Pamiętacie wpis prawie dokładnie z przed roku? Bo z 21 czerwca 2024r?O ten:

https://www.hejto.pl/wpis/elektryka-diy-gdy-ci-smutno-gdy-ci-zle-rotary-converter-zbuduj-se-wujku-konstruk

Wtedy brakowało jednej fazy w sieci, przez co nie działała mi pompa ciepła.Dzisiaj było troszkę gorzej, bo koło południa zniknął prąd całkowicie. A to jest większy problem, bo nie ma jak przekonwertować dwóch faz na trzy, chociaż Łęcina by polemizował. Ale mam przecież te 18,7kWp #fotowoltaika na dachu, nie mogę z tego zasilić? No niestety jak nie ma zasilania z sieci to falownik sam z siebie nie pracuje, mimo że jest hybrydowy. Do pełni szczęścia i działania potrzebny jest akumulator, taki jak robił @dildo-vaggins, czyli minimum 16 ogniw LiFePO4 połączonych szeregowo. Albo alternatywne rozwiązanie, z ogniwami Li-Ion, i ich potrzeba mniej bo napięcie pracy mają większe. Ja wykorzystałem 15szt połączonych szeregowo. A dokładniej to 3 akumulatory 18V 5Ah z #makita.Wewnątrz siedzi 10 ogniw Li-Ion połączonych w układ 5S2P więc jak spiąłem 3 baterie szeregowo co dało mi układ 15S2P, o łącznym napięciu pracy 63V co jest idealne dla falownika. Niestety pojemność się tak nie skaluje, i zostaje 5Ah, ale za to zgromadzona energia to zastraszające 315Wh. Czyli 1/3 tego co jest w jednym ogniwie LiFePO4 314Ah. Ale taka prowizorka umożliwiła start falownika w trybie offgrid i zasilenie części instalacji elektrycznej, z wyłączeniem pompy ciepła i hydroforu, bo to skubane żre prądu jak złe. Wodę napompowałem innym sposobem, mam taką małą pompę WZ250 na 230V. Podpiąłem ją równolegle z dużą pompą hydroforową (jakiś stary grudziądz 1,5kW 3F). Woda bieżąca jest, oświetlenie jest, wszystko na swoim miejscu. Identycznie jak rok temu, jak tylko pospinałem wszystko tak że działało to oczywiście chwilę później te wredne łajdoki z PGE wzięły się do roboty i przywrócili zasilanie. Zawsze tak jest, jak czegoś bardzo potrzebujesz to nie możesz znaleźć, a jak już nie potrzebujesz to znajduje się na drugi dzień, Tu tak samo, jak już nie potrzebowałem zasilania to zaraz je włączyli. Ale to nie zmienia faktu że w najbliższym czasie zamawiam ogniwa na magazyn. Takie 15kWh powinno starczyć na 2 dni życia, a jak wyjdzie słońce i podładuje to i pół roku można ciągnąć bez zasilania z sieci.

https://youtube.com/shorts/G2fFBLmf614

#konstruktorelektrykamator

Wiem że czytają to ludzie którzy mają #arachnofobia #pajaki to się pochwalę. Taki stworek do mnie przywędrował. Najpierw myślałem że to mrówka, ale trochę za dziwne na mrówkę. Strasznie szybko biega, nawet w śród gąszczu włosów, i ciężko zrobić dobre zdjęcie. Wyszukiwarka twierdzi że to Aulonia.

#fotowoltaika #elektryka

Lubię takie wykresy, szkoda że dopiero od czerwca zaczynają się rysować, połowę roku jak psu w ...

Moc zainstalowanych paneli jest o 50% większa niż moc falownika. I jak widać na spokojnie sobie śmiga ucinając moc do swojej maksymalnej. @szystah92 dokładaj więcej paneli.

Fajnie widać wschód po 5, o 6 słońce zaczęło świecić bezpośrednio na panele na północnej części, a koło 8 wykres znów się zmienia bo panele ustawione na południe dostały bezpośredniego słońca.

Ale nic to, wczoraj do sieci poszło 118kWh. Po rozliczeniu 1-0,7 mogę sobie na spokojnie odebrać 82kWh. A dla ludzi z NetBilingiem jest informacja że dzisiaj będzie lepiej niż wczoraj, bo ceny nie zejdą do zera, chociaż 20gr/kWh to też nie jest kolorowo.

Przypomniałem sobie że została mi już drobnica do zdobienia na dachu, ale po skończeniu nie miałbym jak tam wejść, i że muszę zrobić wyłaz dachowy. Z rana zrobiłem skrzynkę i pokrywę, po południu jak się trochę słońce zbliżyło do zachodu to wlazłem i wyciąłem dziurę w takim ładnym poszyciu. Zdjęcia już po nie zrobiłem, nie wiem czemu, nie chciało mi się? Gorąco było? Ale będę tam właził jeszcze nie raz to zrobię jak wyszło.

Klapa jest na tyle ciężka że myślę o dodaniu zawiasów.

#konstruktorelektrykamator

#Fotowoltaika znów dzisiaj szaleje.

Aktualna produkcja w Polsce to ok 11GW. Znając życie to i tak @100mph wyłączył trochę.

Ale nie mi, bo ja to za cienki Bolek jestem i OSD nie ma dostępu do mojego falownika. Chociaż może wyłączyć mi prąd na liczniku bo teraz mają wbudowane rozłączniki #elektryka

Cena prądu aktualnie to -50zł/MWh.

Ale mnie to nie rusza, mam netmetering.

Tak jak mówiłem, tak zrobiłem. Wyłączyłem falownik na chwilę i zrobiłem kolejny test na w pełni oświetlonym stringu, z pomiarem prądu i napięcia. O dziwo wcale dużo mocy się nie wydziela na takim łuku. Ledwie 1,5kW.

https://youtube.com/shorts/BfqRrC3JmK0

Mogłem ręcznie ustawić zakres pomiarowy miernika, szybciej by reagował na zmiany napięcia. Teraz to za późno.

#konstruktorelektrykamator

W końcu ładna pogoda, #fotowoltaika ma co robić.

Muszę dołożyć magazyn, bo zapewne marnuje mi się trochę energii przez maksymalną moc strony AC.

Bo z DC można wziąć 15kW, to te 3kW można by pchać w magazyn.

zastanawiam się nad dwoma wariatami.

16S 314Ah LiFePO4 z EVE lub gotion

Lub 16S2P 280A. Zależy co wyjdzie taniej za kWh magazynu.

#elektryka

Akurat #oze powoduje że aktualna cena za 1MWh jest na poziomie -83zł. Czyli będąc w taryfie z RCE pobierając 1000kWh dostawca energii elektrycznej zapłaci nam 83zł. Ale my zapłacimy 1000x za przesył tej energii.

Jak jutro będzie tak ładnie to zrobię próbę z łukiem elektrycznym z jednego stringu. 8-10A to całkiem co innego niż 3A z wcześniejszego filmu.

Arriba, arriba.

Jak pewnie wszyscy śledzący tag #konstruktorelektrykamator wiedzą mam pod opieką #elektryka garbarnię, i miesiąc bez wizyty w garbarni to miesiąc stracony. Czerwiec będzie wyjątkowym, bo byłem już dwa razy, a to dopiero drugi tydzień tego miesiąca. Ale do brzegu, jak ponton na wodach terytorialnych Wielkiej Brytanii.

Dzwoni do mnie kolo z tekstem:

Weź no przyjedź i sprawdzisz coś bo albo zaraz nie będzie komu tu naprawiać tego złomu albo nie będzie tego złomu bo spalę to wszystko w pizd.....

Hola hola, spokojnie, co się dzieje?

Ty, bo założyłem nowiuśki świeżo wyremontowany 20 letni falownik do mieszalnika i jest w ciul dziwna sprawa. Jak w mieszalniku jest 8 ton wody, to się kręci, ale jak spuścimy do 6 to falownik wywala błąd OU*. Ludzie z serwisu mówią żeby sprawdzić obwód rezystora hamującego.

Dobra, koło drugiej będę, do fajrantu powierzymy.

Dojeżdżam na miejsce, część, część, sraty pierdaty, która to maszyna?

O ten złom.

Otwieram szafę sterującą i pierwszy mój tekst to:

Ty, ale tu nie ma rezystora hamującego.

Dobra pomierzę inne rzeczy.

Miernikiem sprawdziłem napięcie na szynie DC, 561V całkiem spoko. Miałem podpiąć oscyloskop do rejestracji zmian, ale wtedy obudowa czyli i metalowe złącza BNC będą na potencjale + albo -, a że falownik 37kW to zabezpieczenia i wydajność prądowa spora więc odłożyłem to na później, bo po co kusić los. Najpierw pomiary bezkontaktowe, czyli pomiar prądu sondą prądową. Pierwsze pomiary robiłem całkiem odwrotnie niż na filmie, czyli od pierwszej fazy do trzeciej. Od razu rzuciła mi się w oczy pokraczna sinusoida, jeśli można to nazwać sinusoidą. Ale na filmie dla lepszego efektu i zbudowania napięcia (hehe , budować napięcie w czasie pomiaru prądu) zacząłem od L3, bo L4 nie występuje w elektryce.

https://youtube.com/shorts/77qQk-xblAA

Widać że nawet przebiegi na L2 i L3 nie są prawdziwą sinusoidę, są odkształcone w któryś miejscach, a to ze względu na brak przepływu prądu w czasie gdy na L1 powinna być dolna połówka. A dlaczego na pierwszej fazie nie pojawia się dolna połówka? Bo albo uszkodzony jest blok mocy, i jeden z tranzystorów nie przewodzi prądu. Lub uszkodzona jest sekcja sterującą tym blokiem tranzystorów. No zostaje jeszcze opcja braku połączenia elektrycznego między płytką sterującą a blokiem, wystarczy że jeden kabelek nie będzie podpięty i już d⁎⁎a blada. A w serwisie to wszystko mogło się wydarzyć.

Tak że falownik który dopiero co wrócił z serwisu znów tam jedzie. I nie jest to pierwsza taka sytuacja, być może nawet drugi raz z tym falownikiem.

Zostało jeszcze prawie 3 tygodnie czerwca, jak tak ciekawie się zaczyna to jak się skończy?

*Błąd OU to przekroczenie napięcia szyny DC, tak się zdarza gdy falownik spowalnia silnik, bo wtedy silnik staje się prądnicą i falownik nie ma co zrobić ze zmagazynowaną energią, kondensatory się ładują do coraz to wyższego napięcia i wywali w końcu błąd. Rezystor hamujący ma za zadanie rozproszyć tą energię w postaci ciepła. W szafach sterowniczych gdzie jest wiele falowników robi się most DC między nimi, i wtedy gdy jeden falownik hamuje silnikiem to inny wykorzystuje tą energię do napędzania innego silnika. Coś jak #fotowoltaika na wsi. Jeden sąsiad produkuje a drugi odbiera, a jak jest zbyt dużo sąsiadów z PV to napięcie w sieci rośnie i falownik wywala błąd. Widzicie jakie to proste?

Ooo, PSE udostępniło nową wersję strony z raportami. Można nawet zobaczyć która elektrownia ile i kiedy produkowała. Faza.

https://v2.raporty.pse.pl/

#konstruktorelektrykamator

Siema ekoświry.

Jeśli macie #fotowoltaika na nowych zasadach ale bez magazynu to w sumie dzisiaj jest taki dzień jak byście jej nie mieli.

Dlaczego?

Bo Rynkowa Cena Energii przez 7h będzie poniżej 0zł/MWh, właśnie w okresie gdy jest jakakolwiek produkcja, od 10 do 17.

Skąd to się bierze? Stąd że będzie słoneczny dzień, pomyślicie. Otóż nie tym razem. Bierze to się stąd że dzisiaj będzie cholernie wiało. Co powoduje że gro zapotrzebowania zapewni druga popularna gałąź #oze czyli turbiny wiatrowe. Wiatr tak dmie w łopaty że nawet w nocy cena energii była poniżej 100zł za MWh.

Tak więc jeśli macie rozliczenie po RCE, to dzisiaj grzejcie wodę w CWU do 90°C, a co wam zaszkodzi, pozbędziecie się Legionelli z układu. Włączcie pranie, zmywarkę, spawarkę, szlifierkę, tokarkę czy co tam innego prądożernego macie. A jak nie macie to możecie grzać wodę w fontannie lub piasek w piaskownicy. Bo jeśli cokolwiek oddacie do sieci to tak jakbyście nic nie zrobili.

Takie uroki rozwijającej się energetyki odnawialnej.

A ja dzisiaj jadę poskładać papiery o rozbudowie mojej PV. Ja nawet dzisiaj mogę pchać w sieć i wyjdę na plus. Bo ja to jestem ten złodziej prywaciarz co ma netmetering.

Z każdej 1kWh oddanej do sieci mogę odebrać w dowolnym momencie 0,8kWh, no teraz będzie 0,7 ze względu na przekroczenie mocy instalacji powyżej 10kWp.

A jak już mowa o energetyce.

W sobotę jechałem sobie do sklepu, bo okazało się że skończyła mi się woda do #codziennepiciu . I tak sobie jadę do sklepu, jadę, jadę, i widzę jak transformator na stacji obok drogi zieje żywym ogniem.

Na szczęście to nie transformator tylko kondensator do kompensacji mocy biernej samego transformatora. Wziął się zagotował lub dostał przebicia, aż wystrzeliło go jak z moździerza. Zatrzymałem się parędziesiąt metrów dalej, zadzwoniłem na 991 i zgłosiłem miłej pani na drugim końcu linii całą sytuację. Człowiek który mieszka obok trafo mówi że prąd ma, i wszystko działa. Nie spaliło żadnych zabezpieczeń, dlaczego? Bo żadnych nie mogło spalić, takie kondensatory podpina się bezpośrednio do zacisków wyjściowych transformatora. Trochę kuriozum, bo prądy zwarciowe mogą być kolosalne, ale kondensatory mają wbudowane zabezpieczenia, w przypadku wzrostu ciśnienia wybrzusza się jedna strona i powoduje zerwanie połączeń elektrycznych. No chyba że wzros ciśnienia jest tak szybki że odstrzeli całość.

No i przewody łączące trafo z kondensatorem mają na tyle mały przekrój (4-6-10mm²) że w razie zwarcia po prostu je upali.

#konstruktorelektrykamator

Co to za sztuka skręcić dwa kabelki?

Bogdan, ale tu jest prąd stały!

A co to za różnica?

Któregoś dnia pisałem o zaletach i wadach prądu stałego, dlaczego postulaty niektórych ludzi że powinniśmy przejść na DC w domu są inwalidą.

Zobaczcie co potrafi zrobić prąd z #fotowoltaika o natężeniu 3A.

Napięcie otwartego obwodu to 510V.

https://youtube.com/shorts/IryXE3AHRRk

I teraz załóżmy że zmieniamy zasilanie #elektryka  z AC na DC i przyjmujemy napięcie 300V, bo napięcie maksymalne w przypadku sinusoidy to 320V więc będzie to całkiem słusznie. Podłączamy czajnik 2kW, co wymusza prąd ok 7A. Czajnik nagrzał wodę i termostat chce go wyłączyć. Jakiej wielkości musiałby być wyłącznik żeby wygasić łuk elektryczny? Ogromne komory gaszeniowe, magnesy wydmuchowe, gazogeneratory itp. Przyklad na zdjęciu.

Dlaczego tak się dzieje? Bo przy DC nie mamy momentów gdy wartość napięcia i prądu przekracza oś X czyli wartość 0. Wtedy ilość dostarczanej energii cieplnej jest 0 (bo I²R) i można łatwiej wygasić łuk. Łuk elektryczny ma ujemna dynamiczną charakterystykę rezystancyjną. Co to oznacza? Im więcej prądu przez niego popłynie tym więcej ciepła się wydziela, co powoduje więcej zjonizowanych atomów które umożliwiają przepływ większego prądu który powoduje jeszcze większe nagrzewanie się plazmy. Czyli takie dodatnie sprzężenie zwrotne, im więcej dostarczasz tym więcej będziesz mógł dostarczyć.

Łatwiej bo to też nie jest tak że zgaśnie sam po 10ms, (tyle czasu trwa pół sinusoidy przy 50Hz) nagrzane zjonizowane powietrze bardzo łatwo będzie umożliwiało zapalenie się łuku w kolejnym cyklu, ale po kilku okresach łuk wygaśnie. Nie mówimy o szczególnych przypadkach jak spawarka AC gdzie tam gazy i wysoka temperatura ułatwia utrzymanie łuku przy zasilaniu prądem przemiennym. Oczywiście te urządzenia mają ograniczniki w postaci źródeł prądowych (utrzymują stałą wartość prądu) bo inaczej by dochodziło do niekontrolowanego wzrostu prądu do granic możliwości urządzenia.

A jak już jesteśmy przy #oze to kolejny temat.

Dlaczego warto ustawiać panele na dwóch połaciach, i to wschód - zachód, lub tak jak ja, północ - południe. Otóż dlatego że jak słońce wschodzi to panele są zimne, co daje spory dodatek mocy wynikający z ujemnego współczynnika temperaturowego. Kolejna sprawa to mało kto ma tak panele ustawione stąd napięcie w sieci jest niższe i bez problemu można pchać kilowaty. I kolejna i chyba najważniejsza sprawa, czyli autokomsumpcja, domownicy z rana potrzebują ciepłej wody, zrobić sobie jedzenie, często włączyć oświetlenie. A że większość tych spraw wymaga energii elektrycznej to możemy sobie ją zapewnić z własnego źródła a nie z sieci.

https://youtube.com/shorts/jk0N_9DFQGo

#konstruktorelektrykamator

Gooooooodddd mooooorrrrnniing!

Jak się czujecie? Jak poziom serotoniny?

Ja mam kilka powodów żeby był wysoki.

Po primo.

Primitive Technology wrzucił nowy film. No normalnie za kilka odcinków to będzie budował turbosprężarki z tej gliny.

https://youtu.be/1799Rqn71A8

Po secundo

Skończyłem obszywanie rozdzielnicy głównej. #elektryka #remontujzhejto

Kilka małych zmian, kilka elementów doszło.

Zostało kilka pojedynczych miejsc na szynach. W rozdzielnicy 2x18 bym się nie zmieścił. Tu też jest ciasno, ale to raczej ze względu na małe gabaryty samej obudowy. 3x18 z EPN jest ponad 10cm wyższa, ale teraz to już po ptakach. Zauważcie że nie ma tutaj żadnego wyłącznika automatycznego tzw esa. Jedyny automat to RCD typ B z ∆I 300mA. Cała reszta to elementy pasywne (jeśli tak można nazwać SPD) i zabezpieczenia topikowe.

Po tercio

Uruchomiłem w końcu #fotowoltaika na #deye. Dzisiaj ma być ładny dzień, mogłoby produkować pełną parą. Ale nie będzie. Dlaczego? Bo jeszcze nie zgłosiłem rozbudowy do OSD i ustawiłem ograniczenie wysyłania mocy na 1,05kW. Bo tyle miałem wcześniej zgłoszonej PV. A mam dwa tygodnie na zgłoszenie to na spokojnie się wyrobię. Ciekawe czy w sumie nie mógłbym już jechać na pełnej mocy i zgłosić w te dwa tygodnie? Dobra, w poniedziałek się ogarnie.

A, i już po uruchomieniu zorientowałem się że przecież muszę jeszcze założyć rdzenie ferrytowe na przewody żeby zakłóceniami nie siało. To wieczorem się zrobi.

Po quarto

Jadę po południu latać szybowcem.

Elo mordziaki

Z tej strony #konstruktorelektrykamator

Wczoraj przyszła w końcu nowa rozdzielnica #elektryka do AC. Niby jest większa bo 3x18 ale fizycznie jest niewiele większa. Bo odstęp między szynami jest węższy. Ale tak czy siak jest więcej miejsca na aparaty i kabelki.

Część zdążyłem wczoraj obszyć, głównie aparaty od zasilania przychodzącego. Na dzisiaj zostawiłem sobie aparaty na odpływy do kolejnej rozdzielnicy.

WLZ mam w postaci ASXsN 4x25. Jako że jest to kabel samonośny to materiał z którego jest wykonany nie jest czystym aluminium i nie poddaje się tak łatwo formowaniu. No i druga kwestia, zasilanie musi wejść na 3 różne aparaty, więc muszą być mostki, czyli po dwa kabelki pod jeden zacisk, 2x25 nie wejdzie, patrzyłem, największe to 2x16. A przecież nie będę odcinał drutów z ASXsN żeby podeszło pod zacisk. Jeszcze zostaje kwestia kontaktu miedź-alu, ogólnie te metale się nie lubią, zwłaszcza jeśli mają dostęp do powietrza i wilgoci. Jak rozwiązać ten problem? Kupiłem tulejki przejściowe. Jest to specjalna konstrukcja gdzie tulejka miedziana została termiczne zgrzana z tulejką aluminiową co zapewnia hermetyczne połączenie i brak ryzyka korozji elektrolitycznej. I jednocześnie umożliwia przejście z przekroju 25mm² Alu na 16mm² miedź. A przewodem typu LgY 16 już bardzo łatwo się manewruje w rozdzielnicy. A takim LgY 16 na lajcie można długotrwałe puścić i 80-90A i nic mu się nie stanie. Więc mam dwukrotnie przewymiarowane okablowanie. Nic straconego, będzie mniejsze IPZ i mniejsze spadki/wzrosty napięcia.

Jak dobrze pójdzie to dzisiaj odpalę tą całą maszynerię. I w końcu #fotowoltaika zacznie na siebie zarabiać.

U góry rozdzielnicy widać trzy białe elementy z kolorowymi taśmami. To są przekładniki prądowe do falownika. W ten sposób mierzy prąd wypływający do sieci, można mu ustawić żeby nic nie eksportował, lub tylko jakąś określoną moc. I chodzi tylko o sieć, w domu może być zużycie na poziomie np 2kW, w garażu kolejne 4kW, na falowniku ustawiony eksport do sieci 1kW i tak będzie regulował napięciem żeby faktycznie do sieci płynęło tylko 1kW (ok 1,6A na fazie).

Jakiś czas temu kumpel z dziewczyną szukali mnie po mieście, a że miałem kaca giganta to nie ułatwiałem im tego. W końcu się spotkaliśmy. Ogólnie myślałem że gość mnie szukał bo gadaliśmy o o kolejnej sesji rpg a on miał być game masterem. Jakie było moje zdziwienie jak on proponował mi #fotowoltaika xD. To ogólnie było jak mlm xD od samego początku też tłumaczyłem że jak bym chciał to se to zamontuję po kosztach. W pewnym momencie zrozumieli że nie ugrają u mnie nic, ale nie byłbym sobą gdybym czegoś nie opierdolił. Wysłałem ich do innego baru, po 20 minutach dostałem od barmana wiadomość: ty c⁎⁎ju. Teraz się boję zemsty xD

#konstruktorelektrykamator melduje się o poranku z raportem z placu boju.

Nową rozdzielnicę główną składam z tego co udało mi się załatwić z roboty. A jest to np rozłącznik Z-SLS/CB/3 D02 firmy Moeller która została przejęta przez EATONa i zmieniły się tylko znaczki a formy do produkcji są takie same od lat. Bo jak coś jest dobre to po co zmieniać?

Ale jak to bywa ze sprzętem zdobytym na robocie ma jakieś małe niedoskonałości. Ten egzemplarz np miał wyłamany zatrzask który trzymał go do szyny TH, za to miał już wkładki topikowe wewnątrz, to jestem na plus. Ale jako że rozdzielnica jest budowana wg mojego widzimisię to mam drugi taki rozłącznik, już współczesny, kupiony na alledrogo z napisem EATON. Zapięcia są identyczne jak w starym. Zrobiłem model 3D, siedziałem nad nim prawie do północy, to pewnie dlatego że późno zacząłem. Akurat w szkole mam dostęp do #druk3D to sobie druknąłem od razu 5szt, tak na zapas. Pasują jak ulał, no i po dwa zatrzaski na aparat, będzie sztywniej siedziało. Co ciekawe dla niektórych może się okazać jaka wkładka będzie tam siedziała. No to mówię, D02 63A gG. Dla podpowiedzi dodam że jako zabezpieczenie przedlicznikowe mam NH00 80A gG, a drugie to ETImat 40A, po którym są dopiero te D02 63A. Ktoś jest wstanie wykazać słuszność albo niesłuszność takiej kolejności zabezpieczeń? Z tych obu aparatów będzie zasilana podrozdzielnica w domu, oraz rozdzielnica w garażu. Aaa, i IPZ w RG będzie na poziomie 0,45Ω, a w garażu może jakieś 0,55Ω.

@starebabyjebacpradem wołałeś mnie kiedyś do obrazka z zasilaczem do gniazdka podpiętym na pomarańczowe kostki.

Patrz na to:

Dwie ośmiopinowe czasówki podpięte na pomarańczowe złączki. Dlaczego tak? Bo pieprznąłem się w zamówieniu. Miałem otwarte karty z czasówkami na 8 i 11 pinów, i tak samo z gniazdami do nich. No i coś poszło nie tak, że zamówiłem czasówki na 8 pinów, a gniazda na 11. Maszyna rozgrzebana, jutro z rana musi być sprawna bo będą próby nowej technologii garbowania skór. To trzeba jakoś to dokończyć, rzeźba jak ta lala ale rzeźba funkcjonalna.

Już zamówiłem podstawy na 8 pinów, następnym razem (albo jak mawia mój sąsiad: następną razą) się wymieni.

A dla ciekawskich po co są te dwie czasówki? Jedną się ustawia czas pracy maszyny, a drugą czas przerwy w pracy. Wykorzystywany jest ten tryb na nocnych zmianach. Skóry leżą sobie przez godzinę w bębnie, potem przez kilka minut się pokręcą żeby przez kolejną godzinę znów leżeć. Jest jeszcze w układzie przekaźnik bistabilny który ma za zadanie odwracać kierunek kręcenia się bębna przy każdym kolejnym cyklu. Bo jak się tego nie zrobi to rano zamiast skór jest jeden wielki węzeł Gordyjski.

A na koniec poglądowy schemat jak są podpięte czasówki.

Aaa, i jeszcze jedno.

Dzisiaj w godzinach 10-13 firma RST organizuje szkolenie dotyczące zabezpieczeń przepieciowych. Więc jeśli ktoś ma cokolwiek wspólnego z #elektryka i #fotowoltaika to zapraszam. I od razu mówię, nic mi za to nie zapłacili, a wręcz odwrotnie. To ja im zapłaciłem kupę kasy za ograniczniki przepięć.

Fotowoltaika w Maju wyprodukowała jakieś 5% więcej prądu niż w kwietniu. Przypominam że dzień jest w maju o 12% dłuższy niż w kwietniu.

Oznacza to obiektywnie, że mieliśmy beznadziejny maj, na pocieszenie można dodać że

Ludowe wierzenia mówią o roku urodzaju !

Chłodny maj, dobry urodzaj.

Ciepły kwiecień, mokry maj - będzie zboże jako gaj.

Deszcz majowy, chleb gotowy.

Kiedy mokry maj, będzie żyto jako gaj.

#gorzkiezale #polska #fotowoltaika #pogoda

#konstruktorelektrykamator

No i gites majonez (ale nie kielecki), wszystkie zaplanowane panele są na dachu.

Łącznie 44szt po 425Wp czyli 18,7kWp, największą instalacja #fotowoltaika na wsi, a może i w okolicy.

Co prawda jeszcze nie uruchomiona, ale to już nie długo. Kabelki mam wszystkie sprowadzone do rozdzielnic, więc tylko podpiąć to wszystko (ale najpierw muszę znaleźć w swoim pierdzielniku SPD 3+0 na linię zasilającą, bo mam ale nie wiem gdzie), skonfigurować falownik i można śmigać z papierami do PGE ze zgłoszeniem o rozbudowie.

Falownik deye 12kW hybryda w centralnym miejscu na ścianie. Po prawicy rozdzielnica DC, tam będą SPD i zabezpieczenie do ProJoya.

Po lewej rozdzielnica AC, jeśli dobrze pamiętam to 2x18 i mało miejsca będzie. Jak ją kupowałem to nie przewidziałem takiego obrotu spraw. Trudno, zdarza się.

Na samym dole jest Główna Szyna Uziemiająca (GSU) bednarka 30x4 z otworami 10,5mm, tam wszystkie połączenia PE będą prowadzone.

Jeśli dobrze pójdzie to do końca tygodnia powinienem to wszystko spiąć do kupy.

Jak jesteś #konstruktorelektrykamator to nie ma tak że czegoś ci zabrakło i nie skończysz roboty. Wtedy musisz pójść do warsztatu i z resztek złomu zrobić to co ci potrzbne.

Kończę układanie paneli #fotowoltaika , ale jak to zwykle bywa przy zamówieniach hurtowych czegoś zabrakło, a dokładniej to blaszek łączących profile. Te blaszki mają dwie funkcje, usztywniają połączenie, i dają metaliczne połączenie dla celów ochrony przeciwporażeniowej i przepięciowej.

Z kawałka jakiejś blaszki, za pomocą kilku uderzeń młotka zrobiłem sobie takie łączniki i mogłem spokojnie dokończyć układanie profili.

Dwie środkowe to oryginał, dwie zewnętrzne to moje podróbki.

Wczoraj wrzuciłem na dach 8 paneli, dzisiaj z samego rana kolejne 4, specjalnie tak wcześnie żeby nagrać film. Zostały dwie sztuki i string gotowy. Będzie można wziąć się za montaż falownika.

https://youtube.com/shorts/S632txRZl9g

I tu na filmie od razu widać przewagę układu wschód-zachód nad samym południem. Co prawda u mnie jest północ południe ale chodzi o moment kiedy panele są oświetlone.

Wschód słońca dzisiaj był ok 4:20. Zanim dobrze się wysunęło słońce nad horyznot to była załóżmy godzina 5. Czyli północny string od 2h będzie dawał energię a południowy dopiero jakieś 3h po wschodzie. O zachodzie już tak dobrze nie ma, ale duża moc całej instalacji skomponuje to.

#elektryka RCD typu B firmy #etek zrobiło na mnie tak dobre wrażenie że zamówiłem kolejną. Tym razem 63A i ∆I 0,3A (bo taka była dostępna). Będzie zabezpieczała całą instalację, a typ B jest dlatego że w przypadku pracy wyspowej Impedancja Pętli Zwarcia (IPZ) ma zbyt dużą wartość żeby zadziałało Samoczynne Wyłączenie Zabezpieczenia (SWZ) i jego funkcje przejmuje RCD, a w warunkach brzegowych pracy falownika można spodziewać się upływu prądu DC, a typ B wykrywa taki upływ i rozłącza obwód.

#konstruktorelektrykamator

Wczoraj była bardzo ładna pogoda, więc jak co dzień robiłem różne nikomu nie potrzebne rzeczy.

Np pomalowałem pierwszą warstwą farby przestrzeń gdzie ma być centrum kontroli #fotowoltaika i innej #elektryka

Te trzy ściany z kawałkiem sufitu to ok 15m². Poszło na to 4l gruntu, i ledwie ze 2l farby. Ale tu jeszcze będę kładł drugą warstwę.

Zmiana jest o 360°. Wcześniej ściany były dosłownie czarne, bo to był składzik na węgiel, żeby grunt i farba dobrze przyjęły się na ściany to przeczyściłem wszystko szczotką drucianą na szlifierce kątowej.

Po lewej tam gdzie wystaje ze ściany czarny kabel będzie rozdzielnica główna, zabezpieczenia nadprądowe w postaci rozłączników bezpiecznikowych D02, SPD, przełącznik źródeł zasilania. I odejście zasilania na dom i garaż, nawet już dziura jest wykuta na kabel.

Po prawej zawiśnie rozdzielnica do PV, metalowa, bo odporniejsza na nieprzewidziane atrakcje.

A po środku serce całego układu czyli falownik Deye 12kW.

Jakieś 0,5m nad podłogą będzie przyczepiona bednarka, tak żebym miał łatwy sposób na podpinanie wszystkich PE.

I prawdopodobnie po prawej będzie miejsce na magazyn LiFePO4 30kW.

Wszystkie kabelki mam zamiar prowadzić w korytkach instalacyjnych 60x130, powinno wystarczyć miejsca na wszystko.

Żeby posprzątać tą wnękę musiałem zdemontować część starej instalacji #pompaciepla którą sam zrobiłem ze starej klimatyzacji.

Oj, ale wtedy błędów narobiłem, ale i ile wiedzy zdobyłem. Mnóstwo nowych zagadnień z fizyki. Najciekawszy motyw to chyba był z budową zaworu rozprężnego, a bardziej precyzyjnie mówiąc to dławiącego.

Najpierw chciałem zrobić wersję elektromechaniczną, ale właśnie ta część elektro mi nie wyszła. Bo nie byłem wstanie dostosować układu analogowego do założeń. Więc została wersja bio-mechaniczna, kontrolą zajmował się człowiek. Ogólnie założenia były totalnie błędne, nie kontrolowałem przegrzania czynnika tylko temperaturę gazu trafiającego do wymiennika. Takie sterowanie powoduje że w czasie pracy PC był tylko jeden moment gdy pracowała optymalnie, a tak zawsze poza obszarem efektywnej pracy. Chyba można by powiedzieć że nigdy nie pracowała efektywnie, bo sprężarka była na czynnik R410A a ja napełniłem układ R290. Totalnie różne czynniki, inne ciśnienia pracy, inne przepływy masowe potrzebne. No ogólnie zbieranina elementów bez ładu i składu.

Chyba nie opisywałem tego jak budowałem tą pompę. To może kiedyś opiszę.

No ale co zdobyłem wiedzy to moje.

Na zdjęciu wymiennik płytowy kupiony z jakiejś przeceny, ale nówka. Działa, sprawny, poczeka na kolejny projekt.

#konstruktorelektrykamator

Jedna strona paneli #fotowoltaika ułożona.

30szt po 425Wp czyli 12,75kWp.

To już daje drugą największą instalacje na wsi, a jak dołożę trzeci string to będzie największa.*

Podzielone na dwa stringi, ale i tak będą podpięte pod to samo MPPT w falowniku.

Ogólnie to już w czwartek było zamontowane, ledwo zdążyliśmy założyć 3szt i przyszedł deszcz z piorunami, co wymusiło przerwę. Na szczęście mapa radarowa w aplikacji Windy umożliwiła celną analizę kiedy można wrócić na dach. I tak do godziny jakiejś 18 położyliśmy brakujące panele.

Teraz tylko zawiesić i podpiąć falownik. A przyda się, bo od kilku dni ciągle migają mi prądem. Za dnia to pół biedy, ale w nocy za każdym razem jak wróci zasilanie to drukarka zaczyna swoje testy i mi brzęczy. A wczoraj to jeszcze żarówki same mi się zapalały, bo tak były ustawione że po powrocie zasilania mają się zapalić, teraz jest że mają wrócić do wcześniejszego stanu.

No i po to będzie mi potrzebny hybrydowy falownik. Własne niezależnie źródło energii #elektryka

*Dla tych którzy się martwią o napięcie w sieci. Transformator do którego jestem podpięty ma 63kVA, moja instalacja będzie miała 18,7kWp, druga u dalszego sąsiada ma 14kWp, napięcie w sieci teraz mam 0 bo akurat wyłączyli, ale normalnie jest 235V i IPZ na poziomie 0,4Ω na zaciskach w złączu, więc w RG będę miał nie więcej jak 0,5Ω, nawet przy pełnej mocy i cosFi 1 daje mi to prąd 27A, czyli wzrost napięcia o 13,5V. A realistycznie moce będą mniejsze, część energii nie trafi do trafa tylko do sąsiadów co finalnie da wzrost napięcia o nie więcej jak 10V.

#konstruktorelektrykamator

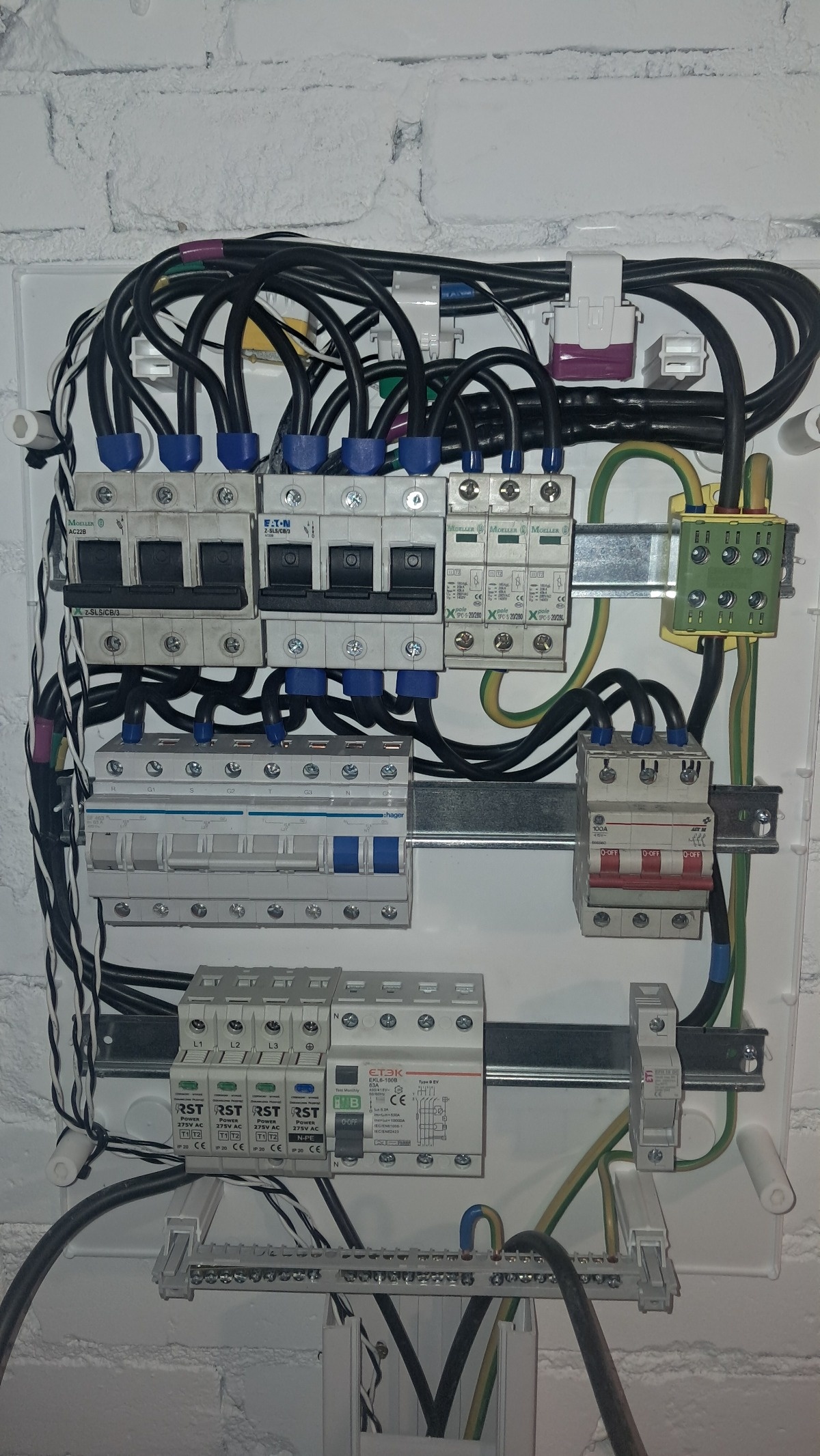

Wyłącznik przeciwpożarowy oraz skrzynka z ogranicznikami przepięć do #fotowoltaika gotowe*. Przewody na dach są wyprowadzone w elastycznych metalowych rurach osłonowych, co ogranicza ewentualne skutki zwarć.

Teraz czas na montaż kolejnych 15 paneli, falownika i obszycie rozdzielnicy głównej. Trochę roboty jeszcze przede mną. Ale jak już to uruchomię to licznik zacznie się kręcić w drugą stronę razem z obudową.

Właśnie wysłali mi paczkę z przełącznikiem źródeł zasilania, jeszcze czekam na rozłączniki bezpiecznikowe D02 i SPD do rozdzielnicy AC.

*Prawie gotowe, brakuje mi dwóch złączek szynowych żeby podpiąć PE od zasilania ProJoya.
