Społeczność dla majsterkowiczów i osób wykonujących tzw. "blue collar jobs" - budowlańcy, stolarze, spawacze, elektrycy, mechanicy itd.

#konstruktorelektrykamator
Oto przykład dlaczego mamy jakieś normy dotyczące #elektryka, i co się dzieje jak się ich nie stosuje.
Ja dobrze wiem kto kładł ten kabel, dostanie za to zrogi odpierdol, ale i tak spłynie to po nim jak po kaczce.
myoniwy userbar
181e5bff-15cf-4ec8-96f2-da4513f620c9
ecbaec7e-9e24-4d6c-bf37-f9ae9a125f90
ed1e999f-b134-4a9b-ab11-c58b92797716
em-te

@myoniwy Już wiem, że szukasz przerw i widzę zdjęcia, ale jakie to normy zostały złamane? Edukuj wodzu.

Zaloguj się aby komentować

Wczorajszy dzień na tagu #konstruktorelektrykamator był wyjątkowo udany.
100 obserwujacych tag, 200 dodanych wpisów, z czego kilkanaście nie jest moich, no i wczorajszy wpis zgarnął ponad 100 piorunów.
Jak to śpiewał otyły pan:
Setka wódki chlast na odwagę na raz...

Co do wczorajszego wpisu, to wymaga on małej erraty, bo jest tam trochę błędów i nieścisłości.
Po primo, okazało sie że częstotliwości pilota od bramy to nie 433MHz a 868MHz, czyli długość fali jest dwa razy krótsza, przewód baluna też musi być dwa razy krótszy.
Po secundo, jak już przy balunie jesteśmy.
W trakcie montażu miałem ciągłe wrażenie że jest coś nie tak w dwóch takich samych balunach z koncentryku 50Ω. Doszedłem do wniosku że jest to błędna konstrukcja, i że drugi balun wymaga zmiany rozmiarów oraz materiału z którego będzie. Pierwszy balun przesuwa fazę o 270° dzieki czemu napięcie jest o √2 razy wyższe.
Drugi balun ma za zadanie zmniejszyć napięcie o √2 razy, czyli potrzeba przesunąć fazę o 90°, a to jest tylko 1/4 długości fali czyli ok 6cm. I z takiego kawałka skrętki zrobiłem ten drugi.
Pierwsze zdjęcie przedstawia dwa symetryzatory ale na 433MHz, czarny z 50 na 100Ω, a niebieski ze 100 na 50Ω.
Drugie to dwa baluny 2:1, większy na 433 mniejszy na 868MHz.
Mam nadzieję że moje obliczenia z w.cz. są zbieżne z realną fizyką.
Co do poprawy zasięgu. W obrębie podwórka mocno się poprawiło. Lecz na drodze sytuacja bez zmian. Widocznie odbiornik dostaje podobny poziom sygnału, a poprawiło się na podwórku ze względu na lepszą pozycję anteny.
myoniwy userbar
0c0df052-8ce0-4615-a355-b527057ce8c2
39502b3b-120d-4419-8726-b0f165147a01
8dcce2b7-5ade-4aa9-8668-895ff7710787
ba4b5241-799d-45b0-bdf5-b9e2365b056f
silikon

Jak masz bramę "czyt. antenę" równolegle do drogi to wydaje mi się że ciężko liczyć na dużą poprawę zasięgu w obecnej konfiguracji.

Pilot to kamień a antena to brama od stodoły.

Jak stoisz na wprost i rzucasz kamieniem to trafiasz zawsze w bramę. W momencie kiedy staniesz z boku bramy to pole w które musisz trafić będzie równe grubości deski. Ta subtelna różnica powoduje że z drogi nie ma jakiejś super poprawy.

Zaloguj się aby komentować

Zostań Patronem Hejto i odblokuj dodatkowe korzyści tylko dla Patronów

  • Włączona możliwość zarabiania na swoich treściach
  • Całkowity brak reklam na każdym urządzeniu
  • Oznaczenie w postaci rogala , który świadczy o Twoim wsparciu
  • Wcześniejszy dostęp, do wybranych funkcji na Hejto
Zostań Patronem
Hej!

Zainspirowany ostatnim wpisem @myoniwy , chciałem podzielić się z Wami fuszerką, którą odbębniłem w tamtym roku.

Razem z dziewczyną prowadzimy studio fotograficzne (tzn. ja tu tylko sprzątam) i mieliśmy potrzebę zamontowania oświetlenia górnego. Jako, że profesjonalne rozwiązania oświetleniowe potrafią kosztować sporo, pomyślałem, czy nie udałoby mi się sklecić czegoś podobnego, wykorzystując to, co mam pod ręką (ew. to co można kupić tanim kosztem.
Zacząłem robić poszukiwania wiedzy oraz materiałów, i w głowie narodził się pomysł, żeby zrobić konstrukcję opartą na v-slotach (pozdrawiam drukarzy 3d), arduino oraz 3 silniczkach (wymarzyło mi się, żeby móc sterować oświetleniem za pomocą pilota). Jako, że nigdy nie miałem styczności z takimi sprawami, szło to dosyć mozolnie, ale metodą prób i błędów udało się w końcu sklecić całość do kupy.

Efekty pracy zamieszczam w załącznikach

Test silników:
https://drive.google.com/file/d/1oMVUOaUJ7do_88iHGKj_KICMKkhQAo87/view?usp=sharing

Test konstrukcji:
https://drive.google.com/file/d/17wWXCE2BqKExYT8P7Irf9yOlysb5oTZs/view?usp=sharing

#konstruktorelektrykamator #diy #lopaniektotopanutakspieprzyl
0a8cfa3a-b793-43db-b53c-690df4490623
dc719a42-5878-49ac-80b6-79466a3acece
d7b534dc-5fea-4049-b7a5-c17ebd25a463
TymczasowyNick66

Teraz jak potrzebujesz coś na szybko skrobnąć do Arduino, to wykorzystujesz chatgpt: "napisz program do Arduino robiący to i tamto" ( ͡° ͜ʖ ͡°)

Zaloguj się aby komentować

#konstruktorelektrykamator znów będzie bawił się w wykładowcę z elektrotechniki i bedzie odprawiał to swoje elektryczne mambo jumbo.

Muszę was wprowadzić w historię po co, na co, dlaczego do tego doszło i co to za rysunki.
Jakiś czas temu zamontowałem sobie w końcu siłowniki do automatycznego otwierania i zamykania bramy. Fajna sprawa, ale jak się okazało już po montażu, że zasieg pilotów nie jest taki jaki bym sie spodziewał. 20m z za rogu domu i już nie łapie. Na drodze ze 100m i to z podniesionym pilotem. Ale oczywiście nie położyłem sobie przewodu antenowego między sterownikiem a samą bramą/słupkiem. A klientom zawsze to kładę bo wiem że warto.
Całe szczęście fotokomorki mam podlaczone za pomocą skrętki czyli 4 pary po 2x0,5mm (średnicy), więc mogę użyć wolnych żył.
Tyle że skrętka komputerowa jak to ma w nazwie są to dwa druty skrecone razem i ma impedancję falową 100Ω a antena i odbiornik w sterowniku mają 50Ω, pewnie by to zadziałało gdybym podpiął jedną żyłę jako GND a drugą jako sygnał, tyle że jest to linia symetryczna a antena i odbiornik są asymetryczne. Brak dopasowania impedancjnego i zły typ lini transmisyjnej dają marne szanse na poprawę sygnału.
Co trzeba zrobić?
Doprowadzic do symetryzacji i zmienić impedancję.
Jak to się robi?
Za pomocą elementów nazywanych BalUnami.
Od Balanced-Unbalanced, są jeszcze UnUny, i może BalBalny (to ostatnie to już niezłe słowotwórstwo, bo nie spotkałem takiej nazwy).
Impedancja jest to odpowiednik rezystancji w świecie prądów przemiennych. Przykład dla łatwiejszego zrozumienia, każda taka linia transmisyjna ma za zadanie przesłać jakąś moc, czasami są to μW a czasami MW.
Wzór na moc to P=U²/R (u nas R i Z [impedancja] mogą być stosowane zamiennie dla ułatwienia)
No to tak, mamy jakąś moc P przesłać przez linię o impedancji R, którą potem za pomocą baluna dopasowaliśmy do lini o impedancji 2R
Czyli U1²/R1=U2²/2R1, przekształcamy wzór na postać U1²*2R1=U2²/R1, pozbywamy się R1 i zostaje nam 2*U1²=U2².
Obie strony dajemy pod pierwiastek i wychodzi nam że U2=√2*U1.
Co zrobić żeby zwiększyć napiecie o √2 razy? No można np nawinąć transformator. Tylko transformator na 433MHz to nie taka prosta sprawa, rdzeń byłby mocno problematyczny, moce niewielkie to i gabaryty rdzenia i drutu mikroskopijne.
No to jak to zrobić inaczej?
Każdy kto mial styczność z #elektryka trójfazową to powinien wiedzieć że jest różnica czy są dwa czy trzy kabelki i że napięcie fazy względem ziemi to 230V ale już między dwoma fazami to 400V. Skąd to się bierze?
A no stąd że każda z faz ma szczyt sinusoidy w innym momencie, w innej fazie (czasie).
Zmieniamy punkt odniesienia z ziemi na inną fazę która już sama ma jakieś napięcie względem ziemi.
Czyli co musimy zrobic?
Przesunąć nasz sygnał w fazie tak by suma wektorów była o √2 razy większa od podstawowej wartości? Czyli o ile musimy przesunąć tą fazę? Z prostych obliczen sinusa wychodzi że o 270° czyli 3/4 pełnego koła, czyli okresu.
Tu dochodzimy do punktu gdzie zaczyna się dziwnie, i może trochę swędzieć was mózg.
Prędkość sygnału elektrycznego jest uwarunkowana szybkością ładowania dielektryka. Prędkość światła (sygnałów elektrycznych również) w próżni to blisko 300'000km/s. Prędkość sygnału elektrycznego w typowym przewodzie antenowym to 66% tej wartości czyli 200'000km/s. Wciąż są to wartości kosmiczne. Taki sygnał mógłby okrążyć ziemię 5x w sekundę. Ale dobra, idziemy dalej.
Okres (odwrotność częstotliwości T=1/f) sygnału 433MHz to 2,3ns, nanosekundy, czyli 0,0000000023s. 3/4 z tej wartości to 1,725ns, mnożymy tą wartość przez prędkość sygnału w przewodzie antenowym i daje nam to wartość 0,345m. Takiej długości przewód jest potrzebny żeby napięcie na jego końcach
było o √2 razy większe niż sygnał wejściowy.
Na rysunku zaznaczyłem przesunięcie o 3/4 lambda oraz sumę wektorów napięć powstałych z tego przesunięcia.
Skoro już mamy dopasowanie impedancyjne oraz jednoczesną symetryzację to można puścić sygnał w linię i mieć nadzieję że wszystko będzie działało.
Taki balun działa poprawnie tylko dla jednej konkretnej częstotliwości, każda odchyłka częstotliwości powoduje że sygnał słabnie, zmienia się impedancja, jest to wtedy taka forma filtra pasmowo przepustowego.

Naszukałem się w internecie długi czas informacji jak zbudować taki balun 1:2 na koncentryku. Brak informacji. Są w wersji 1:4 albo 1:9, albo wersja 1:2 ale z transformatorem do anten typu delta. Ale to nie te częstotliwości i nie te gabaryty transformatora. Ale żadnych informacji o budowie takiego z koncentryka.
Dopiero jeden filmik jakiegoś radioamatora z USA dał mi pomysł z przesunięciem fazowym. Skoro działa w wersji dla 1:4 i 1:9 to powinno działać dla 1:2.
Symulacje w LTSpice potwierdzają że będzie to działać.

Niestety nie mam sprzętu pomiarowego na takie częstotliwości. Więc jedyny sposób pomiaru to będą testy zasięgu.
Może by tak sobie kupić nanoVNA?
myoniwy userbar
55f8a083-f698-415e-a8c1-571fb8afbf21
93196381-bbee-43a2-b2c7-5ef3cdfd7845
pierzak

Mame jesztem balun xdxd

6502

@myoniwy Masz talent do przekazywania wiedzy.

9bb883a0-ab3f-4410-8655-1cba2eb35432
szystah92

Uwielbiam czytać te wyjaśniające wpisy. Zawsze żałuję, że nie umiem w takie rzeczy, ale bardzo lubię je czytać gdy są praktycznie robione

Zaloguj się aby komentować

Niedzielne wieści we wtorek korzystając z posiedzenia rady nadzorczej w górskim klimacie

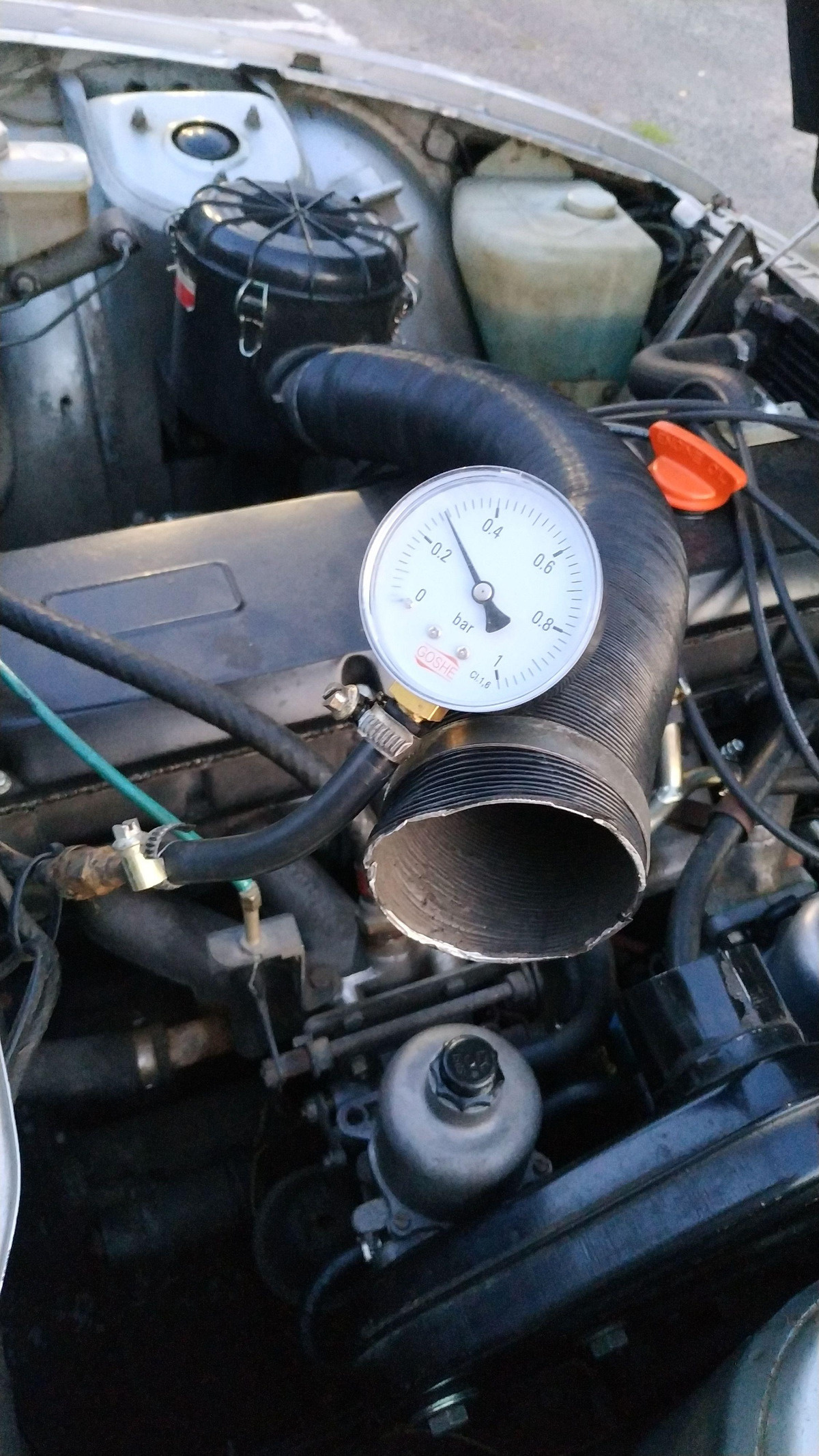

Złożyłem chyba wszystko. Zostały mi dwie śruby (jedna do mocowania puszki rozdzielacza powietrza), a wszystko zmontowane czyli są zbędne ( ͡° ͜ʖ ͡°) układ dolotu powietrza, a konkretnie jedną stronę odmy załatałem kanibalizując zapasowy dolot kupiony w pakiecie z samochodem. Ot zwykła rurka ze wzmacnianej gumy, ale za to jaka ważna.
Cynkownia zgubiła jeden z elementów mocowania puszki przed filtrem, a jeszcze nie dogadaliśmy się z mechanikiem i nie wziąłem od niego redukcji do ciepłego powietrza po ocynku
Ustawiłem zapłon i choć jest przesunięty o dwa cylindry względem książkowego to na razie tak zostanie. Chcę pozbyć się wydatku zwanego garażem, co skutecznie uniemożliwił mi akumulator. Robiłem nawet filmy z odpalania z disem na @Yes_Man bo nie przyjechał. Tyle tylko, że akumulator zdeh, a drugi, ukradziony na szybko z asstry i podpięty równolegle o dziwo nic nie zmienił. Jak się okazało wczoraj w sklepie - akumulator Roverowy to bardziej trup niż przypuszczałem.

Założyłem też lampki podświetlenia tablicy. Wisiały na przewodach do momentu sprawdzenia czy świecą (ledy są kierunkowe).

Z rzeczy do wymiany na już jest łącznik kolumny kierowniczej widoczny na drugim zdjęciu. Niestety jest spękany dość mocno. Na szczęście jest to element raczej standardowy, do dostania w każdym sklepie z łącznikami kolumny kierowniczej.

#macmajster #prestizowygruz2 #diy #zrobtosam #mechanikasamochodowa
f002241e-fabd-4baf-81cd-38dce857f04d
276e8695-2304-4d2f-837d-c9ac934dd672
a59f46d6-f3aa-419e-bd3f-ef00095ce973
c03038cb-ad31-4eee-b6f7-35f86bfa012b
1ce902b8-9613-4cf5-b627-64383f219f2e
DonRzoncy

Łącznik wygląda jakby można go dotoczyć z czegoś mocniejszego, nieskomplikowany Aku faktycznie nadaje się żeby zważyć i wrzucić do kontenera xD A żarówki podświetlenia nie żarnikowe zakładasz? To gumowe kolanko nie będzie pasować od baku od malucha?

Parigot

Co to za wóz? Jakieś ARO?

Yes_Man

@macgajster Chciałeś żebym przyjechał bo wiedziałeś że aku Ci zdech i chciałeś mi z moto podprowadzić. Przejrzałem Cię spryciarzu

60564163-1387-44e0-ba70-7ba09bea27da

Zaloguj się aby komentować

#konstruktorelektrykamator #elektryka #mechanika
Nawet w niedzielę trzeba pracować.
Element potezebny do pracy w tygodniu, a w tygodniu to ja nie będę miał czasu.
Wymieniam stary analogowy obrotomierz na nowy cyfrowy.
Przyczyną jest uszkodzona przekładnia.
Dorobiłem adapter na wzór starego, powinno pasować.
myoniwy userbar
d3fd1878-9f2e-457f-8d5d-6375557e2c2a

Zaloguj się aby komentować

Jakoś we wrześniu coś zaczęło mi nasuwać w tunelu środkowym Malucha. Obstawiałem przewód plusowy z akumulatora, bo to dość ciężkie i źle go poprowadziłem kilka lat temu. Wpadał w rezonans, najbardziej przy obrotach jałowych.
Odpiąłem akumulator, odpiąłem przewód z rozrusznika, przy okazji poprawiłem konektor załączający elektromagnes. Wyciągnąłem dziada aż po pedał hamulca, trochę się namęczyłem żeby przecisnąć go w odpowiednim miejscu, ale po drodze zobaczyłem przyczynę jego uderzania. Nie zapiąłem jednej specjalistycznej zapinki na środku tunelu. Takiej specjalistycznej, że to taśma blachy do wyginania, a położona jest w takim średnio dostepnym miejscu. OK, poprawiłem, odpalam i... nadal nasuwa.
Na szczęście nie złożyłem nic i było widać co - linka licznika, którą wymieniałem w tamtym roku. Ona też nie była złapana na środku. Dałem zatem ponownie nura tym jednym, już obolałym, palcem i jakoś udało się to wciągnąć, a następnie zagiąć. To dojście jest na zdjęciu z podniesionymi wajchami ssania i ogrzewania. Nie, nie da się tego mocniej podnieść bez rozpinania linek, a przecież nie będę się przepracowywał! ( ͡° ͜ʖ ͡°)
Mam za to wrażenie, że będę jeszcze raz zdejmował klapkę z tyłu tunelu żeby zobaczyć co się dzieje z dźwignią ogrzewania, że nie chodzi tak wysoko jak pamiętam.

W tym komentarzu i tym wpisie wspominałem o tempomacie. Na ostatnich zdjęciach widać przełącznik sygnalizujący wciśnięcie sprzęgła oraz zostawiony nadmiar linki gazu zrobionej z 5-metrowej linki hamulcowej do roweru

#macmajster #maluch #fiat126p #mechanikasamochodowa #diy #zrobtosam
7e0c60ae-39b4-4664-ba69-10f0ea3a4589
d98242b8-62cf-4a45-b34e-e90f6448523c
43f9d7d7-e37e-4c16-ad6c-aad9e721e3d5
973a755b-5205-406c-a9e9-fbc554c83999
5bffe77b-72e7-4d99-bc15-9b4f20d122b9
cododiaska

(...) zaczęło mi nasuwać

(...) odpalam i... nadal nasuwa

Poproszę tu mapkę z regionalizmami i definicją użytego tu słowa. Wiem z opisu co @macgajster zrobił, ale nie mam pojęcia dlaczego w ogóle zaczął ¯\_(ツ)_/¯

Zaloguj się aby komentować

#konstruktorelektrykamator #mechanika #fizyka #hobby
Kiedyś usłyszałem wartościowe zdanie.
Człowiek inteligentny nigdy się nie nudzi
Nawet kawałek łańcucha może być rozrywką cielesną i umysłową.

Film przedstawia poruszanie się fali mechanicznej w pionowo zawieszonym łańcuchu. To jest idealna analogia do badania TDR co ostatnio opisywałem.

https://youtube.com/shorts/J6w5ijT9VP0
myoniwy userbar
maximilianan

@myoniwy a teraz pokaż interferencje

VonTrupka

>Człowiek inteligentny nigdy się nie nudzi


święte słowa!

Zaloguj się aby komentować

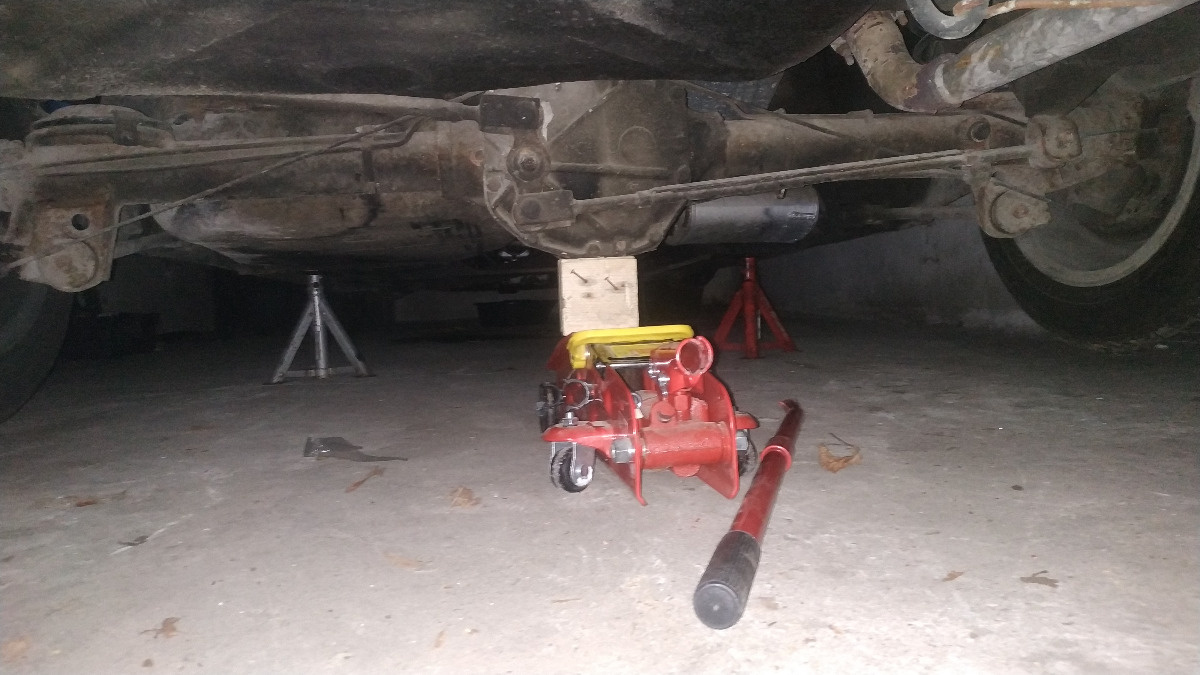

No to pierwszy w tym roku wyjazd z garażu odbyty.
Regulacja luzu w piaście tylnej wymaga precyzji, ale też dla równowagi siły. Nie jest to opisane w książce, no ale tak bywa. Niepotrzebnie wcześniej rozbierałem zmontowaną piastę i niszczyłem simmering. Tym razem tłukłem w klucz młotkiem żeby ścisnąć tuleję regulacyjną, ale było to mało. Za ojcowską poradą użyłem siły elektronów. Z odsieczą przybył klucz do kół, elektryczny, z udarem. W ten sposób udało się całkiem sprawnie dokręcić nakrętkę i skasować luz.
Przy okazji spojrzałem na lewy przegub i bardzo dobrze, że to zrobiłem. Jedna ze śrub była już całkiem mocno wykręcona, a reszta ledwo trzymała. Dokręciłem jedną dla testu i coś niezbyt sztywno było na półosi. Przegub okazał się prawie zerwany. Wymieniłem, skasowałem luz (niezgodnie ze sztuką, bo tulejkę należy wymienić za każdym zdjęciem przegubu, ale... czytaj dalej), próbowałem wkręcić śruby flanszy, a tu dupa. Rzemiosło z PRL/lat 90-tych nie zwracało uwagi gdzie ma być gwint, a gdzie kawałek niegwintowany. Rozwierciłem, wkręciłem.
Wygląda na to, że zdemontowany przeze mnie przegub może być z roku produkcji 1993, 11 tydzień lub listopad. Ewentualnie 93 tydzień 2011 roku [edit: w roku mamy chyba tylko 52 tygodnie ]. Nie wiem czy ktoś tak znaczył i jaką przyjął zasadę, ale długo wytrzymał. Zapewne łożyska niedługo będa do zrobienia w tym kole, to się przy okazji zmieni tulejkę.
Hamulców prawie nie ma, ale przewidywałem to. Jutro odpowietrzanie.
A kierownicą magluje się bez większego wysiłku już :3
#macmajster #maluch #fiat126p #mechanikasamochodowa #diy #zrobtosam
7eb6c2a8-3276-47d0-a58c-d3e2f23b6b32
95efb10b-3e14-477d-b2aa-0db39789849a
87db1ee6-9f55-4334-ac9a-ca5e0c313103
Jurajski_Huncwot

@macgajster Mając 9 lat pozwolono mi przejechać się Maluchem na uboczu. Przejażdżka zakończyła się bardzo szybko, bo właśnie element widoczny na zdjęciach postanowił wyzionąć ducha xD

DonRzoncy

@macgajster Tak to jest z maluchem, raz trzeba młotkiem, raz większym młotkiem.. Skomplikowana mechaniczna konstrukcja wymaga odpowiedniego fachu w ręce i narzędzi na poziomie, nie ma zmiłuj ( ͡° ͜ʖ ͡°)

Zaloguj się aby komentować

#konstruktorelektrykamator #pracaspawaczamnieprzeistacza #spawanie
Ładne kolano zespawałem?
myoniwy userbar
39808cf4-5ca3-4a79-a852-4b45688d89ef
myoniwy

Z flanszą dociskową do wywijki już się wycwaniłem i zrobiłem dwudzielną.

ecf50e61-d742-41c8-908a-a94fc22af064
plemnik_w_piwie

@myoniwy kolega ma pękniętą łąkotkę. Też spawasz?

Mechanik_rowerowy

Ładne ale więcej nie rób.

Zaloguj się aby komentować

#konstruktorelektrykamator #elektryka
Pyk, kolejna skrzyneczka gotowa.
Tej akurat ja nie będę montował.
myoniwy userbar
fc8a8633-8f03-412d-b00d-c04534549b03
TheLikatesy

@myoniwy po tym co dzisiaj zobaczyłem, nie najgorzej

d19fa3af-432b-4767-9c79-b429e79c637d
0b961a7a-d768-4876-9a05-ef8f1ec7b480
Belzebub

I to jest RiGCz. Można sobie zawsze coś dołożyć, jakoś poukładać czy porozdzielać a nie kurwa wszystko upchane i tylko kolanem domykać

Zaloguj się aby komentować

#konstruktorelektrykamator #elektronika #elektryka
Już kilka razy kilka osób ( @maminfoodboga, @Yes_Man ) pytało, jak ty to robisz, skąd czerpiesz wiedzę? Jak sprawdzasz oscyloskopem długość przewodu, i to czy jest zwarty czy rozwarty na końcu.
Odpowiedź jest prosta, używam metody TDR (time-domain reflectometer). Jest to metoda wykorzystująca propagację fali elektromagnetycznej, i co ciekawe nie chodzi o przewodnik a o izolator. Każda zmiana impedancji, czyli zmiana grubości izolatora, odległości między żyłami, zawilgocenie sprawia że sygnał elektryczny częściowo odbija się i wraca do źródła. W zależności od odległości czas powrotu będzie różny, i dzięki temu można zarejestrować to za pomocą oscyloskopu. Taka jest szybka pobieżna teoria. Jak ktoś chce dokładniej, z obrazkami ale po angielsku to polecam te filmy:
https://www.youtube.com/watch?v=2AXv49dDQJw
Tu jest przedstawiona niemal identyczna sytuacja jak ta co wczoraj z nią walczyłem, czyli rozgałęziony przewód ze zwarciem na końcu jednej odnogi.

https://www.youtube.com/watch?v=Il_eju4D_TM
Tu trochę więcej pojęć fizycznych, ale są też wzory.

A na koniec dwa rysunki opisujące wczorajszą batalię.
Pierwszy rysunek, trzy wykresy. Pierwszy to pomiar sprawnej pary żył, środkowy to pomiar pary gdzie jedna żyła wykazuje anomalię, za chwilę wyjaśnię dlaczego, dolny to pomiar (w dodatkowej skrzynce) pary żył w przewodzie ze zwarciem żył na końcu.
Punkt A to oscyloskop z wbudowanym generatorem, bardzo przydatne urządzenie.
Punkt B to zaciski mierzonego przewodu w rozdzielnicy.
Punkt C to dodatkowa skrzynka gdzie do przewodu 5x6 dołączono równoległy przewód 3x2,5. Jak widać między punktami B i C wykres jest w miarę liniowy, równoległy do osi X, mała górka na początku wynika z budowy generatora.
Od tego momentu wykres środkowy się deformuje, wynika to z tego że spadła impedancja, dwa równolegle spięte przewody mają impedancję połowę niższą niż pojedynczy. Sytuacja analogiczna do równoległego łączenia rezystorów, dwa rezystory 50R połączone równolegle dadzą 25R. Wzór na to Rx=(R1*R2)/(R1+R2). Kolejna ciekawostka, większość przewodów ma impedancję w okolicy 50 omów.
Sygnał sobie leci do punktu D gdzie odbija się od zwartych żył, co powoduje że powracający sygnał ma wartość bliską 0V ale nie zerową, wpływa to na sygnał generatora i znów zniekształca wykres.
Ale w drugiej równoległej linii sygnał wciąż podróżuje do punktu E gdzie odbija się od rozwartych żył (przeskok impedancji z ok 50R do R). Tu sygnały również się nakładają powodując wzrost napięcia na zaciskach oscyloskopu.
Ciekawie dzieje się w punkcie F, bo mimo że w punkcie D żyły są zwarte to fala elektromagnetyczna i tak się przedostała i podróżowała dalej, ze znacznie zmniejszonym napięciem, ale też dotarła do końca rozwartych żył, odbiła się, znów spotkała zwarcie w punkcie D i dalej trafiła do punktu C gdzie był wykonywany pomiar. Sygnał odbity widać na dolnym wykresie jako małą góreczkę.
Oba przewody teoretycznie powinny mieć taką samą długość, więc skąd różnice w czasie między E i F? Możliwe że nie mają identycznej długości, różnica ok 7m, lub inna opcja, ze względu na inne przekroje może być inna impedancja oraz inna wartość współczynnika prędkości wynikająca z innej jakości izolatora.

Tu jest fajne przedstawienie tych zjawisk w wersji mechanicznej, łatwiejszej do zobrazowania.
https://www.youtube.com/watch?v=fMJrtheQfZw
https://www.youtube.com/watch?v=klN2-bCzJb4
https://youtu.be/AzZ7DjS4ti4?si=brtptT2qDH0Kp32Q&t=260
myoniwy userbar
4fa30a20-0f21-47dd-85c9-a75d266dd474
6b5a43f0-917d-4bef-968d-7c913abc3eb1
Yes_Man

@myoniwy Dzięki, na pewno potestuję tą metodę. Myślałem że takie rzeczy tylko w diagnostyce światłowodów występują (ʘ‿ʘ)

notak

@myoniwy W technikum i na studiach pracowałem z oscyloskopem dość sporo. Uwielbiałem to narzędzie. Dzięki za wpis, nostalgłem.

VonTrupka

Gdybym cię tak przeniósł w czasie o pincet lat, to byś od razu wylądował na stosie za te wszystkie czary-prądomary ( ͡~ ͜ʖ ͡°)

b4d956a2-8e5c-46ef-84be-60f7e3c37c8e

Zaloguj się aby komentować

Kolejna aktualizacja dzisiejszych zmagań #konstruktorelektrykamator z #elektryka

Można to opisać taką parafrazą.
Pół sukces, pół porażka.
Ale po kolei. W miejscu gdzie sprzęt pokazał anomalię, dokopałem się do rur z przewodami. Anomalia w postaci słabszego sygnału była spowodowana odgałęzieniem linii. Odgałęzienie ujawniło też inne nieprawidłowości, co ja mówię, nieprawidłowości. Spierdolona robota po prostu.
Jak się nie znasz, to sie kurwa nie dotykaj.
Usterkę w postaci połączonych żył N i PE szybko usunąłem. Jeden z problemow usunięty, badanie TDR nie wykazuje już zwarć o małej impedancji.
Lecz badanie rezystancji izolacji wciąż pokazuje że między budynkiem A a B żyła brązowa w przewodzie 3x2,5 ma wyjątkowo małą wartość. Na poziomie 20kΩ. Niestety dla TDR jest to zbyt duża wartość i nie widać żadnej zmiany na wykresie.
Chciałem zrobić badanie z wysoko prądowymi udarami, lecz niestety sprzęt nawalił i nie dało rady. Z drugiej strony to może i lepiej. Bo to badanie mogłoby uszkodzić izolację sąsiednich przewodów (łuk elektryczny, wysoka temperatura itp).
Zasilanie budynków B i C zrobiłem poprzez zasilenie całości z puszki przewodu 5x6, odcinek przewodu 3x2,5 między budynkiem A a B jest teraz nieużywany.
I tak powino być od razu, bo całość zabezpiecza i tak ten sam aparat, a dołożenie przewodu 3x2,5 zwiększa impedancję pętli zwarcia i podnosi koszty wykonania.

Tak że tego, robotę można uznać za skończoną, choć czuję niedosyt, bo chcialbym znaleźć to uszkodzenie, ale nie warto.
myoniwy userbar
30caba9c-9a41-493e-83d4-e976a572898d
742e2257-86f5-406a-8e2d-7ac86b9c491f
1fceb75b-940a-4509-b16d-f16ea23f3a27
9d37b52c-92f3-4ca1-b55c-4542326b862e
Marchew

Rury osłonowo-kanalizacyjne?

Zaloguj się aby komentować

Muszę sprostować ostatni wpis #konstruktorelektrykamator #elektryka
Jak się okazało na tych 8,5m nie było uszkodzenia, przynajmniej nie przypadkowego, a rozgałęzienie. Wykres mial inny kształt bo po prostu równolegle były spięte dwa przewody. Wiec i impedancja falowa o połowę mniejsza.

Okazało się że uszkodzenie jest na przewodzie 3x1,5, jakies 42m od jednego końca, i 25m od drugiego końca. W miejscu gdzie jest wbity szpadel. Trasę wyznaczyłem za pomocą oscyloskopu i nadajnika.

Zaraz odkopuje i zobaczymy co tam jest.

Fajny szpadel pożyczyłem? Taki nie za ergonomiczny.
myoniwy userbar
6e7b644b-703d-4af0-9581-dc7ca137329b
05efccdd-2571-4d82-9f68-71bfa605835f
90e6fa5b-babf-4389-a479-a6b22f4ece12
646edb74-ff2d-44bc-8569-acf959e4e7c6
Hejto_nie_dziala

@myoniwy ale czemu nie ergonomiczny? Kiepski szpadel to złamany szpadel

VonTrupka

Prosta robota, to i szpadel prosty (ง •̀ᴗ•́)ง

bucz

@myoniwy a jeśli nie wiesz którędy przebiega trasa zakopanego kabla?

bo mam taką rozkmine, bede kopał fundamencik pod brame wjazdową i przypuszczam że akurat tam będzie szedł kabel energetyczny z przyłączem do domu

są jakies gotowe wynalazki ktore go w miare dokładnie wykryją na głebokości 1m ?

Zaloguj się aby komentować

Czy robienie nowego akwarium dla chomika w kawalerce na dywanie, mając jedynie narzędzia ręczne to dobry pomysł?

Nie

#diy #tworczoscwlasna #chomiki #torpikcore
e027f05c-dcc4-45a6-b0de-9c08fe6d5625
Basement-Chad

Szanuje mocno każdy aspekt tego przedsięwzięcia.

Yes_Man

@czeczenskisodomita Dobry, zawsze! Trzymam kciuki za powodzenie

Sielski_Chlop

W akwarium może się utopić:)

Zaloguj się aby komentować

#konstruktorelektrykamator #elektryka
Jadę szukać uszkodzenia w przewodzie.
Już wczoraj zrobiłem badanie TDR, ewidentnie jedna żyła jest uszkodzona.
Na obrazku nałożyłem na siebie dwa wykresy, górny to sprawna para, a dolny to jedna żyła z uszkodzeniem.
Ktoś jest wstanie określić na jakiej odległości jest uszkodzenie i jakiego typu?
Aaa, i dla ułatwienia powiem że to jest YKYżo 5x6.

Zobaczymy czy sprzęt który budowałem dwa dni się sprawdzi.
myoniwy userbar
f106e9f7-2dd8-4a5f-8eaa-d0f476545e26
Felonious_Gru

@myoniwy typ uszkodzenia: bober ugryzł

Odległość no to widzisz po jakim czasie jest duża różnica, musisz tylko podstawić czas do wzoru, ktorego nie znam xD

myoniwy

@Felonious_Gru Siadaj, pała!

A przynajmniej wartość czasu podasz?

entropy_

Luźne/niepełne/w inny sposób chujowe złącze?

myoniwy

@entropy_ Nope, wykres byłby inny.

Felonious_Gru

@entropy_ ja stawiam, że bober ugryz i do ziemi ucieka prąd

bartek555

Aaa, i dla ułatwienia powiem że to jest YKYżo 5x6.


A no to zmienia postac rzeczy, gorzej jakby bylo DAfdsfFDSfsd434 6x9

myoniwy

@bartek555 Bo ten symbol informuje z jakiego materiału jest izolacja.

I to izolacja ma wpływ na VF (Velocity Factor), czyli prędkość rozchodzenia się fali elektromagnetycznej względem prędkości światła.

Dla PCV jest to 0,57

Papier ~0,5

PE 0,66

Spieniony PE/PTFE >0,7

Powietrze >0,9

Próżnia 1

Opornik

@bartek555 @myoniwy czytanie takich dyskusji uświadamia mi jak z roku na rok jesteśmy coraz bardziej rozwarstwieni technologicznie.

2022c68d-45d4-42fd-86ed-7c038504f253

Zaloguj się aby komentować

Zrobiłem farbowanie kierownicy w asstrze.
Wyszło ciemniej noż oryginał, ale za to lepiej wygląda niż było, więc tak zostaje. Trochę trzeba się namęczyć żeby wszędzie dotrzeć, czasem widać jak się gdzieś gąbką nie dojechało. No i trzeba uzbroić się w rękawiczkę, przecieka sobie przez gąbkę trochę farby po ściśnięciu i później człek kończy z dziwnymi końcówkami palców.

Suszenie robiłem taką atencyjną suszarką, prawie nówka, niemalże nieśmigana.
Zdjęcia przed, porównanie koloru i po. W międzyczasie ktoś przygasił główną lampę, więc oświetlenie z czołówki i flesza.
Brakuje jeszcze utrwalacza, ale poczekam chwilę aż przeschnie.
Z innych uwag: wartobzadbać o niakie zapylenie środowiska, bo jednak ta farba też łapie syfki, które później widać.

Więcej foci w komentarzu.
Wołam również: @Wrzoo @Hawajskadlakazdego

#macmajster #diy #zrobtosam #samochody
fba52bdf-2ea8-49ed-8790-ed4d14167927
5523090c-74d1-4b74-88f1-3153b6086bf0
84a52905-c530-45a6-97b7-87129088fc69
e105b942-e02e-456b-8c64-5e00aa32cef0
22f62d83-4c7e-4e69-afdd-a692b0d6cb56
Basement-Chad

Czego używałeś do barwienia i renowacji?

macgajster

@Basement-Chad zestawu od colourlock, ale patrz niżej, bo coś nieteges.

macgajster

Mejdej, mejdej, mejdej. Po utrwalaczu zaczęło schodzić całe malowanie

762a64f6-cd25-4f17-8a90-2fdbc1791c49
bd8df204-5a62-4402-aa30-7405f63954ed
macgajster

obadane, nie jest to napisane na opakowaniu, ale w ich filmie mówią "dobrze odczekać kilka godzin, a najlepiej całą noc".

Jest też powiedziane, że farba jest na bazie wody.

bartek555

@macgajster zaraz wszystko zejdzie, zetrze sie. Good job 👍

macgajster

@bartek555 bez utrwalacza, który zmywa farbę na pewno. Tak źle i tak niedobrze -,-

Zaloguj się aby komentować

Przetestowałem zestaw tonujący do skór. Marki może nie będę podawał, żeby nie było kryptoreklamy. Dla bardzo dociekliwych - mają w nazwie słowo kolor
Chcę odnowić kierownicę w asstrze, trochę jej się zjechało po latach i wyszło to po umyciu. Na pierwszy ogień poszedł pokrowiec na pilota alarmu malucha. Akurat widać na nim uszkodzenia, skóra jest zmęczona, raczej nigdy nie była zadbana, a do tego jest to mały kawałek i łatwo na nim spróbować.

Test zaliczony.

Spostrzeżenia:
farba jest chyba na bazie wody (akryl), zmywa się z palców pod wpływem wody z kranu. To może być kiepskie, no ale stosujemy po malowaniu utrwalacz (tu przydałaby się spolszczona nazwa, a nie wciąż szwabska). Czas pokaże jaka jest tego trwałość. Oby z kierownicy nie schodziło.
Pierwotnie skóra była brązowa, teraz jest czarna. Łatwość malowania (gąbką) i krycie na plus. Farba szybko schnie, przy temperaturze ok. 25 st. C nie trzeba za bardzo stosować zalecanej suszarki jeśli kładzie się cienką warstwę.

#macmajster #diy #zrobtosam #test #recenzje
105b7bc9-0bc1-435e-9212-6553a504fb08
4b2437d3-ef5f-443e-af4c-c612e8d4dcc7
4ff08a50-4791-436e-9a42-7234ab9b31ae
99439066-527b-4409-9384-49ca9c4b26e5
Wrzoo

@macgajster Bardzo ładny efekt! Od razu powiem, że na skórze, kaletnictwie i rymarstwie kompletnie się nie znam, ale mam pytanie: czy przy tak intensywnie używanym skórzanym przedmiocie wskazane jest jakieś dodatkowe zabezpieczenie skóry poza farbą? Tak, jak na przykład w drewnie stosuje się bejcę jako kolor z zabezpieczeniem chemicznym wnikającym w strukturę drewna, a lakier jako zabezpieczenie powierzchni - jest coś dla skóry, co byłoby odpowiednikiem lakieru do drewna?

macgajster

@Wrzoo też się nie znam, ale trochę czytałem i oglądałem filmów spod tej firmy na temat zmiany koloru/renowacji skóry.

Ogólnie poza malowaniem polecają jakiś ich środek do utrwalania, a później środek typu mleczko do utrzymania skóry w stanie nawilżonym. Stosowanie bodajże co 3-4 miesiące.

Jest też opcja malowania lakierem bezbarwnym i takie rozwiązanie stosuje się fabrycznie, gdzie tej skóry rzeczywiście sporo schodzi. Nie zajmowałem się tym jeszcze, ale na pewno będę miał jakieś starcie w tym temacie. Jak mnie przerośnie to oddam do tapicera albo chociaż go podpytam


Tu jest film z renowacji foteli samochodowych. Dość szczegółowo i różne typy uszkodzeń.

Są też różne typy skóry w zależności od wykończenia i stopnia zniszczenia. W swoim aucie mam problem ze startą warstwą zamykajacą pory - woda wsiąka. To też należy naprawić żeby mieć dobry efekt

https://www.youtube.com/watch?v=nY1H9-FI4qs

Wrzoo

@macgajster Super, dzięki! Chyba pora liznąć tematu

3zet

@macgajster jeżeli to prawdziwa skóra to każdy krem służący do nawilżenia skóry rąk będzie dobry, zauważyłem przypadkiem przy skórzanych rękawiczkach.

macgajster

@3zet może, nie sprawdzałem, choć skoro żywej skórze nie szkodzi, to rzeczywiście powinno dać radę i przy martwej.

Do samochodu i mebli wolałbym jednak stosować odpowiednie specyfiki żeby nie musoeć później szukać sposobu na zdjęcie kremu z ubrania albo nie uszkodzić oldschoolowej skóry

Hawajskadlakazdego

@macgajster zawołaj jak efekty i trwałość, moja kierownica też zmęczona. Kolor brązowy też mają? Fotele bym se zrobił

macgajster

@Hawajskadlakazdego tak będzie najłatwiej: https://sklep.colourlock.pl/zestaw-tonujacy-50ml/

Do wyboru jest kilka marek i kilka kolorów. Ja wziąłem bmw schwarz do opla i wyszedł trochę ciemniejszy niż oryginał. Może mercedes grau byłby lepszy, ale to tylko dupowóz i jest i tak lepiej.

Nie jestem przekonany do utrwalacza. Moim zdaniem (a się nie znam) trzeba na to położyć jakąś warstwę lakieru.

Co do trwałości to czas dopiero pokaże.

Zaloguj się aby komentować

Następna
