Wczoraj było combo połączenia #mechanika i #elektryka

Pierwsza historyjka, dostałem #motocykl typu cross do drobnej naprawy. Pourywane kabelki przy tylnej lampie i kierunkowskazach. Za pomocą 5W żarówki szybko zlokalizowałem lewy kierunek, pozycję i stop, został jeden kabelek i jedna lampa więc raczej to oczywiste że to prawy kierunkowskaz.

Połączyłem wszystko, zaizolowane termokurczką, czas na testy. Prawie wszystko działa, prawie bo prawy kierunkowskaz nie mruga. Hmmm. Pewnie żarówka spalona, ale po zamianie lewej z prawej i prawej z lewą niewiele to dało.

Miernikiem z funkcją pomiaru pojemności sprawdziłem pojemności żyły zasilającej do masy. Wyszło ok 120pF. Czyli całkiem długi kawałek przewodu, ja już wiem że będzie to coś w przedziale 1 do 1,5m.

Skoro przednie kierunki działają to tam zacząłem szukać. No i dosyć szybko znalazłem. Tuż pod osią obrotu kierownicy.

Ułamany kabelek w miejscu mechanicznego połączenia kilku żył. Wygląda to trochę jak celowe postarzanie produktu. Naprawa poprzez zwykłe zlutowanie nie będzie właściwym rozwiązaniem. Lutowanie powoduje usztywnienie żyły na pewnym odcinku od miejsca lutowania. Dlatego ja robię to tak że dokładam kilkanaście centymetrów przewodu i miejsca lutowania odsuwam od miejsca pierwszego uszkodzenia. Oddala to w czasie kolejną usterkę.

Przy okazji wymieniałem też kilkanaście centymetrów przewodu który się ewidentnie stopił. Wcześniejszy fachowiec przez małe f, zdołał nawet kawałek zaizolować czarną taśmą zamiast go wymienić.

Druga sprawa.

Brat dzwoni do mnie że od kilku dni co raz gorzej wchodzą mu biegi w jego #subaru.

Mówię żeby sprawdził w jakim stanie jest wysprzeglik i pompka sprzęgła.

Oczywiście zamiast organoleptycznie to sprawdzić to ten wziął i kupił nowy zestaw. Ale mimo wymiany i odpowietrzenia biegi wraz ciężko wchodziły. Mówi że tłoczek popychający łapę sprzęgła mu wypadł.

Jest to dosyć dziwna sytuacja bo jak 8 lat zajmuje się serwisowaniem Subaru znajomym to jeszcze nikt nie miał takiego problemu.

Koło 19 godziny dzwoni o mówi że podjechały by do mnie to przynajmniej bym zobaczył co to może być. 100km w jedną stronę, samochodem bez sprzęgła żeby postawić diagnozę. O 21 przyjechał, szybki rzut okiem na elementy sprzęgła i szybka decyzja. Rwiemy silnik. Zaczęliśmy o 21:15 a o 22:20 już miałem łapę sprzęgła na wierzchu. Trzecie i czwarte zdjęcie wyciągniętej łapy, piąte to jak powinna wyglądać.

Jak widać w miejscu gdzie występują największe naprężenia, nie wiedząc po co producent zastosował nacięcia. A nie, przecież wiadomo po co, żeby właśnie się szybciej zepsuła. Tu akurat wytrzymała ok 10'000km.

Jadę właśnie po nową łapę, wieczorem fura będzie jeździła.

#Konstruktorelektrykamator <= mój tag pod którym wrzucam historyjki z szeroko pojętej techniki, jak elektryka, mechanika, hydraulika itp.

Ehhh, chłop się wkurwił.

Po aktualizacji #firefox wywaliło mi wszystkie zakładki.

Zawsze było git, zmieniała się tylko wersja i niektóre funkcjonalności. Ale dzisiaj to przesadzili.

Dzisiaj będzie hicior. O tym jak błahostka potrafi wymanewrować fachowców w pole. Ale #konstruktorelektrykamator nie jest byle jakim fachowcem, tylko fachowcem amatorem i wygrałem tą bitwę.

Ale od początku.

Jakieś dwa tygodnie temu dzwoni do mnie nieznany numer.

-Dzień dobry, bo ja mam pana numer od wujka szwagra pracownika syna. Czy naprawia pan wózki widłowe, bo nie działa nam podnoszenie i pochylanie masztu. Mamy do niego schematy.

-Oczywiście, nie ma problemu. Ze schematami to powinno być proste.(Jedyny wózek jaki do tej pory naprawiałem miał na tabliczce znamionowej napis Anno constructioni 1961). Podajcie adres to podjadę.

Stawiam się na miejscu, no i faktycznie, maszt nie reaguje na ruszanie dżojstikiem. Pierwsze co to sprawdzam czy z samego dżojstika wychodzi jakiś sygnał. No jest, 2,5V jako statyczny i w zależności od tego w którą stronę go poruszę to spada do 1 lub rośnie do 4V. Czyli to nie tu jest problem.

Właściciel mówi że parę lat temu mieli jakiś problem i ECU wysyłali do naprawy, a z tą sytuacją walczą od dwóch miesięcy, był już jakiś "fachowiec" i sobie nie poradził, był nawet serwis co wziął 700zł za sam przyjazd. No i nie zdiagnozowali problemu.

Schemat niby mieli, ale drukowany chyba kartoflem maczanym w atramencie. Opisy nieczytelne, nie wiadomo czy to 103, 106, 108, czy 109. To samo z 11,17,71,77 można było na chybił trafił mierzyć. Nie mając za bardzo czego się czepnąć to odczepiłem ECU odpowiadające za hydraulikę i go rozkręciłem. W środku przepalony jeden rezystor, wartość 0,27Ω, typowa wartość dla bocznika pomiarowego. Mówię właścicielowi że ECU jest uszkodzone i trzeba ten element wymienić.

-Ooo, to ja mam takiego człowieka co się zajmuje takimi rzeczami, zawiozę do niego i to zrobi.

-Proszę bardzo. Jak coś to macie mój nr i dzwońcie.

Minęły dwa dni, telefon.

-No bo on to zlutował ale wózek wraz nie działa.

-Zlutował czy wylutował i wymienił?

-Zlutował.

-No to tak nie może być, trzeba to wymienić na nowe sprawne.

Podrzucili mi to ECU, bo mieli po drodze.

Efekt "naprawy" przez #elektronika w pierwszym zdjęciu.

Aż brak kulturalnych słów na opis tego.

Zamówiłem z TME rezystory, i profilaktycznie kondensatory elektrolityczne na wymianę. W oczekiwaniu na przesyłkę znalazłem schemat w pdfie, niestety pisany drutem kolczastym czyli po niemiecku. Fragment schematu w drugim zdjęciu.

Wiedząc że rezystor i kondensatory to nie koniecznie musi być jedyny problem, na kolejną próbę uruchomienia wziąłem ze sobą oscyloskop.

Podpinam kostki, odpalamy wózek.

No i nic, jak nie reagował tak nie reaguje.

No to oscyloskop w dłoń i mierzymy.

Pierwsze co chciałem sprawdzić to czy czujnik pochylenia masztu działa. Jeśli on by dawał jakieś dziwne wartość to sterownik mógłby unieruchomić całość. Ale sygnał jest, zakres od ok 1 do 4V.

No to sprawdzam jaki sygnał dostaje ECU z dżojstika. Piny 12, 48, 101 i 102. No i sygnał jest 2,5V ale nic się nie zmienia przy ruszaniu dżojstikiem. Ale jak pamiętamy sygnał z dżojstika powinien być 1-4V.

No to sprawdzam drugi raz na kostce od dżojstika. No i jest ładny zakres 1-4V. Hmm. Co tu jest nie tak?

Z ciekawości sprawdziłem co się dzieje na pinach 32, 29, 104 i 117. Czyli piny sygnałowe opcjonalnego osprzętu.

O dziwo tutaj sygnał się zmienia ruszając dźwignią od masztu. O co tu chodzi?

W czasie pomiarów miałem sporo okazji przyjrzeć się kolorom żył w kostkach, i coś mi zaświtało że się nie zgadzają, może to być spowodowane jakąś dodatkową kostką po drodze, ale nie. Żadnych dodatkowych łączeń.

Widzicie opis 2X3 i 2X4? Są to opisy kostek manipulatorów. IDENTYCZNYCH KOSTEK.

Kodowanie kostki takie samo (kodowanie to rozkład pinów blokujących w obudowie), kolor taki sam, ta sama wiązka, kostki 5cm od siebie. Niektórzy już się może domyślają co się odjaniepawliło.

Dwa miesiące. W sumie przynajmniej 4 osoby przy tym grzebały i nikt się nie zorientował że źle połączyli kostki.

Zamieniłem kostki miejscami, sygnał wrócił na odpowiednie piny ECU, ale maszt wraz się nie ruszał. Lekkie zakłopotanie. Ale zgasiłem silnik, odpaliłem i maszt ożył.

Dwa miesiące temu remontowali silnik, żeby go wyjąć rozpięli całą hydraulike i elektrykę.

Hydraulikę jakoś poskładali, a z #elektryka już im nie wyszło.

Mój kumpel się żeni. Na zaproszeniu napisali że nie chcą prezentów i kwiatów tylko wino i #pieniadze

Więc zrobiłem #rekodzielo taki kolaż z banknotów z kilkudziesięciu krajów. Łącznie jest ok 1000zł.

Egzotyczne kraje takie jak Fidżi, Korea Północna, Japonia, Wenezuela, Iran Dżibuti czy Zimbabwe. Ten ostatni jest fajny. Banknot 10 miliardów dolarów Zimbabwe.

W zestawie też poszła kartka od #kartkicytmirki.

Mam nadzieję że będą zadowoleni. Będą mogli sobie powiesić jako ozdobę lub wymienić na PLN i wydać na głupoty.

#pracaspawaczamnieprzeistacza #spawanie #slusarstwo

#atencyjnaspoina

@Tyglys pytał co tak cicho.

https://www.hejto.pl/wpis/a-co-to-tak-cicho-ludzie-wrzucajcie-co-tam-tworzycie-lub-kiedys-stworzyliscie-ra

A bo siedziałem o szukałem usterki.

Jest to detektor od niwelatora laserowego.

Za jego pomocą można wyznaczyć równą powierzchnię, prawie jak w #rickandmorty

Jest też możliwość ustawienia kątów, dla wytyczania skarp.

Tylko że ten egzemplarz nie chciał współpracować. Wyświetlacz normalnie pokazuje 3 główne symbole. Strzałkę w dół, strzałkę w górę i poziomą kreskę.

Niestety reagował tylko na sygnał poniżej poziomu i wyświetlał strzałkę w dół, a pozostałe dwa znaki niezwykle rzadko co uniemożliwiało obsługę.

Fajnie skonstruowany jest sam czujnik wiązki lasera. Są to po prostu dwa małe paski panela fotowoltaicznego. BTW, wie ktoś gdzie można kupić takie paski?

Akurat panele PV są bardzo czułe na czerwone światło. A tu obwód jeszcze jest tak skonstruowany że reaguje tylko na impulsy czerwonego światła, a nie na ciągłe oświetlenie. Dzięki czemu stała ekspozycja np na słońce nie wpływa na detekcję lasera.

Do diagnostyki użyłem oscyloskopu owon HDS2102S. Podpiąłem się z sondą do PV, ale sygnał wyglądał jak biały szum. Nie wiadomo co jest sygnałem użytecznym a co zakłóceniami. No to podpiąłem się na kolektor tranzystora pierwszego inwertera (wzmacniacz na jednym tranzystorze w układzie wspólnego emitera, sygnał pobierany jest z kolektora). Hmm, sygnały całkiem różne, w kształcie jak i napięciu. Trzeba jakoś sprawdzić sygnał z samego czujnika, czyli na bazie tranzystora.

Oscyloskop ustawiony na 20mV/dz, sonda na 1x, tryb AC. Szum totalny, informacje bezużyteczne. Ale hola hola. Dlaczego pojawia się szum? Przecież to jest elementem światłoczuły, laser powinien dawać sygnał 10Hz. Ale tego jest znacznie więcej. Oświetlenie LED nie powinno dawać efektu stroboskopowego. No i błąd. Daje. Po zgaszeniu lampki sygnał się odszumił, można było bez problemu stwierdzić gdzie jest sygnał od lasera.

Błąd w pracy był spowodowany uszkodzeniem kondensatora C8 (widać jego opis w górnym prawym rogu).

Jest on równolegle do rezystora 240Ω w emiterze inwertera. Niby nie ma opisów z wartościami na płytce ale kondensator z drugiej połówki czujnika miał 100nF a ten ledwie 10nF. Wlutowałem odpowiedni egzemplarzy i sprzęt ruszył od strzała.

Dalszy ciąg tej historii z #elektronika będzie na tagu #konstruktorelektrykamator , zapraszam do obserwacji. Będzie o wyprowadzeniu sygnałów z tego czujnika na zewnętrzny wyświetlacz, oryginalny jest prawdopodobnie multipleksowany, więc każdy symbol to tak na prawdę dwa sygnały.

Być może i o zwiększeniu zakresu pracy, z obecnych ok 4cm na jakieś 20cm.

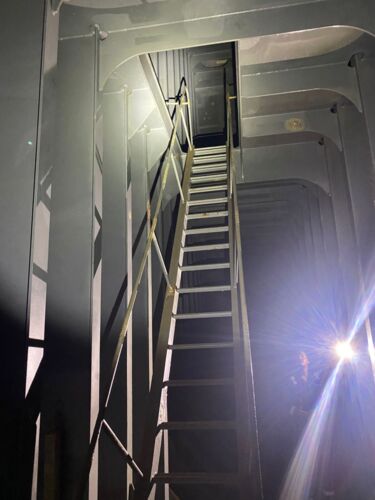

W nawiązaniu do wpisu @bartek555 o wchodzeniu do zamkniętych przestrzeni na statku:

https://www.hejto.pl/wpis/w-zwiazku-z-koniecznoscia-inspekcji-20-zbiornikow-balaatowych-postanowilem-wam-w?commentId=9ceee371-464a-42f7-a810-221d13c1156d

Wrzucam zarchiwizowaną wersję wpisu z mikro użytkownika Verruct, wrzucał to pod tagiem #chemiczneopowiesci

Wpis jest z 14 lutego 2016 roku.

Wracamy z krótkiej wycieczki na stary wydział. Dziś o pierwszym, jedynym i ostatnim - mam nadzieje – wypadku śmiertelnym, którego byłem świadkiem. Nie chce się wdawać w jakieś szczegółowe opisy, jak przebiegają konkretne procesy, bo nikogo to nie interesuje. Ale czasami trzeba, żeby „nie chemicy” mogli zrozumieć w czym rzecz. Krótko wiec: jesteśmy na wydziale produkcji gazu syntezowego i wodoru. Gaz syntezowy (wodór + tlenek węgla) potrzebny był do produkcji alkoholi OXO, czysty wodór zaś do produkcji amoniaku. Produkcja wodoru odbywała się metoda konwersji CO do CO2 na katalizatorze żelazowo-chromowym w temperaturze ok. 500 stopni. Katalizator ten miał jedna uciążliwość. Wystarczała odrobina tlenu i bardzo szybko się „zatruwał”. Efektem tego było piekło na ziemi. ( ?° ?? ?°)

Jak każdy katalizator, tak i ten, co jakiś czas podlegał wymianie. Bardzo, bardzo powoli zatruwało się go tlenem aż do całkowitej neutralizacji. Tym razem nie był to czas jego wymiany, ale trzeba było przeprowadzić podczas postoju remontowego rewizje wewnątrz konwertera. Metoda była tylko jedna: wystudzić konwerter, otworzyć właz i wpuścić człowieka do środka na rewizje. Jak to zrobić, żeby się tlen nie dostał do środka? Od dołu konwertera puszcza się, dość dużym przepływem, czysty azot. W środku mamy nadciśnienie, wiec tlen nie ma prawa się dostać. Jak wiadomo niektórym chociażby z biologii – samym azotem człowiek się „nienaoddycha”. ( ?° ?? ?°)

Właz był zbyt wąski, żeby zmieścił się w nim człowiek ubrany w aparat tlenowy, wiec stosowało się aparat zdalnego oddychania. Nazwa skomplikowana, ale w rzeczywistości była to zwykła maska przeciwgazowa gdzie w miejsce pochłaniacza podłączony był „szlauch” wywalony na świeże powietrze. Dodatkowo pracownik ubrany był w szelki z linka, którego asekurował inny pracownik. W razie, gdy coś pójdzie nie tak, to linka wyciąga się delikwenta na zewnątrz. I tym (tamtym) razem poszło coś nie tak…

Chłop siedzi jakiś czas już w środku i jedyny kontakt, jaki się z nim ma, to pociąganie za linkę. Za którymś razem brak odpowiedzi. Jeszcze jedna próba i znów, zero „odszarpnięcia”. Prawie szybka akcja wyciągania chłopa na zewnątrz! Prawie, bo się zablokował we włazie. W końcu wyciągają człowieka, ale nie ma na sobie aparatu. I już wiadomo, ze żarty się skończyły... W międzyczasie, zanim przyjedzie lekarz, trwa nieudolna akcja reanimacyjna. Nieudolna, bo facet leży na górnym pomoście, 30 m nad ziemia. Zdjęcie da wam wyobrażenie, jak taki pomost wygląda.

Przyjeżdża w końcu pogotowie, na dole trwa w najlepsze nerwówka a Bogus jest już tam, na górze. I w tym momencie Pani Doktor ostentacyjnie stwierdza, ze ona TAM nie wejdzie, bo ma lęk wysokości…

Bogus, zwykle będący silą spokoju, zmienia się w furiata. Przy czym określania „ty stara lampucero właź na górę, bo cię tam, #!$%@?, na kopach wniosę”, były tymi najłagodniejszymi i możliwymi do zacytowania w miejscu publicznym, jakim jest mirko. Nie wlazła.

Czas uciekał i trzeba było pracownika ściągać na dol. Po siatkach „wema”, po drabinkach. Do Pani Doktor z lękiem wysokości. Już wtedy wszystkie wysiłki poszły na marne, bo ściągnięto na dół zwłoki. Pani Doktor stwierdziła zgon. Smutna myśl, ze ktoś wyszedł z domu, możliwe tez, ze odprowadził dzieci do przedszkola (albo szkoły) i poszedł do pracy. A po godz. 15 trzeba im powiedzieć, ze od dziś kolejkę elektryczna budować będę musieli sami. Ojca nie ma, zniknął. I jak im to wytłumaczyć?

A jako, ze od lat miałem (i mam ciągle( ?° ?? ?°) ) 178 i 72 kg (choćbym nie wiem jak i ile jadł), to na następny rok chcieli mnie do tych szelek przywiązać, bo w razie czego nie zablokuje się we włazie. ( ?° ?? ?°)

- Wy to chyba, #!$%@?, wszystkich w domu nie macie.

Cytat mój, autentyczny.

Zobaczcie, tak wygląd #inflacja w prawdziwym życiu.

Banknot 10 miliardów dolarów.

K⁎⁎wa, jestem milionerem, co ja gadam, multimiliarderem.

#geografia

K⁎⁎wa. Najgorzej wydane 25zł.

Ładunek tolerancji na ludzi wyczerpany na kilka lat.

#klub #wesele #warszawa

Nie masz tranzystora w obudowie D²PACK? No to wlutuj taki w TO-220

Dzisiaj na stole #elektronika sterownika posuwu drutu ze spawarki MIG/MAG Bester. #spawanie

Gdy wszystkie lokalne Staśki, Janki i Mirki spod sklepu nie byli wstanie zdiagnozować dlaczego drut wysuwa się na pełnej prędkości. Po wymianie kilku elementów w tym stycznika, włącznika i silnika napędu zadzwonili do mnie.

Jak trwoga to do #konstruktorelektrykamator-a.

Na szybko zdiagnozowałem uszkodzenie mosfeta, był na 200V z Rdson 0,15Ω, teraz wsadziłem taki na 650V i 0,27Ω. Niby straty ciepła będą 2x większe ale przy prądzie 3A (bo tyle ma silnik napędu drutu) będzie to poniżej 1W strat. Przylutowany tranzystor na spokojnie sobie poradzi

3 tygodnie tamu na tagu #konstruktorelektrykamator wrzuciłem wpis o naprawieniu wzmacniacza w którym paliły się nowe tranzystory.

https://www.hejto.pl/wpis/w-koncu-nareszcie-naprawilem-suke-przed-majowka-znajomy-podrzucil-mi-dwa-glosnik

Akurat pod ręką zostały mi jeszcze te wszystkie spalone sztuki.

Rozbiłem czarną masę skrywającą wnętrze, oto co się ukazało.

Po lewej oryginalny tranzystor, który uległ uszkodzeniu prawdopodobnie od przegrzania.

Po prawej "zamiennik" z identycznym nadrukiem jak oryginał, sprzedawany jako oryginał, ale z oryginałem nie ma nic wspólnego. Podróbka to jest.

Po lewej 4,5x4,5mm czyli ok 20mm2 powierzchni krzemu, a po prawej 2x2mm czyli 4mm2. Pięć razy większa powierzchnia w oryginale.

Nie ma co kupować kilka złotych tańszych elementów #elektronika na allegro, tylko od razu tme albo inna duża hurtownia.

W końcu miałem chwilę czasu żeby wymienić w swoim #subaru #forester tulejki wahacza. To co mnie zaskoczyło to że nigdy nie były wymieniane. Produkcja luty 1998r. Kiedyś to było, nie to co teraz.

Jadę zaraz na próbę, czy dalej będą drgania na kierownicy.

Oczywiście nie obeszło się bez uwag ze strony wypranych łbów katolibanu, że dzisiaj nie wolno pracować. Na pytanie czym się różni ten czwartek od zeszłego czy przyszłego nie uzyskałem odpowiedzi

#konstruktorelektrykamator

#motoryzacja

#jdm

Totalna abstrakcja, tak w skrócie można opisać dzisiejszy wpis na #Konstruktorelektrykamator

Czyli jak w domowych warunkach zbadać częstotliwość drgań generatora pracującego na setkach teraherców. Przypomnę że typowe radio UKF to okolice 100MHz, czyli sto milionów okresów na sekundę. Wifi oraz mikrofalówka działa na 2,4GHz, czyli 2,4 miliarda drgań na sekundę. A ja piszę o częstotliwości w setkach THz czyli setkach bilionów drgań na sekundę. Tak szybko to się liczyć nie da, ale da się to zmierzyć.

Zaciekawiłem was choć trochę?

No to teraz troche wyjaśnienia.

Częstotliwości w setkach THz to po prostu zakres pasma fal radiowych nazywany światłem widzialnym. Czyli zmierzymy sobie długość fali światła. W zależności od koloru światła będzie ona krótsza lub dłuższa.

Zaczęło się od tego że dostałem zlecenie na wykonanie #elektronika czujnika do niwelatora laserowego. Producent tego sprzętu niestety nie podaje konkretnej długości fali. Prócz tego że jest czerwony, ale to za mało.

Bo element światłoczuły najlepiej jak by był wrażliwy na ten sam kolor (długość fali) co nadajnik.

Do takich pomiarów używa się siatki dyfrakcyjnej. Ale cóż to jest ta siatka dyfrakcyjna? Jest to element który przepuszcza światło przez setki bardzo wąskich nacięć. Światło przechodząc przez takie nacięcia załamuje się. Każda taka szczelina staje się lokalnym źródłem światła. Teoretycznie wszystkie mają tą samą fazę, czyli szczyt i dolina sinusoidy są w tym samym momencie. Ale ze względu na to że nie są jednym punktem tylko są oddalone od siebie to dochodzi do interferencji fal. Tam gdzie spotykają się szczyty z dolinami dochodzi do niwelowania się sygnałów, a gdy spotkają się dwie fale szczytami to tam mamy podwójną jasność, i tam widać plamkę światła.

Najtańsze siatki na allegro to ok 30zl, plus kilka dni czekania.

Zamiast siatki dyfrakcyjnej można też użyć lustra dyfrakcyjnego. Tylko skąd takie wziąć? A to już jest dużo prostsze. Bo takim lustrem jest każda zapisana płyta CD. odległość między ścieżkami zapisu to 1,6μm, czyli 0,0016mm.

Teraz do wzoru z ostatniego zdjęcia podstawiamy dane z drugiego zdjęcia i liczymy. (Przykład jest na zielonym laserze, ale zaczęło się od pomiarów na czerwonym)

d to odległość między liniami lustra dyfrakcyjnego, u nas to będzie 0,0000016m=1,6μm

x to odległość między środkową kropką odbitego światła a odbiciem dyfrakcyjnym (zewnętrznym), tutaj 0,89m.

k to który numer odbicia, licząc od środkowej kropki, u nas to będzie 2

l to odległość od lustra do środkowej kropki, tutaj równy 1m

Podstawiamy do wzoru i wychodzi takie coś:

(0,0000016*0,89)/(2*(√0,89²+1²))=

=5,12*10^-7m czyli 0,000000512m co można zapisać jako 512nm. Teraz porównując to z 3 zdjęciem jak byk wychodzi zielony kolor. Oczywiście pomiar może być obarczony błędem więc rownie dobrze może to być 500 albo 520nm.

W przypadku czerwonego lasera były to dane: x=0,73m, k=1, l=1,61m. Dla chętnych policzyć długość fali.

No dobra, mamy długość fali ale była mowa o liczeniu częstotliwość. Proszę bardzo, teraz jest już łatwo.

f=c/lambda, c to prędkość światła, lambda to długość fali.

299 792 458/5,12*10^-7 daje nam 585532144531250Hz, zaokrąglając i skracając jednostki daje nam to 585,5THz

Ot Voila, prawda że #fizyka jest prosta i fascynująca? A #matematyka to królowa nauk.

Od ostatniego wpisu na #konstruktorelektrykamator minęło już parę dni więc trzeba by coś wrzucić żeby tag nie umarł i ludzie nie zapomnieli.

A dla nowych przypominam, na ten tag wrzucam wszelakie informacje o szeroko pojętej technice. Zapraszam przejrzeć i obserwować.

Jako że #pracaspawaczamnieprzeistacza to wszędzie dopatruje się kolokwialnie mówiąc chujowych spawów. Zacznijmy od mojego z przed kilku lat, po lewej stronie blachy widać spoinę która jest totalnie zardzewiała. Jest do element uchwytu do montażu siłownika do bramy automatycznej. I akurat to było spawane w pozycji PD, czyli pionowy słupek, pozioma blaszka i spawane do spodu blaszki. Metoda 135 czyli MIG, ale jak widać parametry i prowadzenie były złe bo spoina wcale nie stopiła się ze słupkiem. Czyli przyklejenie, wada totalna spoiny.

Drugie, to z czerwonym płotem. Takie coś sprzedają za 100zl/mb przęsła. Wstyt dać to na wystawę.

Trzecie to spaw łączący zbiornik z płytą montażowa na silnik i sprężarkę. Na zdjęciu tego tak dobrze nie widać ale podtopienie które jest na początku spoiny ma jakieś 1,5mm głębokości, i to już po lakierowaniu. A nie spodziewał bym się, że ścianka zbiornika ma więcej jak 3mm. Wg tabliczki znamionowej zbiornik może pracować z ciśnieniem 12atm. No ja bym nie chciał stać przy tym gdy będzie napompowane.

Czwarte i piąte zdjęcie. Element napinacza, siły jakie działają są w pionie, w górę. A blaszka została przyspawana tylko od góry i od boków przez co bardzo szybko się odłamała. Zukosowałem ten element i przyspawałem go na pełny przetop.

Tytuł: Powrót do wiedzy szkolnej.

Aż mi was szkoda i jednocześnie wam zazdroszczę.

Szkoda bo jest ściana teksu do przeczytania.

A zazdroszczę bo sam bym chciał takie wpisy czytać.

Ciąg dalszy do wpisu nr 102

Znacie tych ludzi co mówili?

A po co mam się tego uczyć? Przecież to mi się nie przyda!

Może sami tak mówiliście?

Bo ja tak, i to nie raz, chociaż głównie na przedmiotach lingwistycznych, bo ścisłe lubialem.

No to teraz wam pokażę jak wiedza szkolna przydaje się w życiu. I nie będzie tu o twierdzeniu Pitagorasa, twierdzeniu Talesa czy inne sinusy, cosinusy, tangensy i cotangensy.

Dzisiaj będą korki z fizyki z gimnazjum.

A dokładniej to TERMODYNAMIKA.

Trzy ważne zwroty. Izochora, izobara i izoterma.

Cóż to oznacza? A no nic innego jak stałość objętości, ciśnienia lub temperatury.

Jeśli mamy jakąś określoną i niezmienną masę gazu to nie ważne którą wartość fizyczną zmienimy to jedna inna też zmieni wartość. Łatwiej i obrazowo? Proszę bardzo, przykład:

Mamy strzykawkę 100ml, nabieramy powietrza idealnie 100ml, zatykamy końcówkę. Mamy wartości, p=1x10⁵Pa*, V=0,1dm³, T=293K. Podstawiamy to do wzoru pV/T=const i wychodzi nam 34,129.

Teraz ściskamy strzykawkę tak by objętość gazu spadła do 50ml, czekamy chwilę by wyrównały się temperatury i teraz mamy p=2x10⁵Pa, V=0,05dm³, T=293K. Po podstawieniu do wzoru wychodzi takie samo 34,129.

Jeśli np utrzymamy objętość 50ml, ale podgrzejmy strzykawkę np suszarką do włosów do 60°C czyli 333K to ciśnienie zamiast 1 atm* będzie 1,273 atm*.

Pierwszy przykład to izoterma, drugi to izochora, izobary nie chce mi się opisywać.

Ale do rzeczy, do rzeczy, gdzie jest nawiązanie do wpisu o rurce?

Już tłumaczę. Tamten wpis był o pozbyciu się wody z parownika układu chłodniczego.

(BTW, zapomniałem go wtedy otagować i miał słaby rozgłos)

Wody już nie powinno być, teraz są przygotowania żeby spiąć układ do kupy i go uruchomić. Tyle żeby to zrobić trzeba wiedzieć ile czynnika trzeba wpuścić. Normalnie takie rzeczy są napisane na tabliczce znamionowej, tutaj takowej brak. Więc będzie to błądzenie na oślep, no chyba że ktoś ma kaganek oświaty i użyje go do oświetlenia sobie drogi.

Łączymy wątki do kupy. Wymiennik ciepła ma jakąś objętość którą chcemy poznać, oznaczmy ją V1. Do tej przestrzeni nabiłem p1=0,9MPa* argonu (trzecie zdjęcie).

Później do układu podłączylem opróżnione

(opróżnione czyli wypompowane powietrze, próżnia inaczej mówiąc) naczynie o znanej objętości, w moim przypadku 13,4dm³.

Po odkręceniu zaworów ciśnienia się wyrównały, masa gazu się nie zmieniła więc była to przemiana izotermiczna, w stałej temperaturze zmieniły się parametry p i V.

Które przyjęły teraz wartość p2=192kPa oraz V2=V1+13,4dm³

Jak można przeczytać trochę wyżej, jeśli mamy stałą masę gazu to pV/T=const.

Czy to będzie p1V1/T czy p2V2/T to wartość ma być taka sama, czyli p1V1/T=p2V2/T.

Pozbywamy się T z mianownika bo w obu przypadkach jest takie samo i zostaje nam p1V1=p2V2. V2=V1+Vd

Podstawiamy do wzoru w tych samych jednostkach

0,9[MPa]*V1=0,192[MPa]*(V1+13,4[dm³]

Po wymnożeniu wychodzi takie coś:

0,9V1=0,192V1+2,573

0,708V1=2,573

V1=3,634dm³

Wuala-szek.

W ten oto prosty sposób, bezinwazyjnie zmierzyłem objętość wymiennika ciepła, a w sumie to dwóch bo i skraplacz też tak testowałem.

Zadanie dla chętnych (tak, ty też jesteś chętny). Na ostatnim zdjęciu są pomiary p1 i p2 dla skraplacza, pojemność dodatkowa to 13,4dm3

Policz objętość skraplacza.

Teraz znając objętość wymienników mogę policzyć ile masowo powinno zmieścić się czynnika do układu i bezpiecznie go uruchomić.

Oto jest potęga nauki.

I dlatego jak jest okazja to warto się uczyć, bo nigdy nie wiesz co co się przyda za kilka lat.

* po co te gwiazki? W momencie gdy jednostki są w Paskalach to ciśnienie jest absolutne, a gdy piszę o barach czy atmosferach to jest to ciśnienie względne, czyli względem ciśnienia otoczenia.

#Konstruktorelektrykamator

#fizyka

#nauka

#hobby

#pompaciepla

Elo mordeczki, jest sprawa.

Zna ktoś jakiś #kantor w #warszawa gdzie mógłbym wymienić #pieniadze PLN na różne waluty świata?

Np £10, $20, 50€, Szekle, Jeny, ale też coś pokroju boliwijskie pesos, może jakieś dolary z Mozambiku czy co oni tam mają. Chodzi mi o to by mieć po 100-200PLN w obcej walucie, najlepiej w jednym banknocie.

Łeło łeło, czy to #konstruktorelektrykamator?

Bo mamy awarię.

Dzisiaj powrót do korzeni tagu który zrodził się na wypoku po fali popularności tagu #detektywzarzutka użytkownika @Zarzutkake

Czyli szukanie i likwidacja usterki.

Dostałem wezwanie do ośrodka rehabilitacyjnego gdzie wegetuje jakieś 500 osób. Problem to nie działająca winda.

A jak wiadomo ludziom o ograniczonej sprawności ruchowej ciężko się poruszać po schodach.

Na miejscu dostałem informację że to nie tylko winda, ale też brak oświetlenia w części budynku. Rano też była wyłączona jedna rożnicówka w jednej z rozdzielnic.

Zacząłem od tej różnicówki.

Pierwsze co się okazało to brak jednej fazy.

W sumie lampki kontrolne też świeciły się tylko 2 z 3 ale one często są uszkodzone i nie działają.

No to czas na znalezienie skąd idzie zasilanie. Akurat dosyć blisko była rozdzielnia na tą część budynku.

Mała odskocznia.

Czym się różni rozdzielnia od rozdzielnicy?

W środku znalazłem szafę elektryczną. A w niej kilka rozłączników bezpiecznikowych zasilających poszczególne rozdzielnice.

Co dziwne, okazało się że żadna nie dostaje zasilania na tej samej fazie. Nawet na zasilaniu szafy nie było tej jednej fazy.

No to grubo, szukamy dalej. Pierwsza myśl to przepalony BM (skrót od Bezpiecznik Mocy). Ale skąd idzie zasilanie? Z piwnicy?

Obeszliśmy całą i niestety nie znalazłem tak grubego kabla zasilającego. Więc musi iść z trafo, bo jest niedaleko na placu.

W środku 5 rozłączników, przekładniki prądowe do pomiaru zużycia energii.

Jeden rozłącznik jako zasilanie, dwa jako odpływ a dwa jako rezerwa.

Sprawdzam napięcie na odpływach z rozłączników no i wszystko jest git, normalne ok 240V. WTF? To gdzie jest problem?

Gdy odkładałem miernik do skrzynki usłyszałem dźwięk którego nie powinienem był usłyszeć.

Dźwięk smażonej kiełbaski na patelni.

BINGO, to jest to. Sondy miernika przykładałem do śrub V-Klem, a one miał normalny metaliczny kontakt z szyną, ale nie aluminiowa żyła kabla.

Przez kilka lat obciążania sukcesywnie się wypalała tworząc nieprzewodzące tlenki.

No i akurat dzisiaj nazbierało się ich tyle że przestało przewodzić prąd.

Oczyściłem żyłę ile się dało, do żywego aluminium. V-Kleme zamieniłem z sąsiedniego razłacznika na nieużywaną.

Po włączeniu prądy wszystkie problemy się rozwiązały. Prawdopodobnie będziemy chcieli zamienić rozłączniki miejscami, bo ten ma trochę przegrzaną szynę.

Zapraszam do obserwowania tagu #konstruktorelektrykamator po więcej takich historii. Ale nie tylko, bo piszę o szeroko pojętej technice. Np w planach jest wpis o kolektorze z rurek na dachu (coś jak zrobił @Stepujacybudowlaniec) ale podpięte pod pompę ciepła jako dolne źródło.

Jak coś się ruszy to będzie wpis o solartrackerze do #fotowoltaika

#elektryka

W gratisie polujący skakun którego upolowałem na płocie.

Za 3h 0 23:37 ma wystartować druga misja od Axiom Space. Oczywiście na pokładzie Falcona 9 od #spacex

4 osoby na pokładzie kapsuły Dragon 2 polecą sobie na kilka dni do #iss

#rakiety #kosmos #nauka

https://www.youtube.com/watch?v=9ekFE2RxBMI

Dzisiaj nostalgiczny powrót do lat dzieciństwa.

Czy u was robiło się gwizdki i trąbki z wierzby?

Wiecie jak się je robi?

Ja zawsze jak mam chwilę wolnego i wierzbę w zasięgu wzroku to robię taki gwizdek.

Dwa nacięcia, ściągamy korę, rzeźbimy komorę rezonansową i kanał dolotowy, składamy do kupy i powinno działać.

Nie zawsze tak jest, ale zazwyczaj działa.

Ton jest zależny od objętości komory.

Te dwa na zdjęciu mają częstotliwość ok 7kHz dla większego i ok 13kHz dla mniejszego. Bez większego problemu da się zrobić 20kHz a nawet więcej.

Tag do moich wpisów, o szeroko pojętej technice=> #konstruktorelektrykamator

#nostalgia

#muzyka

#instrumenty

-Czym się zajmujesz?

-Gram w orkiestrze.

-Ooo, to musi być ciekawe

Ja napierdalając młotkiem w kowadło.

#memy #orkiestra #muzyka
