ELEKTRONIKA

Jakbyście używali STM32L010, to uwaga na piny programujące przez USART2. Według DS12325 bootloader dostępny jest na pinach PA2 i PA3. Według AN2606 jest również na PA9 i PA10.

Mnie wygodniej było użyć PA9 i PA10, co okupiłem debugowaniem i kynarowaniem. W końcu jednak działa!

#macmajster #elektronika #stm32 #hardware #oszukujo

#elektronika #diy

E, chłopoki! Jest taka sprawa, bo robię se PCB i odkryłem temat ground vias i że to potrzebne czy coś.

Robię płytkę dwustronną i na obu rozlałem masę i z tego co czytałem, to często pasuje te masy połączyć za pomocą stitching vias. No i teraz robię to tak w połowie na oślep, a może jest jakieś rule of thumb? Jakaś prosta grupa zasad jak to robić? W których miejscach zwykle trzeba te przelotki porobić? Ile ich tam nasrać? Jak gęsto?

Nie wiem, czy pisać, jakie mam sygnały na płytce, bo bardziej chcę to prosto zrozumieć i wiedzieć, jak postępować w tym i kolejnych projektach, a nie dostać solucję pod mój konkretny aktualny projekt.

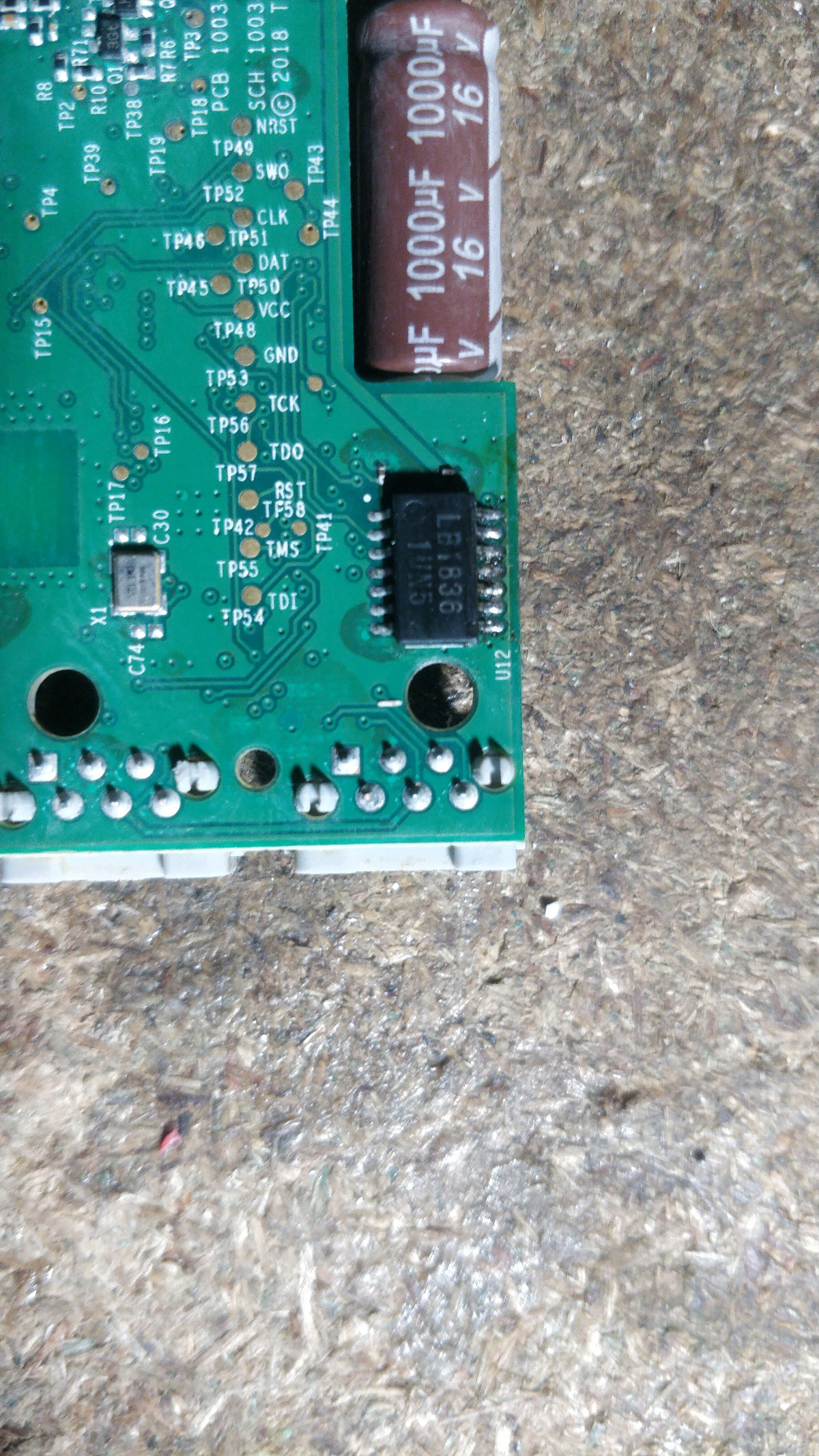

Pozwoliłem sobie na mały research odnośnie tego i w międzyczasie ktoś z forum eurobricks zwrócił mi uwagę na korozję przy (jak sądzę) mostku sterującym silnikami. Początkowo chciałem tylko przelutować ale ostatecznie postanowiłem go zdemontować. Wydaje mi się, że jedną nogę zjadła korozja, ale właśnie ta ścieżka ma przejście zarówno do + i -, co wydaje się nie być przypadkowe. Tak czy siak chip jest uszkodzony a ja nie znalazłem w sieci takiego układu, co czyni naprawę raczej nieopłacalną. Chyba że można go zastąpić czymś innym?

Oznaczenie LB1836 1UN5

#niepoprawnelego #elektronika #pytanie

Ehh, ale zjebałem. Wyrwałem w ramach #niepoprawnelego huba powered up. Przyszedł w takim stanie jak na pierwszej fotce. Po wstępnym oczyszczeniu włączyłem go i obudził się, ale nie sparował się z pilotem. Przy drugiej próbie już się nie włączył. Rozebrałem go i zobaczyłem, że na płytce też jest korozja a po odlutowaniu blaszek od zasilania okazało się, że jest z obu stron płytki Oczyściłem ją, ale nic to nie zmieniło. Myślicie, że idzie to naprawić? Sprawdziłem, że po podaniu napięcia zasilaczem laboratoryjnym pojawia się zwarcie i od razu odcina prąd.

Wołam @Yes_Man

#elektronika #pytanie #pytaniedoeksperta

#elektronika #pracbaza #programowanie

To ja może przeskoczę na razie to jak upchnąłem dość istotny program rozruchowy w 2kB kodu. I przeniosę się miesiąc-dwa dalej. Zostałem wezwany do HQ firmy na coś co na podlaskich wsiach nazywają "tłoką". Czyli ludzie z iluśtam oddziałów zjeżdżają się kończyć projekt pod czujnym okiem Żółtego Pana.

Czyli jednak musiałem coś zjebać, prawda?

Wyglądało na to że tak. Otóż lokalny dział utrzymania jakości stwierdził, że czasem telewizor się nie uruchamia. No bo tym urządzeniem był telewizor.

No jak to czasem? A tak z raz na 50-100 razy.

Chryste, trzymajcie mnie.

Wiedziałem, że nieprędko opuszczę tamten (umiarkowanie) piękny kraj. Kto śledzi moje wpisy zorientuje się jaki.

Dali mi listwę z prztyczkiem i rzeczywiście. Czasem nie startuje. Świeci się diodka, na chipie jest napięcie.

Co pokazuje debuger z jtaga? No coś zadziałało, a potem wyjątek. Najczęściej nielegalna instrukcją. Coś jakby program leciał w krzaki. Mój program. Gdzieś w tych 2kB. Za każdym razem w innym miejscu.

Dotarcie do tego wniosku zajęło pewnie tydzień po 14h dziennie. Głównie dlatego że trudno było to wywołać.

Znalazłem za to płytę, która nie startowała raz na 10 razy. Elegancko.

Po wielokrotnej lekturze instrukcji do flasha i soca coś mi zaświtało. Może Flash nie zdąży załadować mojego programu do "okienka" NAND, a SoC już zaczyna wykonywać kod?

Oczywiście złożyłem wizytę panom od HW, którzy wreszcie poznali swojego nemezis z nic nieznaczącego dalekiego kraju. Nie chcieli mi dać oscyloskopu. W końcu dali mi to - najlepszy oscyloskop na świecie - Yokogawa DL1740. Z drukarką termiczną! Drukującą przebiegi jak jakieś EKG. I całe szczęście, bo rzeczywiście flash startował zaraz po chipie i tylko wewnętrzna inicjalizacja SoCa powodowała wystarczające opóźnienie, żeby w ogóle coś ruszyło. Wszystkie układy na płytce miały tę samą linię resetu, tożsamą z zasilaniem. VCC zwalniało reset wszędzie.

Ale te krótkie siusiaczki nie chciały nawet wyjść do mnie z kanciapy. Tylko w kółko, żebym dodał jakiś sleep czy coś. No dałem, na samym początku. I tak płyta zamiast umierać raz na 10 razy umierała raz na 50. Całe szczęście oscyloskop miał tę drukarkę bo mogłem do nich chodzić i rysować na wykresie napięcia zasilania.

Na szczęście bali się mojego szefa z UK. Nie wiem czy chodziło o szacunek dla stanowiska czy o to że wyglądał jak Shrek, zresztą tak o nim mówili.

Obiecali że poprawią.

Rano moja płyta była jakaś inna. Pobrudzona, ktoś ją ruszał, a ja wychodziłem po 22. Ninja jakiś?

Odwróciłem ją w powietrzu do góry nogami i odpadły 3 kondensatory. Takie SMD, plastikowe, nie przewlekane.

Płyta ponownie wróciła po obiedzie. No, było lepiej, choć dalej losowo zdychała. Wincyj kondensatorów przy linii zasilania, czyli gładsze i wolniejsze narastanie, ale nadal loteria. No to jeszcze raz pokombinują. Tymczasem ja im mówię i objaśniam, że przecież są układy opóźniające reset, można sobie dobrać opóźnienie, wlutować i jazda.

Następny dzień i działa! Wreszcie.

Wyłączyłem TV z pilota, wracam po obiedzie, oglądam czy znowu mi czegoś nie podrzucili, a ten flash jakiś taki ciepły.

Przylutowali zasilanie flasha do zasilania standby. Pstrykając listwą zasilającą a nie pilotem byłem w stanie dokładnie tak samo popsuć jak przedtem.

Ktoś gdzieś się wkurwił, panowie od HW zamułki, gdzieś zniknęli a Shrek wyprawił mnie samolotem do domu.

Ale miałem jeszcze wrócić.

#elektronika #programowanie #pracbaza

19 lat temu pracowałem w pewnym projekcie u azjatyckiego giganta branży elektroniki konsumenckiej.

Układ typu SoC w naszym urządzeniu startował z pamięci Flash typu NOR, za to za faktyczną pamięć masową robiła duża kość typu NAND. Rozwiązanie nawet do dziś dość typowe.

Firma stwierdziła, że ma taki chip Flash NAND, z którego można wystartować bootloader, potem system i aplikację. Dzisiaj układy typu SoC mają mechanizmy pozwalające startować z chipów NAND, głównie z szyny SPI a także z kart SD, wtedy jednak nasz układ miał zwykłe szyny adresowe i danych i wołał odpowiedni, zdefiniowany w dokumentacji adres. Pamięć NOR była adresowana bezpośrednio, czyli cyk: adres, cyk - sygnał Chip Select i cyk - sygnał Output Enable, a na szynie danych pojawiało się słowo spod tego adresu. Pamięć NAND za to ma takie małe okienko, - zakres adresów do których komendą wczytuje się sektor z pamięci NAND i dopiero można go skopiować do RAM-u. Ale ale - ten nowy chip NAND miał dwa takie okienka, jedno po drugim, w sumie 2KB i po zwolnieniu sygnału resetu lądowały w nich dwa pierwsze sektory z NANDa. Hura - dało się wystartować, a ja miałem napisać coś co zwie się bootstrapem albo dzisiaj częściej First Stage Boot Loader (przy czym tych FSBLów obecnie bywa nawet po kilka, uruchamianych jeden po drugim - vide UEFI). To zadanie programistyczne to też były niezłe jaja, bo ile można upchnąć w 2KB? Ale nie o tym tutaj.

Debugerem przez jtag próbowałem załadować cokolwiek do tego flasha ale nie szło, odczytać, nawet śmieci, też.

Pan Szef kupił jakiś tydzień wcześniej elegancki analizator stanów logicznych od firmy Agilent, kosztował moje ponadroczne wynagrodzenie brutto, musiał być dobry.

Po wlutowaniu drucików w nóżki flasha okazało się że sygnał Chip Select nigdy się nie pojawia. No ale chip działa, startuje, ale tylko przez debuger.

Wydębić schemat od Pana Azjaty z działu HW nie szło. Po co komuś od klikania w klawiaturę schemat? Toż to tajemnica. Płytka wielowarstwowa, bardzo ciasny montaż, szukaj wiatru w polu. Po miesiącu tak zwanych eskalacji, włączaniu się szefów z różnych krajów Pan od HW zmiękł i wysłał schemat. Opisany krzaczkami ale czytelny.

Był tam pewien dekoder adresu na dyskretnych bramkach logicznych, żeby z tego adresu który chce procesor zrobić sygnał Chip Select do flasha. I tam była pomyłka, jakaś bramka NOR powinna być NAND, OR - AND czy coś podobnego.

Posłałem Panu Azjacie od HW, ale odpisał jego szef:

"Proszę dostosować oprogramowanie do konfiguracji sprzętowej".

No i kolejny miesiąc czczych wymian maili. Azjatycki protokół "zachowywania twarzy" odpalony i nic przez miesiąc nie drgnęło. Ja w międzyczasie rozejrzałem się po zakładzie i w sąsiednim dziale ktoś miał szufladę takich właśnie bramek. No to zamieniłem i zadziałało. To również nie przekonało Pana Azjaty i jego Szefa. Twarz trzeba zachować.

W końcu rozegrało się coś za kulisami i bez słowa nadeszła przesyłka z drugiego końca świata z poprawionymi płytami.

Ja już na szczęście kończyłem implementację tego bootstrapa na swojej porychowanej płycie. Koledzy zmodyfikowali również resztę płyt.

Pewnie nie jeden z Was słyszał od koleżanek z HRu jak to trzeba się cieszyć różnorodnością kulturową. Otóż nie.

A to nie byli jeszcze Hindusi.

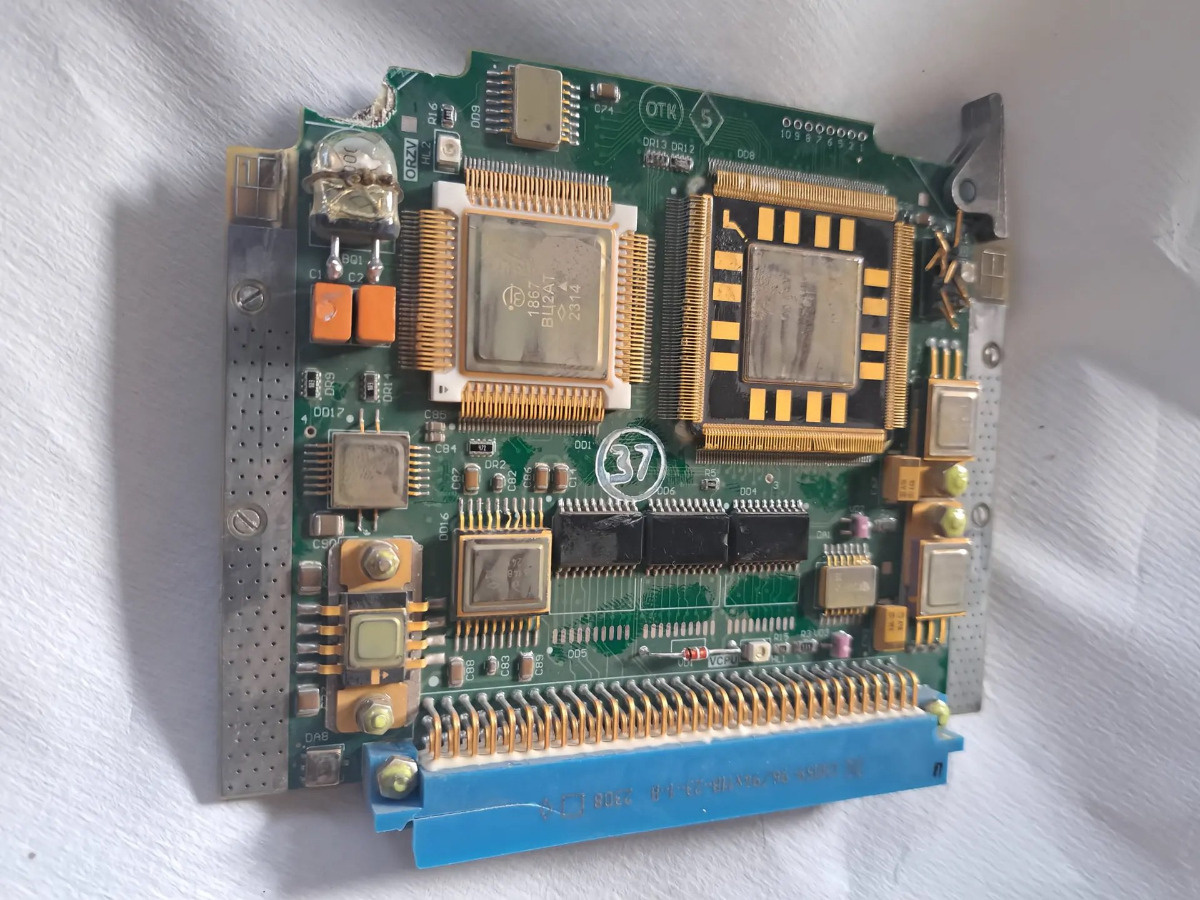

Wnętrze rosyjskiej przeciwlotniczej rakiety systemu S300

Źródło

#elektronika #wyciek #militaria

Polecicie coś na pierwszy laptop dla dziecka do szkoły? Co by to było tanie, małe, najlepiej ładowarka na USB-C żeby nie zabierać kolejnej na wyjazdy i w środku jakieś totalne minimum. Może ktoś ostatnio kupował i zaoszczędzi mi trochę czasu na research?

#parenting #laptopy #technologia #dzieci #szkola

Te pistolety do topników ze ściskow stolarskich to największy wynalazek od czasu masła w kostkach.

#elektronika #diy

Jeszcze ciepły wpis z mojej #pracbaza w temacie elektronika.

Na moje biurko trafił moduł, który nie przeszedł testu końcowego na EOLT (end of line tester) z powodu wykrycia szeroko pojętego zwarcia na płytce pcba.

Pobieżne oględziny gołym okiem i wychwyciłem dziwny kształt jednego z rezystorów.

Niezłe bydle - SMD wielkość 0402, czyli 1*0,5mm i 0,68mm wysokości.

Pacjent wylądował pod mikroskopem (4x) i moim oczom ukazało się zwarcie elektrod rezystora lutowiem. Na 99% powstało u dostawcy płytek. Lutownica w rękę, pojedynczy drucik fi 0,1 mm i udało się zebrać spoiwo z komponentu.

Następnie pacjent trafił na tester i po dwukrotnym, pozytywnym teście wyruszył w dalszą drogę ( ͡o ͜ʖ ͡o)

Bon voyage

#elektronika

Czołem Hejtownicy,

Dziś przychodzę po prośbie - poszukuję dla ojca wideorejestratora samochodowego.

Nie ma jakoś sprecyzowanych wymagań, wystarczy nagrywanie z przodu i tyle wiem.

Ceny wahają się od 100zł do ponad 1000zł i nie chciałbym zrobić przerostu formy, ale też nie schodzić pod jakiś próg gdzie rozpiskelowane nagranie będzie trzeba wysyłać do CSI, żeby rejestrację odczytać #pdk

Takie mi wpadły do porównania:

https://www.mediaexpert.pl/share-compare?id=5807038%2C6615414%2C7633395%2C7263238%2C5888388%2C5887854%2C6323924%2C5888556&activeGroup=Wideorejestratory

Może ktoś zna, używał i poleci lub odwrotnie.

Ewentualnie coś sprawdzonego w podobnym budżecie?

#kiciochpyta #wideorejestrator #elektronika #kamerasamochodowa #motoryzacja #samochody

Skoro nam tak dobrze idzie z bateriami To może doradzicie mi jeszcze co do tej.

Opisywałem tutaj baterię do rozruchu kosiarki. Ostatnio mnie już tak wkurzyła, że postanowiłem do niej zajrzeć, bo teraz zasuwam z baterią DeWalta 18V i dwoma konektorami i startuję kosiarkę w ten sposób. Na 18V to mało nie odfrunie przy odpalaniu

W każdym razie baterię rozebrałem i jeszcze bez rozpakietowania zmierzyłem ogniwa. Przy pełnym naładowaniu baterii mają coś ledwo ponad 3.9V. Na moje oko są po prostu zużyte i wymiana załatwiłaby problem. Mógłbym je ew. rozpakietować i wrzucić do ładowarki, która jest naładuje i w pełni rozładuje pokazując ile jeszcze jest w nich życia. Drugim pomysłem jest przerobić uchwyt w kosiarce, żeby pasowała tam po prostu bateria DeWalta bez kombinacji. Co myślicie?

#elektronika #kosiarki #ogrodnictwo #baterie #pytanie

Dobra, zgłupiałem. Mam 3 baterie AAA Varta Superlife. Jak je włożę do kolejki i włączę to światełko się pali, ale jak podłączę coś do battery boxa to gaśnie. Każda z baterii ma powyżej 1.5V. Na innych, nawet słabszych - działa. Robiłem test i nawet jak jedną z nich włożę to gaśnie. Mają jakieś zwarcie wewnętrzne czy o co chodzi?

#elektronika #baterie #niepoprawnelego

Wymiana kwarcu z 27.145MHz na 40.685MHz nie sprawi że pilota zacznie działać z autkiem, prawda?

Tu wpis do którego się odnoszę (link do komentarzy): https://www.hejto.pl/wpis/dzis-ciekawostka-przy-zakupie-jednego-z-miksow-ktorych-nadal-nie-mam-kiedy-opisa?commentId=ffb57c44-ae72-4dd9-b395-24f732baabdf

#niepoprawnelego #elektronika

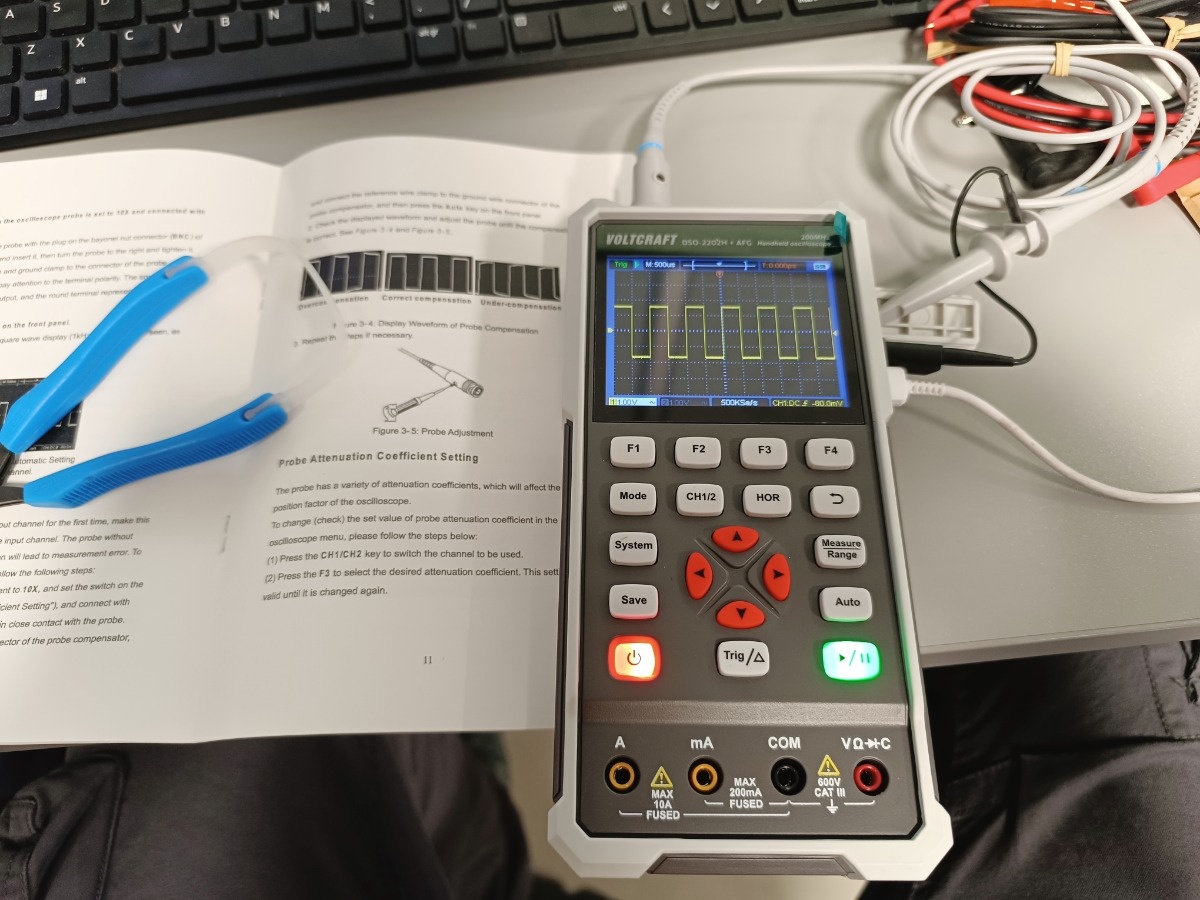

Przyszła nowa zabaweczka, nawet działa, nawet mierzy, nawet generuje siakieś prostokąty

Teraz jeszcze tylko przeprawa z IT żeby zainstalowali oprogramowanie do tego oscyloskopu na służbowym PC. Sprzęt miał być inny - lepszy, we wrześniu, ale bezwładność korporacji zrobiła swoje Jest coś tańszego i przenośnego

#pracbaza #elektronika

Płytka "prototypowa" do hobbystycznego projektu, wycinana dremelem, reszta pewnie będzie robiona metodą na druciarstwo.

Odkrywam nim elektronikę, oraz to że się na niej nie znam xD

Projekt miał trwać miesiąc, idzie już pół roku.

#diy #elektronika #komputery

Dezynfekcja szafy elektrycznej po tym jak ktoś przypadkiem powiedział obok żart.

Nie ma heheszków z elektroniką @koszotorobur

https://streamable.com/09r249

#elektronika #automatyka #heheszki

#lutowanie #elektronika #diy #porady

Jaki topnik kupic?

Nigdy nie uzywałem topnika w paście/żelu, zazwyczaj tylko cyna/kalafonia.

Potrzebuje poprawić zimne luty na takim układzie jak na zrzucie ekranu.

Nieprzyjemna niespodzianka. Niecałe 2 lata temu kupiona podkaszarka AL-KO z akumulatorem 36V a teraz na wiosnę aku martwy. Nie chce się w ogóle ładować

#elektronarzedzia #ogrod #elektronika #zalesie

Nie ma aktualnie czasu na nic, datalogger niedokończony, w pracy młyn, głowa pęka bo jakieś kłopoty z błędnikiem (lvl 40+), więc to dobry moment na rozpoczęcie nowego projektu komputerka do sterowania komory do owocowania grzybów.

Kocham moje adhd.

#elektronika #arduino #esp32 #blueoystercult
