Dzisiaj z rana elektryczny spam na #konstruktorelektrykamator

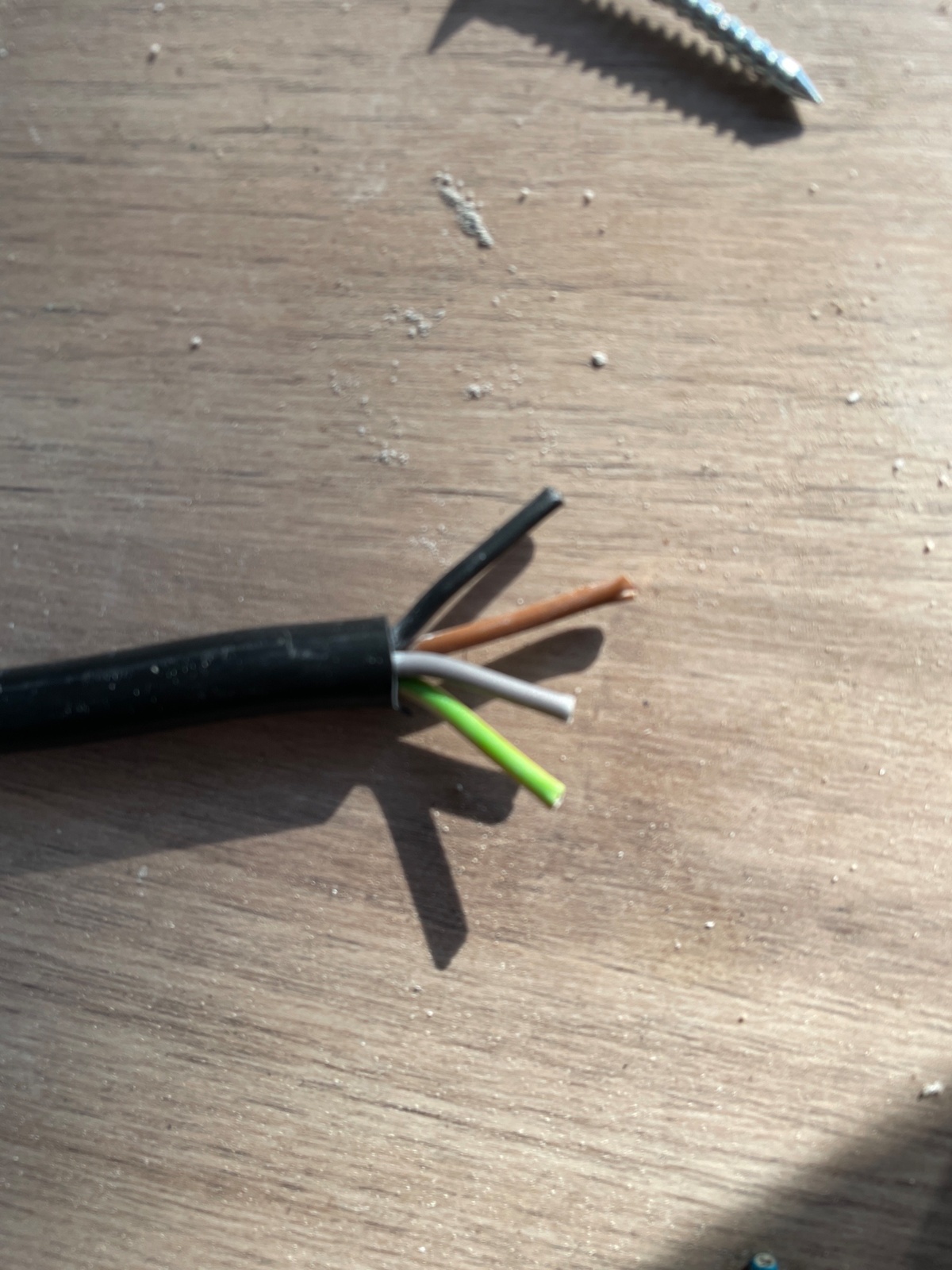

Jak bawicie się w #elektryka to jaki układ żył względem kolorów stosujecie?
myoniwy userbar

Jaki układ kolorów stosujesz

204 Głosów
Szuuz_Ekleer

@myoniwy Jak uczyli - hnědá, černá, šedá Przedłużanie kabla zasilającego i kontrola obrotów pompy przed montażem była przynajmniej raz na tydzień wtedy, a ze źródła napięcia które dostawaliśmy od klienta do naszej rozdzielnicy zadziwiająco często była pomylona kolejność.

polutt

Ja generalnie poprawiam a nie buduję instalację, ale co do ankiety to A i C jednocześnie. W instalacjach 3~ rzadko widziałem popelinę, no chyba, że ktoś się pogubił z ukladami trójkąt gwiazda w silnikach albo doprowadził do podgrzewacza tylko 4 przewody, bo bez N a potem chce taki tam indukcję i klops. Za to przy 1~ to już niejedno widzialem, nawet fazę w całym mieszkaniu po żółtozielonym a N po brązowym bo jakie to ma znaczenie :)

Bajo-Jajo

mialem w pracy raz syneczka (z wyksztalcenia inzynier budownictwa) co podlaczal pod PE faze

Zaloguj się aby komentować

#elektryka #konstruktorelektrykamator #pogoda #burza

Dzień dobry. Co jest najważniejszego w trakcie budowy czegokolwiek?
Uziemienie, bo sprawne uziemienie to bezpieczeństwo, np przed skutkami wyładowań atmosferycznych.
A tu mamy przykład co się może zdarzyć po trafieniu piorunem. Można zwiększyć licznik tego wpisu lub musieć sprzątać podjazd, ale to zobaczcie na filmie.

https://youtu.be/s8i4RWCU3k0

Mam 3 hipotezy jak do tego doszło.
1. Siła Lorentza, przepływający prąd wytwarza pole elektromagnetyczne i odpycha od siebie przewodnik.
2. Elektrostatyka, sytuacja podobna jak wyżej, ale oddziaływanie typowo elektryczne (ładunek elektryczny)
3. Gwałtowne odparowanie wody dające efekt eksplozji.

Jak kilka lat temu w mój dom pieprznął piorun i odrzuciło mi wyłaz dachowy o 6m, oraz popaliło trochę sprzętu to w trymiga zamontowałem piorunochron. Od tamtej pory jakby się uspokoiło, albo po prostu nie zanotowałem trafienia.
myoniwy userbar
dildo-vaggins

Ja się ciągle zbieram żeby zamontować piorunochron, bo w sumie to żadna filozofia przeciągnąć z góry na dół drut aluminiowy i wbić uziom.

Zaloguj się aby komentować

#konstruktorelektrykamator #elektryka #oze #fotowoltaika
Ostatnio dorwałem ciekawe urządzenie/zabawkę. Mała pływająca pompka fontannowa zasilana z 14 szeregowo spiętych ogniw PV.
Ogniwa PV trzeba traktować trochę jak źródło prądowe. W MPP napięcie jest cały czas niemal takie samo (± kilka %), głównie zmienia się prąd jaki może dostarczyć.
Zacieniając jedno ogniowo zmniejszamy wydajność prądową całego układu do wartości tego jednego ogniwa.
W nowych panelach słonecznych stosuje się głównie połączenie 3S2P, jeśli nawet zacienimy tylko jeden wafelek (czyli jakies 15x10cm) to wydajność prądowa spada o blisko ⅓.
Dlatego prawidłowym rozwiązaniem jest stosowanie mikroinwerterów lub optymalizatorów.

Równomierne zakurzenie paneli nie jest takie problematyczne jak np liść czy ptasie guano.
https://youtube.com/shorts/wm_Et7bIakA
myoniwy userbar
dildo-vaggins

Pompka ma powiększona prostatę xD

Zaloguj się aby komentować

Zostań Patronem Hejto i odblokuj dodatkowe korzyści tylko dla Patronów

  • Włączona możliwość zarabiania na swoich treściach
  • Całkowity brak reklam na każdym urządzeniu
  • Oznaczenie w postaci rogala , który świadczy o Twoim wsparciu
  • Wcześniejszy dostęp, do wybranych funkcji na Hejto
Zostań Patronem

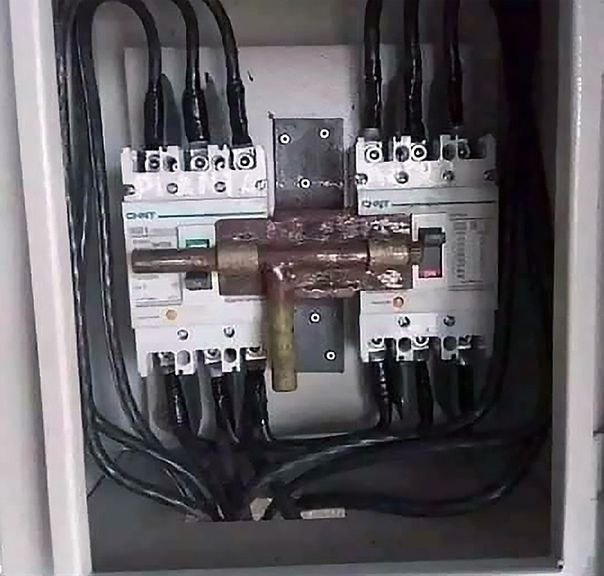

Szukam rozwiązania takiego zagadnienia:

Mam string paneli fotowoltaicznych podłączonych do falownika A.
Chciałbym aby falownik B mógł korzystać z tego samego stringu (nie jednocześnie) po przełączeniu.

Czy jest jakieś urządzenie, coś jak zawór trojdrogowy, aby przełączyć string paneli z jednego falownika do drugiego?

Czy zwykły rozłącznik krzywkowy można użyć? Napięcie stringu to około 200V natężenie zwykle 10-13A (szczytowo 15A).

#konstruktorelektrykamator #fotowoltaika #elektryka #majsterkowanie
dildo-vaggins userbar
myoniwy

@dildo-vaggins szukaj pod hasłami SZR albo przełącznik sieć agregat.

Zaloguj się aby komentować

Panowie elektrycy, czy ten przewód ma jakąś inną nazwę niż "czterożyłowy"?
Bo chciałem dokupić dłuższy niż 5m (mam nadzieję że nie będzie zakłóceń sygnału).
Dzięki.

Tak wygląda port do montażu:

https://allegro.pl/oferta/wideodomofon-domofon-wideo-hikvision-kis202t-lcd-13134688217
https://sklep-ecsystem.pl/ds-kis202-wideodomofon-4-zylowy-1-lokatorski-7-lcd-hikvision.html

#elektryka #elektronika
Opornik userbar
eeea7a14-fb62-4a21-b53a-293ec0236756
Basement-Chad

Domofony najczęściej montuje się na skrętce albo tzw. przewodach domofonowych typu YTDY.

Zarabianie tych złącz które masz jest dość upierdliwe. Trzeba zaciskać albo lutować blaszki terminali.

Najprościej byłoby wykorzystać te kabelki które masz - dolutować do nich dłuższe albo połączyć jakimiś kostkami.

W typowych domofonach przeważnie są takie złącza że mozna wcisnąć do nich drucik bezpośrednio. Tutaj Chińczyk trochę nie podumał.

Zaloguj się aby komentować

#elektryka

Ktoś mi może podać jakiś powód, lub co projektant miał na myśli: dlaczego użyto zabezpieczenia nadprądowego przed przeciwprzepięciowym i dlaczego akurat o takiej klasie?
ee04c1d3-3331-49d8-9f12-347cd64aa612
NatenczasWojski

@Dalmierz_Ploza dobezpieczasz nadpradowym aby w razie stalego zwarcia na ktoryms module przepieciowki mozna bylo ja odlaczyc calkiem i podniesc przedlicznikowy.


Jest C zeby nie zadzialal na normalnym dzialaniu przepieciowki jak idzie prad udarowy.

Zaloguj się aby komentować

#diy #elektryka @myoniwy

Gniazdka elektryczne 230V podlaczone w szeregu w garazu.
Wymyslilem sobie ze skoro bedzie ich az 9 w szeregu i bedzie duzo polączeń >gniazdko<>gniazdko< to doprowadze sobie zasilanie z lewej i prawej na koncach szeregu, wszystko podepne pod B16
Czy takie cos jest zgodne ze sztuką?
811a1ffc-5f45-4afc-ab74-dfe426e54dff
szczekoscisk

Jeśli chcesz połączyć gniazdka jak w lampkach choinkowych to ci to nie zadziała.

dez_

@bucz ok, gdzie jest ukryta kamera ?

myoniwy

@bucz Nie słuchaj ich. Ładny schemat jedno kreskowy.

Jeśli masz taką możliwość to rób w pierścieniu. Normy tego nie zabraniają.

Zaloguj się aby komentować

#elektryka #homeassistant

Hej! Zamontowałem sobie licznik (orno z modbus i esp32 do komunikacji z home assistant). Wydaje mi się, że działa poprawnie.

W okolicach Października zaobserwowałem dziwne piki po 600W, trwające godzinami.

Licznik odczytuję co około minutę, przy kolejnym odczycie już tego nie ma (czyli jeśli to krótkotrwały pik to może występować częściej , ale ja widzę go tylko kiedy na niego trafię z odczytem).

Najpierw było w nocy przez krótki czas, potem coraz dłużej, teraz także w dzień.

Oczywiście nie mam żadnego grzejnika w domu.

Piki są tylko na jednej fazie. Rejestr “Active Power”.

Jak mogę wytropić urządzenie, które to powoduje?

Czy jest możliwe, że zakłócenia w sieci (ogrzewanie elektryczne u sąsiada) powodują taki odczyt u mnie?

Czy taki cęgłowy miernik z lidla jest wystarczająco “szybki”, żeby pomógł mi ustalić na którym obwodzie to jest? Zrzucę wtedy bezpiecznik, sprawdzę co przestało działać, odłączę, podniosę bezpiecznik i poczekam na piki….

Jeśli tani miernik nie ma sensu, czym mógłbym tropić?
8bc8e23f-05e8-4214-a97b-a4c3e3c1de36
96200585-aed0-423d-a9b5-d67e3df08a71
grv

@Marchew @dildo-vaggins

Hej, dzisiaj zaczęło się o 3:15, również 4 minuty na start, potem krótkie piki co 12-13 minut do rana.


Jak wstałem, odłączyłem lodówkę i ekspres do kawy (wspólny przedłużacz). Piki ustały! Po ponownym podłączeniu pojawił się (2-minutowy). Trop wydaje się dobry, dziękuję!


Potem zrobiłem kawę i odłączyłem ekspres od zasilania. Lodówka wciąż pracuje (od 7:30 do 9:00 czyli teraz) zużywając ok 150W.


W ciągu dnia poprzełączam kable za szafkami tak, aby móc osobno odłączać lodówkę i ekspres. Podłączę też pod lodówkę taki gniazdkowy miernik energii (chociaż max powinien zapamiętać).


Ekspres zostawiam wyłączony z gniazdka gdy nie robi kawy.


Szczegółowy zapis ;)


30.11 (monitoruję Active Power L3)


7:08 wyłączenie lodówki i ekspresu (brak pików)

7:27 włączenie lodówki i ekspresu (2 min pik 600W)

7:31 kawa (1600W)

7:32 wyłączenie ekspresu, lodówka pracuje (słychać) (153W-170W)

9:00 bez zmian, lodówka wciąż pracuje

a824ab6a-1ef9-4c55-a8ec-2c6f3e0b0d38
grv

Dzisiejsza noc - jeden pik ok 3. Potem lodówka wystartowała poprawnie, bo widać podniesione zużycie do 4. Kolejny pik 5:30. Potem nie wiadomo, bo ruszyła zmywarka.


Lodówka ma już swoje lata, światło nie zawsze się zapala (żarówkę sprawdziłem), a dziś rano (kiedy nie chodziła) okazało się, że nie wyświetla ustawionej temperatury i nie reaguje na przycisk.


No nic, szukam speca od lodówki. Chociaż jak mówisz, że inwerterowe lepsze, to może nowej lodówki, ale musiałbym dopasować do zabudowy 🤦‍♂️


W sumie to zacznę od rozmrożenia jej 😁

e6e37692-510e-4466-8d6a-d96871741870
ef249277-dd10-4ee9-b476-151b9b98b393
grv

@Marchew @dildo-vaggins

Cześć, poszukiwania zawieszam, piki zniknęły!


Dzisiejsza noc, widać normalną pracę lodówki. Przy pojawiających się „pikach” nie było tych 150W widocznych (praca kompresora).


„Naprawiłem” wyłączeniem lodówki przełącznikiem w środku. Światło nie zawsze działa, ale panel sterujący odżył.


Wiem, że to czasowe i szukam lodówki/fachowca.


Poszukiwania anomalii na wykresach można uznać za skutecznie zakończone.


Niestety nie jestem w stanie ocenić jakości mojego licznika i sposobu dokonywania pomiaru.

cb690116-90d1-4a2c-a8da-50d970f74f6f

Zaloguj się aby komentować

Postanowiłem dalej pisać o pracach związanych z offgridem. Dziś poruszę temat magazynu energii i ogniw LiFePO4.

W moim przypadku są to ogniwa EVE 304Ah, podobno jedne z lepszych na rynku.

LiFePO4 ma kilka zalet, oprócz dużej ilosci cykli również krzywa napięcia jest dobra (załączony wykres) - prawie przez cały czas napięcie ogniwa utrzymuje się na stałym poziomie około 3,2V. Jest to tez w pewnym sensie wada - trudniej jest na podstawie napięcia określić dokładny poziom naładowania (3,2V może być przy 20% jak również przy 75%), powoduje to konieczność balansowania baterii i regularnego (raz na rok lub dwa) tzw. top balancingu.

Top balancing to nic innego jak naładowanie każdego ogniwa do tego samego gornego napięcia, w tym przypadku 3,65V co daje nam pewność ze każde ogniwo rozładowuje się równomiernie a dzięki temu możemy korzystać z pełnej pojemności (po więcej odsyłam na YT).

Po odbiorze ogniw od kuriera wszystkie powinny mieć napięcie w okolicach 2,75-3V (ze względów bezpieczeństwa w transporcie). Do Top balancingu polecam zwykły zasilacz laboratoryjny, najlepiej 60V. Możemy każde ogniwo ładować osobno, mozemy ładować rownolegle lub w szeregu, co kto woli. Jeśli zamawiamy ogniwa w okresie zimowym należy się upewnić ze ich temperatura jest dodatnia - ladowanie LiFePO4 w ujemnych temperaturach uszkadza je (wolno tylko rozładowywać).

Po czym można poznać kiepskiej jakości ogniwa?
Jest kilka takich rzeczy:
po pierwsze cena: jeśli jedno ogniwo 280Ah lub 304Ah kosztuje poniżej 70-90USD, może to oznaczać ogniwo używane.
Po drugie, wygląd - nowe, oryginalne ogniwa mają na obudowie wygrawerowany laserowo kod QR i numer seryjny, pozwala on sprawdzić datę produkcji, pojemność czy producenta. Ogniwa używane zwykle maja zdrapany laserowy kod i naklejony kod podrobiony lub nie mają kodów wcale.
Kolejna rzecz: pytajcie sprzedawcę o tabele z kodami i pojemnościami ogniw (taka żółto zielona tabelka w excelu), producenci dostarczają dystrybutorom wykaz ogniw, ich parametry takie jak napięcie, rezystancja wewnętrzna i pojemność - warto prosić o taki wykaz, zwiększa to pewność ze sprzedawca jest Ok.
dildo-vaggins userbar
a0a9f90e-d8bc-4412-aa07-b4ba592ff7f7
10498d28-8c5c-405e-ba7f-18c1aa6d649b
33bd29b0-d375-48a1-873c-41824c9df2a5
myoniwy

@dildo-vaggins Ja gdybym miał robić magazyn to wybrałbym NiMH. Liczba cykli największa z dostępnych ogniw.

CzaplaCzarna

@dildo-vaggins a czy rozwazales magazynowanie w wodorze? Jest to w ogóle sensowne w małej skali?

Zaloguj się aby komentować

Chwale się swoim szalonym planem, postanowiłem zdredukowac rachunki za prąd i buduje instalacje offgridowo hybrydową, właśnie odebrałem „paczuszkę” z panelami.

Fundamenty punktowe już stoją, w weekend stawiam konstrukcje i przeprowadzam kabel do garażu.

Dla ciekawych specyfikacji:
- Magazyn energii LiFePO4 16 ogniw 304Ah i BMS 200A (15.5kWh pojemności)
- inwerter Growatt 5000W
- 8 paneli 550w

Według wyliczeń w miesiącach słonecznych pozwoli mi to być samowystarczalnym, a dokupować prąd jedynie w 2-3 miesiace zimowe w większym stopniu.

koszt całości to niecałe 20k.
dildo-vaggins userbar
0dccc032-7875-4d90-9a64-60f783883122
bed021a9-5c5b-430b-aacc-f20e5d20850a
SNCF

@dildo-vaggins za te pieniądze mogłeś kupić agregat na diesla i lac olej opałowy przez 10 lat mieć za darmo prąd i ogrzewanie, niestety ale te całe bateryjki paneliki i wiatraczki są gówno warte

Donald_Tusk

@dildo-vaggins Gratki mordeczko, jeszcze nie mam w planie budowy domu ale plan instalacji już mam. ( ͡° ͜ʖ ͡°) Poczytaj o sterownikach które są w stanie sprawdzać prognozę pogody i na tej podstawie optymalizować auto konsumpcje - czyli przez np kolejne dwa dni ma być brzydka pogoda to ładują z sieci magazyn z taryfy nocnej i w ciągu dnia lecisz z aku.

Guma888

@dildo-vaggins wow. Szanuje.

Zaloguj się aby komentować

Cześć! Mam pytanie laika elektryki. Mam rozdzielnice w szafie, w której chciałbym wyprowadzic sobie dodatkowe zasilanie pod stacje odkurzacza. Wykonywalem zdjęcia pod przygotowanie zlecenia dodania kolejnego obwodu na szafę, gdy zauważyłem wyprowadzone gniazdo w samej rozdzielnicy jak na załączonych zdjęciach. Potwierdzcie mi proszę, czy jest to normalne użytkowe gniazdo? Czy jakieś specjalnego przeznaczenia? Jeżeli mogę je wykorzystać, byłoby idealnie :)
#elektryka
212cf3cd-6522-4223-92c7-f47bca0f86f4
2dc7aed3-fee9-4dad-90cc-f09cb2dcb638
Half_NEET_Half_Amazing

@galencjusz

normlane gniazdo 230

galencjusz

No i idealnie. Dzięki za potwierdzenie, bo nigdy do rozdzielinic nie zaglądałem i warto dopytać :)

galencjusz

@To_Stan_Umyslu @Half_NEET_Half_Amazing @Nemrod Panowie, podbijam jeszcze jedno pytanie. Co to za dziwny typ gniazda - jakiś miks schuko i gniazda L (cokolwiek to jest z tym środkowym bolcem)? Zakładałem kilka gniazdek, ale nigdy nie spotkałem się z czymś takim. Próbowałem wtyk schuko, plaski typ C i wszystko jest „wypychane” spowrotem i nie trzyma się w gnieździe.

Half_NEET_Half_Amazing

@galencjusz

imo uszkodzone w środku

galencjusz

@Half_NEET_Half_Amazing jeszcze nierozdziewiczone, a już popsute… jutro odlacze je i może coś siłowo jeszcze pójdzie w takim razie

Zaloguj się aby komentować

Mam pytanie.
Czy można jednocześnie mieć podłączoną przetwornice do akumulatora 12V i prostownik w trybie podtrzymywania?
Przetwornica podłączona do aku, będzie go z czasem rozładowywać. Prostownik miałby do tego nie dopuszczać. Chodzi mi o to, żebym mógł spokojnie pójść spać z włączonym piecem.
#elektryka
Nemrod

@razALgul Tak, znajomy na Ukrainie tak leciał przez 3 miesiące zeszłej zimy. Prostownik-aku-inwerter z podłączoną pompą i sterownikiem CO

razALgul

@jonas widziałem to urządzenie. Myślę nad nim. Pytam ponieważ mam już jedna przetwornice i aku agm. Chce uniknąć kosztów, ale jeśli ma się to wiązać z fajerwerkami, to w ogóle nie było pytania.

FulTun

@razALgul  Raczej bym nie spał spokojnie. z takim Combo

Zaloguj się aby komentować

Siemaneczko ziomeczky,
Czy ktoś umie mi podać orientacyjne widełki za wymianę rozdzielnicy w domu? Dalszy znajomy mnie poprosił i zastanawiam się nad wyceną.
Wstępnie planowałem policzyć to godzinowo taką samą stawka jak dostaje w #pracbaza
Praca powinna być bezproblemowa bo instalacja jest dość nowa tylko brakło miejsca na S-ski.
#elektryka #praca #slask
k0201pl

Stawka godzinowa elektryka, takiego "domowego" też mi dużo pomoże.

Zaloguj się aby komentować

Pytanie do eksperta praktyka xD

Mam obwód wolny w salonie 2xYdY 2.5mm² z zabezp. B16, czyli klasycznie. Układ TN-C.

Chce montować na wiosnę klimatyzację, bowiem jechanie na przenośnej mija się z celem aktualnie, chłodzi jedno pomieszczenie, ale głośne jak skurwysyn.

Taki przekrój na obwodzie pod multisplit w mieszkaniu 65m² starczy czy dla świętego spokoju pociągnąć z rozdzielnicy 2x6mm² i zmienić zabezpieczenie?

#elektryka #klimatyzacja
dru_gru userbar
emdet

@dru_gru kurna 6mm², chłopie, ludzie klimy na poltorówkach czasem robią xD na b16 na czilu.

dru_gru

Skrzywienie zawodowe, wolę przewymiarowane niż za małe xD szynoprzewodu nie położę

Half_NEET_Half_Amazing

@dru_gru

brakuje najważniejszego do obliczeń - ile to będzie żarło

no i długość przewodu też ważna

dru_gru

Ilość kWh mnie nie interesuje, energetyka here, więc prąd za pół darmo

myoniwy

@dru_gru Nie, to nie jest TNC. To jest wybrakowana instalacja. Wg norma żeby było TNC to musi być PEN, a PEN to minimum 10mm²Cu.

Teraz każdy obwód powinien być zasilany przez RCD, a PENa nie możesz rozpinać, więc albo będziesz miał L i N przez RCD ale.nie będziesz miał ochrony przeciwporażeniowej, albo zasilsz bez RCD ale wtedy też nie masz dodatkowej ochrony przeciwporażeniowej

Tak źle, i tak nie dobrze. Najlepiej podłożyć przewód 3x, a jak nie ma jak to zrobić wyspę TT i dołożyć uziom do klimy.

dru_gru

O, dziękuję. To sobie umowie chłopa od tego, bowiem na instalacjach domowych to się nie znam xD

HolenderskiWafel

@myoniwy może to stare tnc jak jeszcze nie było tej normy 10mm, czyli to nie wybrakowana instalacja tylko stara. A w tn-c raczej nie powinno się montować RCD, ale już nie pamiętam czemu

Zaloguj się aby komentować
