https://youtu.be/IHckaJIUM3E?si=mLdPNIAzis6KEmUy

Szkoda że gość sporadycznie publikuje.

Ogląda się świetnie a słucha chyba jeszcze lepiej

#komputery #retro #elektronika #diy

Jako że dziś mogą być pierwsze burze w tym roku, zapraszam do dyskusji ludzi znających się na prądzie, bo moja wiedza nie daje mi wystarczającej pewności xd

Wyłączać komputer w trakcie burzy, czy nie?

Zapewne odpowiedzią jest mocne to zależy, z nastawieniem, że lepiej tak xd.

Wiele razy słyszałem że hehe, wywalone w burzę, nic się nie stanie, ale nie wydaje mi się do końca. No bo po pierwsze, jak masz zabezpieczenia przeciwprzepięciowe to powinno być git, ale przecież jak pierun szczeli, to napięcie jest tam na tyle duże, że powietrze powstałe w miejscu przepalonego bezpiecznika może nie stanowić wystarczającego oporu i będziemy mieli łuk, który zasili nam obwody i popali urządzenia. Zapewne są dzisiaj lepsze zabezpieczenia, ale nie wiem ile są warte w najgorszym możliwym scenariuszu.

Mamy technologię piorunochronu, czyli druta, który łączy szczyt budynku z ziemią w celu odprowadzenia nadmiarowego ładunku, no ale kurde ja u siebie tego nie mam (zapewne warto będzie zrobić).

A co z napięciem wyindukowanym, gdy piorun uderzy po prostu w ziemię, ale gdzieś obok budynku? Wiem że może takie coś wystąpić, ale nie mam pojęcia jak bardzo realne jest to zagrożenie.

Pewnie też mieszkańcy bloków będą lepiej zabezpieczeni, spółdzielnia powinna zadbać o to. W przypadku domów, to już kwestia bardziej indywidualna.

Rysyko zdarzenia jest zapewne ekstremalnie niskie, ale nie do końca wiem jak - czy łatwiej wygrać w totka?

Więc kiedy wyłączać urządzenia z gniazdek, a kiedy można mieć w to wywalone?

Wołam @myoniwy @30ohm @NatenczasWojski bo kojarzę, że coś tam wiedzą o elektryce xd

#burza #dziejesie #pogoda #elektryka #elektronika

#konstruktorelektrykamator #elektronika #elektryka

Jak wspominałem w ostatnim wpisie coś tam nastrugałem na dzisiaj.

W końcu mam komplet narzędzi do szukania tras i uszkodzeń kabli.

Ostatnim elementem jest ramka detekcyjna. Jest to konstrukcja w kształcie litery A a w sumie to bardziej Д. Aluminiowe wygięte i pospawane rurki. Konstrukcja jest banalna, dwie elektrody, zamontowane za pomocą nylonowych izolatorów do ramki.

Elektrycznie jest też prosto, bo elektrody są połączone za pomocą kondensatorów 2,2uF do złącza XLR w rączce. Skąd idą ekranowanym kabelkiem do odbiornika.

Tylko radiodetekcja jest na tyle niszowym tematem że można znaleźć tylko podstawy tej metody, a co do samego sprzętu to znalazłem tylko jeden temat na reddicie o naprawie odbiornika, i była to wymiana wyświetlacza. O jakichkolwiek schematach można zapomnieć.

Więc skąd do jasnej cholery wiedziałem jak zbudować taki zestaw?

Wymiary geometryczne to nie problem, bo można znaleźć zdjęcia nawet z wymiarami. Ale kwestie elektryczne to już nie ma szans na dane z internetu, prócz tego że wiadomo jakie są wtyczki. Jedną informację miałem już miesiąc temu badając gniazdo w odbiorniku. Jest tam pin GND i pin 3V z cyklicznym zwarciem do masy.

To sugerowało mi że może być jakaś komunikacja cyfrowa, bo żaden sposób jaki testowałem z diodami, rezystorami itp nie wprowadzał odbiornika w tryb pracy z ramką.

Cóż zrobić jak żaden sposób nie działa?

Trzeba wykonać radykalny krok.

Tu budzi się do życia moja wewnętrzna cebula i nutka kombinatorstwa.

Co zrobiłem?

Kupiłem oryginalną ramkę. Ale przecież na zdjęciu nie jest oryginalna tylko #diy . No tak, i co? Niby skąd miałem dane o kondensatorach w ramce? Oryginalna potrzebna mi była do zrobienia reverce engeeneringu.

Jak tylko odpakowalem paczkę to sprawdziłem czy odbiornik wykrywa ją, no i działała. Więc zacząłem pomiary, jakież było moje zdziwienie jak nie było żadnego przejścia między elektrodami a gniazdem. Pojawiła mi się najgorsza myśl, a co jeśli jest tam jakiś układ wzmacniacza operacyjnego? A przecież nie rozbiorę jej żeby to skopiować. Ale pomiary robiłem na zakresie rezystancji, może jakieś diody? Też nic. To zostaje zakres pomiaru kondensatorów. No i okazało się że to jest to, 2,2μF względem elektrody a gniazdem. Pozostałe pojemności były jakieś małe po kilkadziesiąt pF, czyli po prostu pojemność przewodu względem rurki. Ale jak kiedyś pisałem we wpisie o szukaniu usterki w przewodach, rezystor szeregowo w układzie niezmieni wskazanej pojemności, ale w układzie może mieć to znaczenie dla przenoszenia sygnału. Ale jak sprawdzić czy jest jakiś rezystor szeregowo z kondensatorem nie mając dostępu fizycznego?

A no dosyć prosto, trzeba zmierzyć ESR, czyli wartość szeregowej rezystancji kondensatora. Jeśli byłby jakiś szeregowy rezystor to dałby odczyt jak ESR. Ale pomiar tej wartości wykazał wartość ok 1Ω, czyli nie ma nic dodatkowego.

No dobra, mam wymiary konstrukcyjne, mam schemat elektryczny ramki, zostało najważniejsze, czyli identyfikacja sprzętu w odbiorniku. Jak to jest zrobione? A no prosto i sprytnie jednocześnie. Wewnątrz wtyczki wkładanej do odbiornika siedzi sobie mały trzynóżkowy układ w obudowie TO-92. A układ to DS2430A+, jest to pamięć EEPROM 256 bitów. Odbiornik gada sobie z kabelkiem i sprawdza czy numer zapisany w pamięci jest zgodny i czy ma się przełączyć na tryb pracy z ramką. Cóż poradzić w takiej sytuacji? Trzeba kupić taki sam układ, i go skopiować. Kod do kopiowania tego konkretnego układu znalazłem na githubie, sam układ kupiłem na TME, w innej obudowie ale bebechy te same. Kopiowanie udało się, odbiornik widzi ramkę, i zmienia tryb pracy.

https://youtube.com/shorts/lp0PULto9vA

Oryginalna ramka kosztuje ponad 3 tysiące złotych.

Moje koszty to:

Rurki, pręt i nylon na izolator: 106zł

EEPROM 40zł

Wtyk i gniazdo XLR: 16zł

Kondensatory: 8zł

Wtyczka SC8: 80zł (tu trochę się pospieszyłem, bo znalazłem dystrybutora w Polsce, napisałem o wycenę i czekałem na odpowiedź, ze dwa dni nie przychodziła to znalazłem wtyczki na Mouserze. Jak zamówiłem i zapłaciłem to dosłownie kilka minut później przyszła wycena z polskiej firmy, 25zł taniej na wtyczce, ehhh jak zwykle...)

Całość: 250zł, ponad 30 lat w polskiej rzeczywistości i prawie 20 lat nauki o prądzie.

Czyli jakieś 7% oryginalnej, tej oryginalnej którą miałem na wzór. Spakowałem ją w opakowanie i odesłałem do sklepu. W stanie jak nowa, ani razu nie używana, jedynie sprawdzona czy działa. Właśnie wczoraj na konto wróciła mi pełna suma którą zapłaciłem. Więc jestem ponad 3k do przodu. Nie po to człowiek ma mózg żeby tyle płacić. Tak, zgadza się, skopiowałem. Trzeba było pilnować, tylko debil by nie spróbował.

Ale jest jeszcze jedna rzecz. Jak widać w oryginale jest jeszcze plastikowa czarna rączka. Co ciekawe jej montaż wymaga by rurka nie tworzyła zamkniętej pętli, czyli rurki tworzą coś na kształt koślawej litery H z zagiętymi górnymi ramionami. Przecięcie rurki ma dwa zadania, pierwsze to możliwość montażu rączki na cztery nity, a drugie to przerwanie pętli, duża powierzchnia zwartego zwoju powoduje interferencje z cewkami odbiornika. Prąd indukowany w zwoju jest zależny od powierzchni, jak przetniemy zwój to prąd będzie zero, więc i nie bedzie interferencji z cewkami odbiornika.

To jest akurat rzecz którą doszedłem drogą testów i dedukcji. Bo już nie miałem czasu na testy oryginalnej gdyż kurier zabrał praczkę.

Drugi wątek to RCD typ B z aliexpress.

Cena również niższa 10 krotnie względem EATONa, Schneider czy Siemensa.

Rozebrałem ją żeby zobaczyć jak jest zbudowana, było to dosyć proste bo trzeba było odkręcić tylko 4 śrubki. Fajnie widać priorytet toru N.

https://youtu.be/bTUsGSikylM

W szkole na laborkach zmierzyłem prąd różnicowy do zadziałania. Przy 50Hz nie ma zaskoczenia, w końcu to jest normalna częstotliwość sieci. Ale dobre jest to że działa też dla DC, wyszło mi że przy ok 20mA.

Ale chyba będę musiał powtórzyć pomiary, tak dla zasady i pewności wyników. Zwłaszcza dla wyższych częstotliwości, wg normy taką RCD typ B powinna działać do 1kHz, jak widać już przy 500Hz potrzeba ponad 100mA do zadziałania.

Ale to może wynikać z metody pomiaru, bo wszystkie anomalie wstrzykiwałem w tor N. Niby nie powinno to robić różnicy dla układu bo wszystkie tory przechodzą przez przekładnik Ferrentiego ale akurat ta konstrukcja ma wbudowaną elektronikę i mierzy napięcie na każdej fazie. Po przebudowie układu na wstrzykiwanie anomalii do toru fazowego, prądy mogą się zmienić. Sprawdzę to. Tak samo jak zrobię test z obciążeniem prądowym przez długi czas, jakieś 50A przez kilka h, z pomiarami temperatury i spadkami napięcia.

Śledźćcie temat, zwłaszcza ci z #oze #fotowoltaika #PV

Ostatnio kupowalem 2 szt iphonow w seulu, 16 pro 512gb wychodzil jakos 5200zl.

Teraz chyba wezme w singapurze na handel albo dla siebie - 256gb 4100zl. Takie ceny to ja rozumiem

#apple #iphone #elektronika

Niestety sterownik kupiony za 30 zł się zdupcył, pokazywał za duża temperaturę jak zadaną i sterownik nie włączał kabla grzewczego (prawdopodobnie termistor być od wilgoci szlag trafił)

Ale nie ma tego złego co by na dobre nie wyszło. Wykorzystałem na szybko starą ładowarkę od telefonu, dwa moduły z przekaźnikiem wyświetlacz z konwerterem i²c sonde z czujnikiem temperatury ds18b20 no i klona Arduino nano. W 1.5h zobie zlutowalem i zaprogramowałem ulepa w celu ratowania sytuacji z ukorzenianiem sztobrow.

Przyznaję nie było czasu na obudowę i zapewnienia większego bezpieczeństwa na obecną chwilę.

Edit: te wszystkie elementy leżały w pudełku z przydasiami jakoś od 2020 albo 2021 roku

#elektronika #gownowpis #majsterkowanie #ogrodnictwo

czyli i tak ch.

https://www.youtube.com/watch?v=xFBVeAfCS_o

#elektronika #ciekawostki

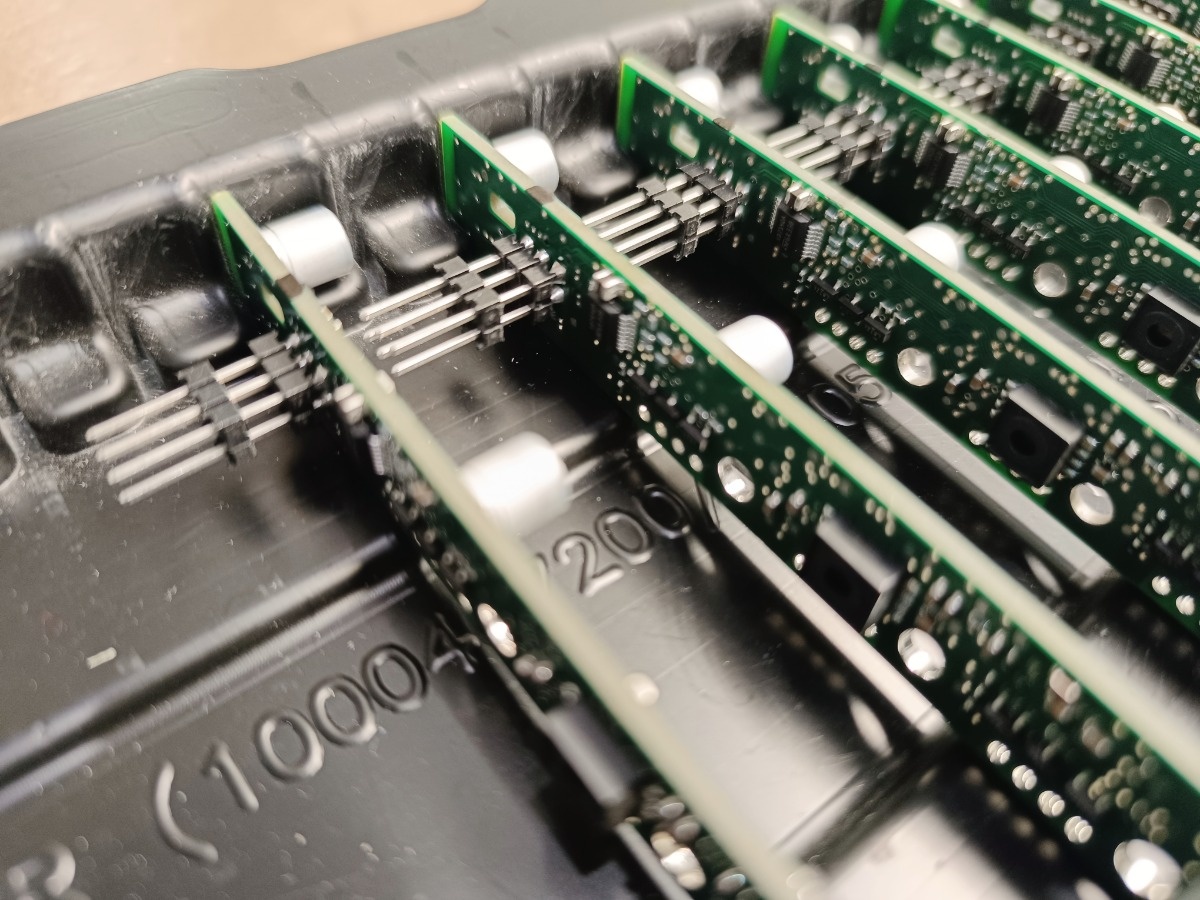

Trochę relaksu i powolnego poniedziałkowego rozruchu przy rozlutowywaniu i lutowaniu. @Shagwest wymienili Ci odsysarkę po złożeniu reklamacji?

#elektronika #pracbaza

Dezynfekcja szafy elektrycznej po tym jak ktoś przypadkiem powiedział obok żart.

Nie ma heheszków z elektroniką @koszotorobur

https://streamable.com/09r249

#elektronika #automatyka #heheszki

#elektronika #youtube #heheszki

https://www.youtube.com/watch?v=y-a5rJ2ql10

#lutowanie #elektronika #diy #porady

Jaki topnik kupic?

Nigdy nie uzywałem topnika w paście/żelu, zazwyczaj tylko cyna/kalafonia.

Potrzebuje poprawić zimne luty na takim układzie jak na zrzucie ekranu.

Ej, kurde ten. Jest jakaś godna polecenia marka zamienników baterii do laptopów? Mam dość GreenCella i szukam alternatywy.

#baterie #komputery #laptopy #technologia #elektronika

Nieprzyjemna niespodzianka. Niecałe 2 lata temu kupiona podkaszarka AL-KO z akumulatorem 36V a teraz na wiosnę aku martwy. Nie chce się w ogóle ładować

#elektronarzedzia #ogrod #elektronika #zalesie

#instrumenty #elektronika pomocy! zrobiło się kilka nieplanowanych wolnych chwil, to piszę.

mam takie combo gitarowe (Kustom KG112FX) które to ma tylko dwie wady:

1. beznadziejny przester, na prawdę gówniany, jak kostki exara lub behringera


2. jest piekielnie głośny na domowe warunki.


I właśnie punkt 2 jest przeszkodą, bo nie da się go tak ściszyć, żeby można było komfortowo sobie pograć w pokoju.

droższe konstrukcje mają coś takiego jak ogranicznik mocy. nie wiem dokładnie jak to działa, ale przychodzą mi do głowy dwa rozwiązania:

1. opornik na kablu głośnikowym (jaki dobrać? wzmacniacz się nie upali?)


2. potencjometr głośności wymienić na jakiś z szerszym zakresem


ew trzecie, to potencjometr dodatkowy, gdzieś na kablu głośnikowym (?)

pomożecie?

@myoniwy ?

Powiem wam, że jednak jakiś rozwój w magazynowaniu energii jest. Stary #akumulator w #kamper wyzionął ducha, więc był czas na wymianę. Padło na #lifepo4, no i cena względem ceny 4 lat temu spadła kilkukrotnie (2000zł za 100Ah do 1500zł za 360Ah z BMSami i całym okablowaniem). Całość wymiany poszła bezproblemowo mimo pomocy młodego (świecić musi się jeszcze nauczyć). Zobaczymy jak BMS będzie dział przy deklarowanym obciążeniu (300A ciągłego prądu), chociaż maksimum co aktualnie jest do niego podpięte to przetwornica 1,5kW, więc będę musiał jeszcze poszukać czegoś prądożernego na 12v xD.

#elektronika

Wie ktos, gdzie znajde takie duze lustro z wbudowanym tv? Szukam i znalezc nie moge, tylko jakies lazienkowe popierdolki.

#telewizory #elektronika #technologia

Nie ma aktualnie czasu na nic, datalogger niedokończony, w pracy młyn, głowa pęka bo jakieś kłopoty z błędnikiem (lvl 40+), więc to dobry moment na rozpoczęcie nowego projektu komputerka do sterowania komory do owocowania grzybów.

Kocham moje adhd.

#elektronika #arduino #esp32 #blueoystercult

ale sztuka misterna

https://youtu.be/RI88e9cHAkk?si=cel4t6ZtoNBxkXX0&t=62

#retro #staretelewizory #elektronika #diy #ciekawostki #technologia

Mam zestaw 5 takich głośników (2 lewe, 2 prawe i centralny). Miałem wzmacniacz jakiś Yamahy ale piorun niedaleko walnął i się spalił. Nie znam się zupełnie, poradźcie co będzie pasowalo

mam gumowe ucho wiec specjalnie nie zależy mi na jakości, zresztą te głośniki tonsila to też chyba nic dobrego, więc moje jedyne wymaganie to wejście optyczne.

i cena najlepiej 300-400 zł za używkę na olx

dzieki

#audio #elektronika

To te słynne głośniki bezprzewodowe?

#elektronika #heheszki
