Komu hajendowy bezpiecznik za 40kPLN?

#audiovoodoo #audiofile #bekazaudiofili #elektronika

Trzeba kitajcom zaznaczać jakie warstwy chcę mieć zrobione? Czy np żeby mieć silk ale i fab trzeba pisać? Jakie pliki z kicada trzeba wysłać? Gerber czy inne wolą w pcbway? I czy edge cuts musi mieć przerwy dla nich czy po prostu sami sobie zrobią by się nie rozleciało na elementy?

#pcbuild #pcb #elektronika

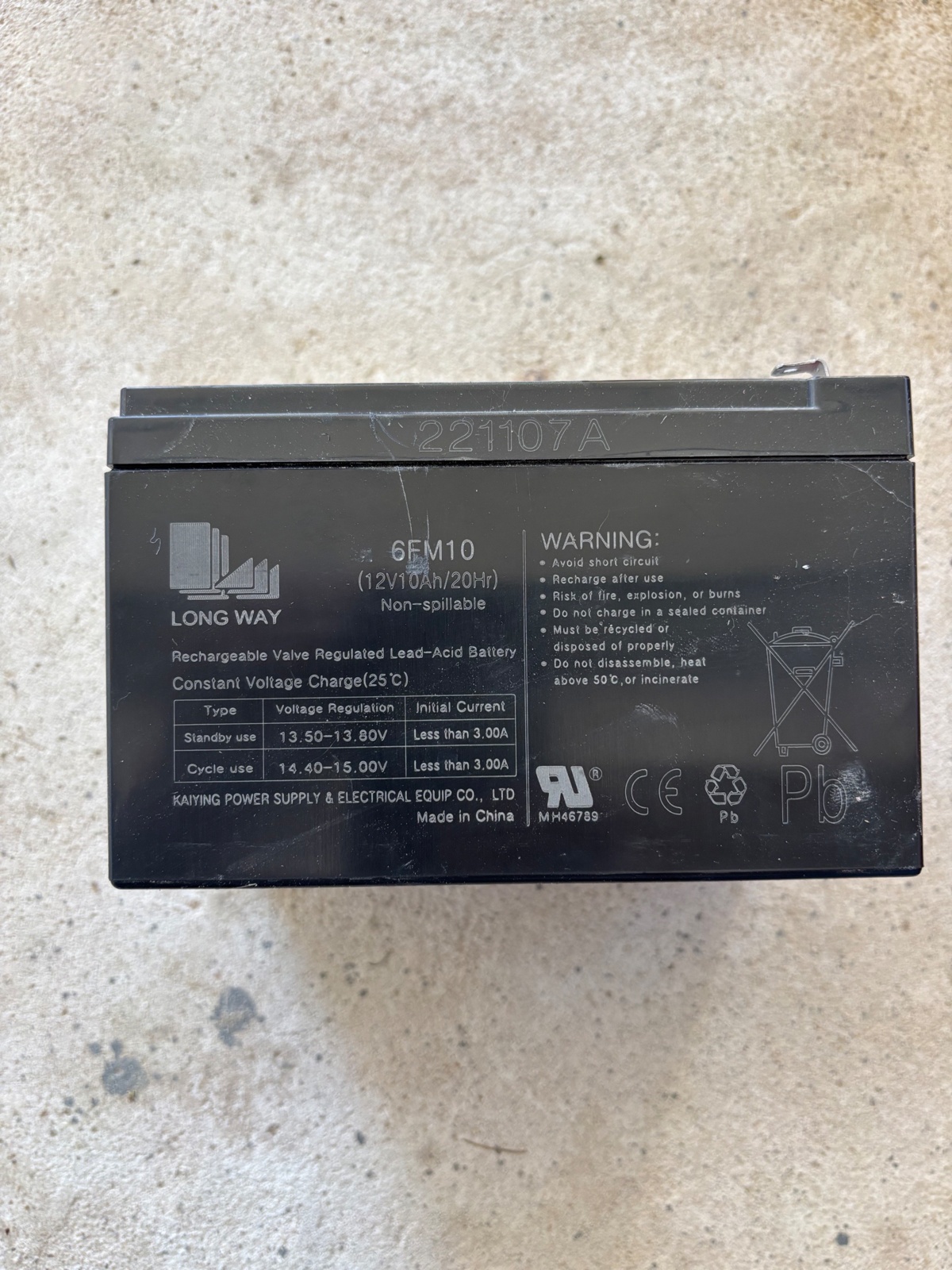

Wyjalem tego sk⁎⁎⁎⁎syna, bo go jednak nie za bardzo laduje, pewnie sie zejsral. Tzn cos tam podladowuje, ale bardzo szybko pada, nie ma pojemnosci.

Jako ciekawostke wrzucam, bo @myoniwy pytal o typ.

To ladowarka 12V powinna go normalnie ladowac, c’nie?

#elektronika #elektryka

#elektronika

W końcu, po 2 dniach (a raczej nocach) walki z kamerkami YI Lite, które dostałem po 10 zł sztuka, udało mi się je przywrócić do życia.

Ostatnio pisałem że kupiłem kilka kamerek sportowych YI, dwie działające i dwie dorzucone po dyszce od tak. Pierwotny plan był taki, żeby z dwóch niedziałających zrobić jedną, ale to nic nie dało. Jedna się uruchamiała ale nie działało UI, druga tylko diodami migała i nic.

Z pomocą chata gpt i tego drugiego deepseek podłączyłem się do pinów uart na płycie głównej tej całkowicie padniętej i ku mojemu zaskoczeniu jakoś żyła, tylko nie mogła nic załadować.

Long story short po wielu próbach ręcznego update przez uart i przeglądaniu logów z terminala, doszedłem że wystarczy na kartę SD sformatowaną FAT32 i rozmiarem jednostki alokacji 32KB wrzucić plik firmware z dopiskiem _restore

Po tym kamera sama się zaktualizowała i wstała całkowicie do żywych.

Drugą ożywiłem w dokładnie ten sam sposób w minutę i teraz mam 4 sprawne kamery

#konstruktorelektrykamator

Siemaaaaaa

Kolejny nieduży wpis, trochę o #elektryka trochę o #elektronika no i trochę o #chemia

Co którzy śledzą uważnie tag wiedzą że rozpocząłem projekt budowy dopalarki do kabli. Wczoraj tłumacząc pewnej osobie jak to działa zorientowałem się że to jest po prostu AED, tylko większy. A mam taki w domu, zaraz zabiorę go do szkoły i zrobię testy.

Ale wracając do mojego projektu. Kondensatory mają być ładowane do 6kV. Więc potrzebne jest źródło zasilania na takie napięcie. Pierwszy pomysł to trafo do Neonów, ale mała wydajność i brak regulacji. No to trafo zasilone przez falownik. Zadziała ale trzeba zbudować falownik. No to lepiej już zrobić przetwornicę. Do tego potrzebny jest układ PFC, znalazłem na Ali taki do 1kW za 315zł.

Ale po chwili zorientowałem się że po co mam kupować PFC z Ali, i budować przetwornicę. Przecież mogę kupić zasilacz ATX i tam już jest wszystko gotowe, PFC jak i przetwornica. Tylko trzeba trafo wymienić.

Więc kupiłem na allegro zasilacz który wg tabliczki na 1800W, z czego 1600W na 12V czyli 133A. Jak mała spawarka. Gdy przyszedł pierwsze co zrobiłem to go rozkręciłem zrywając plomby "gwarancyjne".

W środku zastałem taki widok. Ogólnie bardzo mało elementów. Chociaż był też jeden nadmiarowy, czyli odcięta nóżka z diody lub tranzystora przylutowana przy optotranzytsorze. Dobrze że nie uszkodził się. Ale żeby być pewnym działania trzeba go obciążyć blisko mocy nominalnej.

Więc trzeba sztuczne obciążenie, To=U/I czyli 12V/133A = 0,09Ω Skąd tu wytrząsnąć rezystor o takiej rezystancji i mocy blisko 1,5kW? Jak to skąd? Ze szkoły XD, rezystor wodny który sam zbudowałem chodząc do technikum.

Metalowy zbiornik z nierdzewki jako jeden biegun, a trzy elektrody też z nierdzewki jako drugi biegun. Wody pod samą krawędź i pół kilo soli. Solnik jak się patrzy.

https://youtube.com/shorts/tngctYaNNrE

Tu jest miejsce na cześć o chemii.

W trakcie elektrolizy wodnego roztworu chlorku sodu (sól kuchenna) na jednej z elektrod wydziela się wodór a na drugiej chlor, inaczej niż w przypadku elektrolizy czystej wody gdzie będzie wodór i tlen.

Chlor jak wiadomo jest gryzący w gardło i w nos, ma właściwości dezynfekcyjne. Podobnie do podchlorynu sodu który też powstaje w tym procesie ale zostaje związany w roztworze.

Dlatego takie zabawy powinno robić się w dobrze wentylowanych miejscach.

Wyszło że przy 120A przez kilkadziesiąt minut już się przegrzewa i się wyłączył, ale to jest 1440W, a przy 100A pracował przez ponad godzinę i nic się nie stało. Więc do pracy z dopalarką jak się patrzy.

Ale jak już mam zasilacz na 12V który łatwo przerobić na 24V, wystarczy diody przelutować. To mogę zrobić po prostu osobną przetwornice z 24VDC na 6kVDC, co prawda trzeba zrobić wszystko od nowa, ale daje to możliwość zasilenia z dwóch baterii 18V Makita połączonych równolegle. Jedna może dać 20A ciągłego i 30A w impulsie, więc z dwóch w pełni naładowanych mogę ciągle pociągnąć 800W. Ciągle, 800W to wydrenuje je w jakieś 10 minut, ale dłużej raczej nie będzie trwała lokalizacja miejsca uszkodzenia.

Więc pewnie to będzie droga którą pójdę. Nowa przetwornica i to pewnie w topologii LLC z 24 na 6000V z trybem CC do ładowania kondensatorów i CV do testu napięcia przebicia.

PS. Znowu nie było prądu na wsi, i musiałem się ratować bateriami z makity żeby uruchomić falownik deye od #fotowoltaika w trybie offgrid.

https://youtube.com/shorts/LosJ0OHvYi0

PS.2 Jesień pełną parą. Szyby zaszronione. #zimowypierdalaj

Apropos tego wpisu - https://www.hejto.pl/wpis/elektronika-chyba-mi-sie-zesral-zasilacz-taki-jak-na-fotce-i-cos-nie-moge-znalez

Ladowarka zaproponowana przez @Semicolon - https://amzn.eu/d/idO3Z9d nie ladowala, natomiast ta, ktora miala mi spalic chate naladowala elegancko - https://www.joy4kids.eu/pl/p/LADOWARKA-12V-2000mA-zasilacz-do-pojazdow-na-akumulator-z-dioda/853

@myoniwy @Asior @Michumi @Trismagist @GitHub @nypel @Marchew

#konstruktorelektrykamator #elektronika #elektryka

Niestety przy próbie pomiaru prądu mi się ciągle resetuje i nie wiem czemu, gdy jest włączony na przełącznik jest ok. Sprawdzałem na anengu i prakside

#elektronika #diy

Ma ktoś pomys? Jest to niezbędne by pomierzyć czy prawidłowo usypiam tel.

Zrób 2 pady do mało używanego radia

zrób tylko jeden pin do anteny GSM

urwałeś ten jedyny pad. Co za matoły

#elektronika

@100mph to nie ty czasem miałeś być w komisji do SEP? Bo jak tak to jest temat.

#elektryka #elektronika

#telefony #smartfony #elektronika #pytanie #kiciochpyta

Śledzi ktoś tutaj rynek smartfonów? Tata szuka czegoś do 2500 zł, wymagania bardzo sprecyzowane czyli żeby działało wszystko dobrze i nie musiał go za 2 lata wymienić. Jakby go nie musiał ładować 2 razy dziennie to też spoko

Teraz ma starego Samsunga Galaxy S10+, firmowego też ma Samsunga więc ja bym poszedł w Samsunga S24 i pora na CSa. Chyba że ktoś tu mnie wyprowadzi z błędu i jest coś dużo sensowniejszego w tym budżecie?

#elektronika chyba mi sie zesral zasilacz taki jak na fotce i cos nie moge znalezc identycznego. To do ladowania samochodzika elektrycznego. Hejto pomusz, bo nie wiem jak bardzo inny moge, zeby czegos tam nie spierdolic w aku.

Wolam naczelnego @myoniwy

#konstruktorelektrykamator #elektryka

Człowiek-Lama zagadał do mnie kiedyś, że chciałby taki fajny dzwonek co to przerasta chińskie zabawki. Później poganiał mnie swoją teściową, ale ja się nie ulęknę!

Nie trzeba mi co pół roku powtarzać, zrozumiano?! ( ͡° ͜ʖ ͡°)

Projekt, wykonanie, debug, kod itede. własne.

Na razie prototyp. Koncept zostaje ten sam, ale forma mocno się zmieni.

Na razie dzwonek jest sparowany na siłę ze sobą, nie ma kilku przewidywanych funkcji, ale jest oszczędzanie energii po stronie nadajnika zasilanego z trzech baterii R4.

@LaMo.zord

#macmajster #chwalesie #elektronika #diy #zrobtosam #agd
