Odbudowa uszkodzonej izolacji i powłoki w kablu nn 0,4kV

@myoniwy jeśli nałożysz pcv przed samowulkanizującą to nie pozwolisz tej drugiej skleić się z oryginalną izolacją czy powłoką, a o to przede wszystkim tutaj chodzi, pcv to jest tylko po to by żyły się nie skleiły.

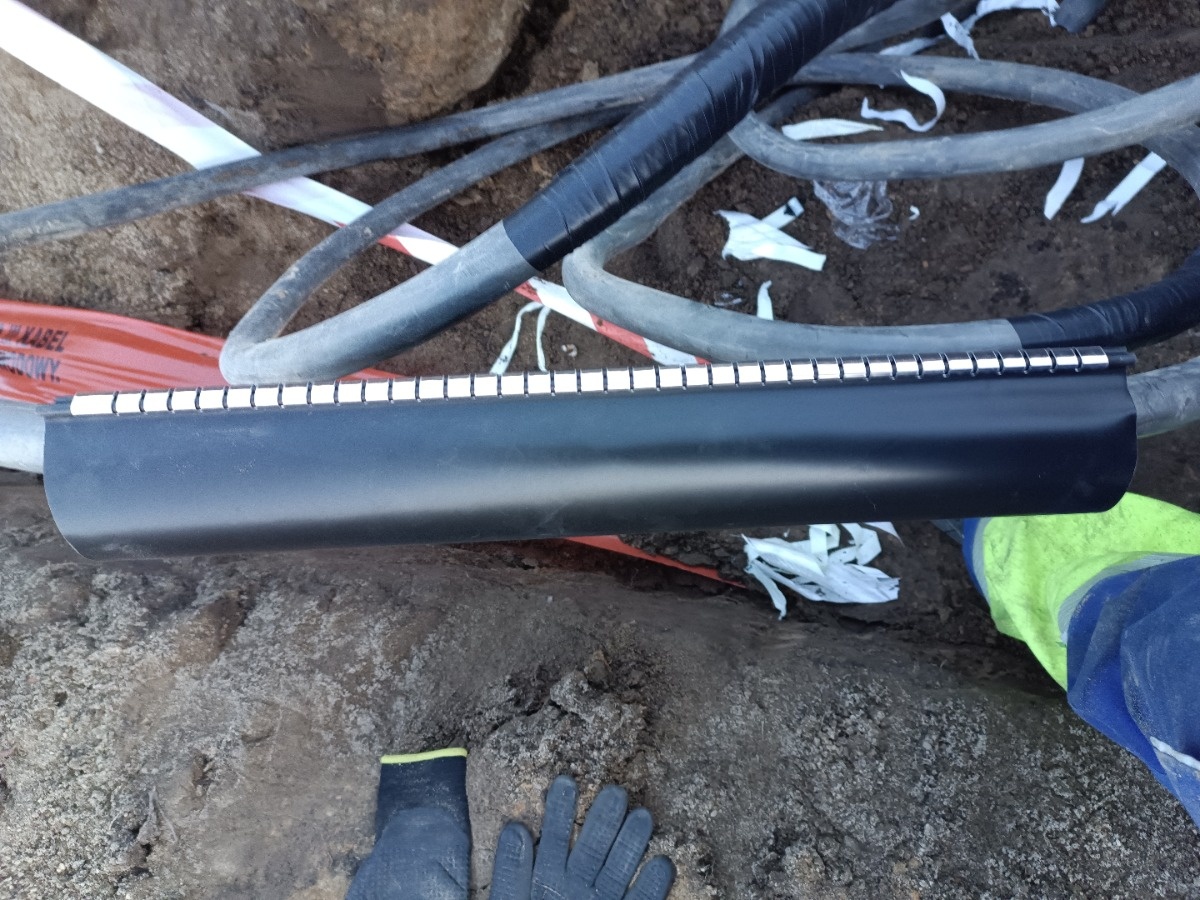

Plat wcale nie jest taki drogi

https://sklep.ke.pl/platy-termokurczliwe-typ-srmahv-srmahv-76-22-1000-427053-cellpack-1175132

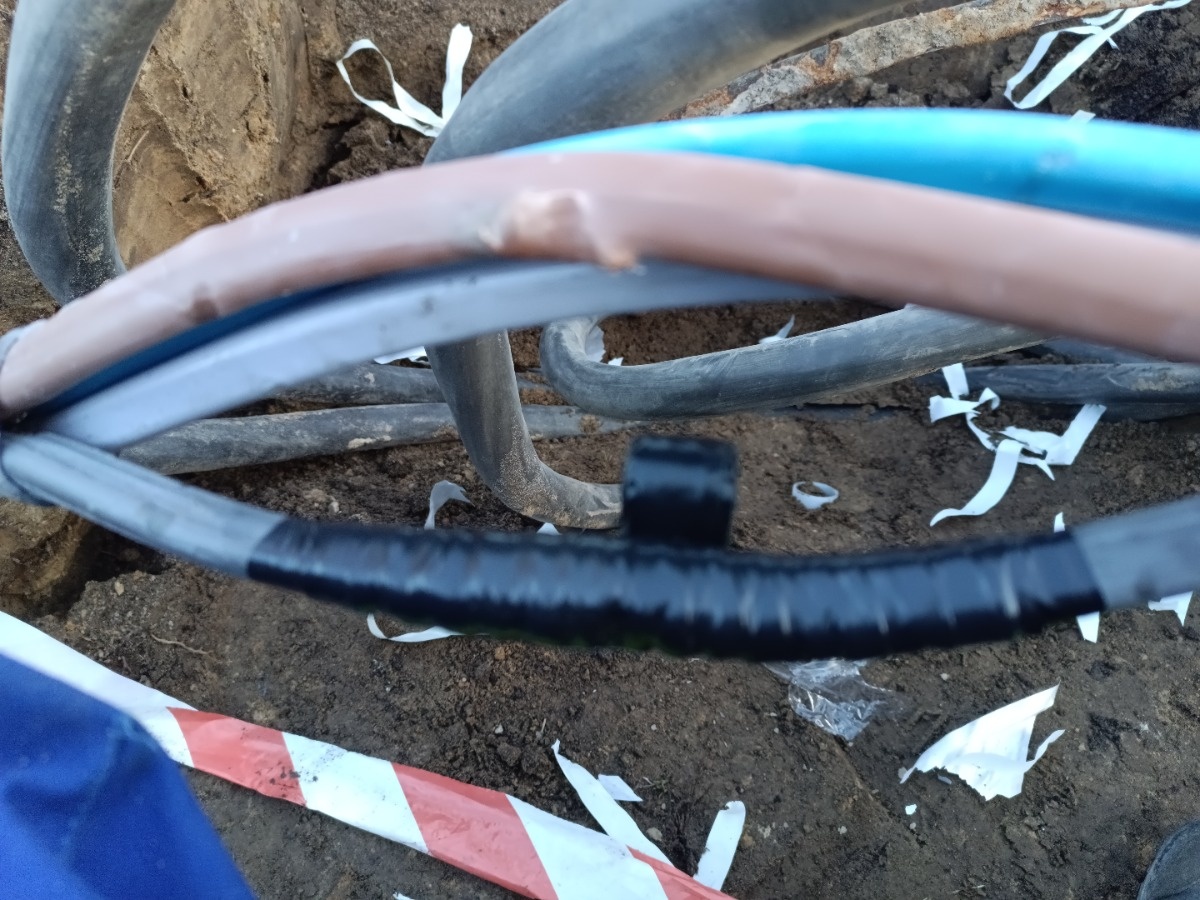

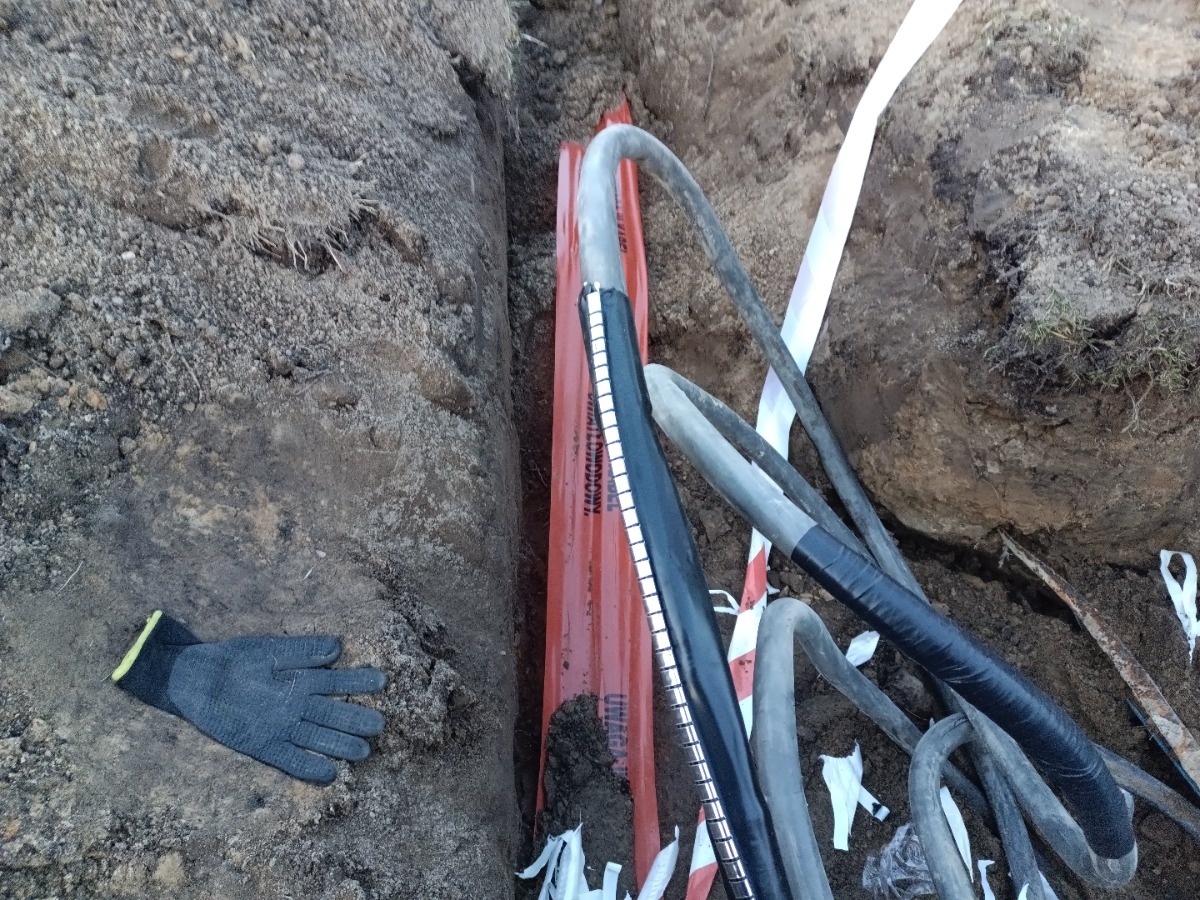

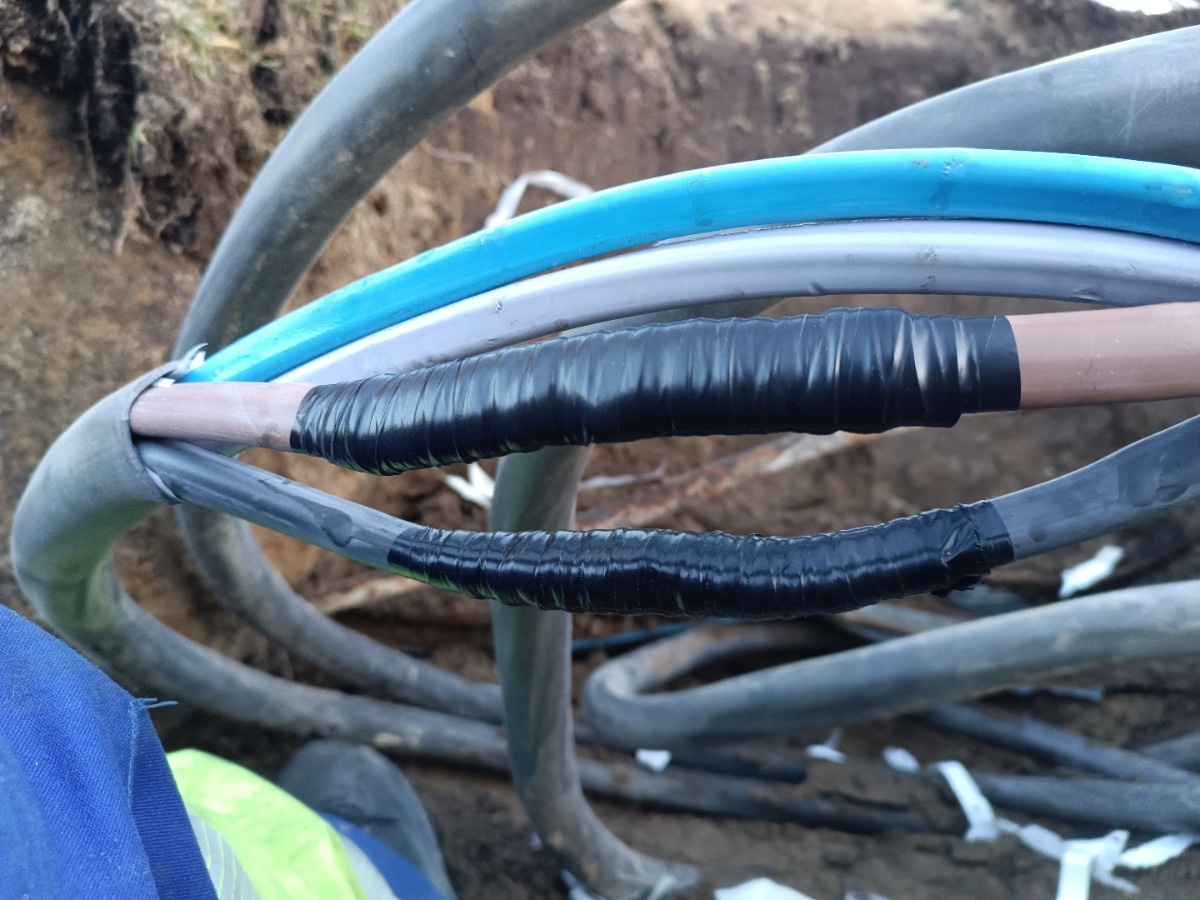

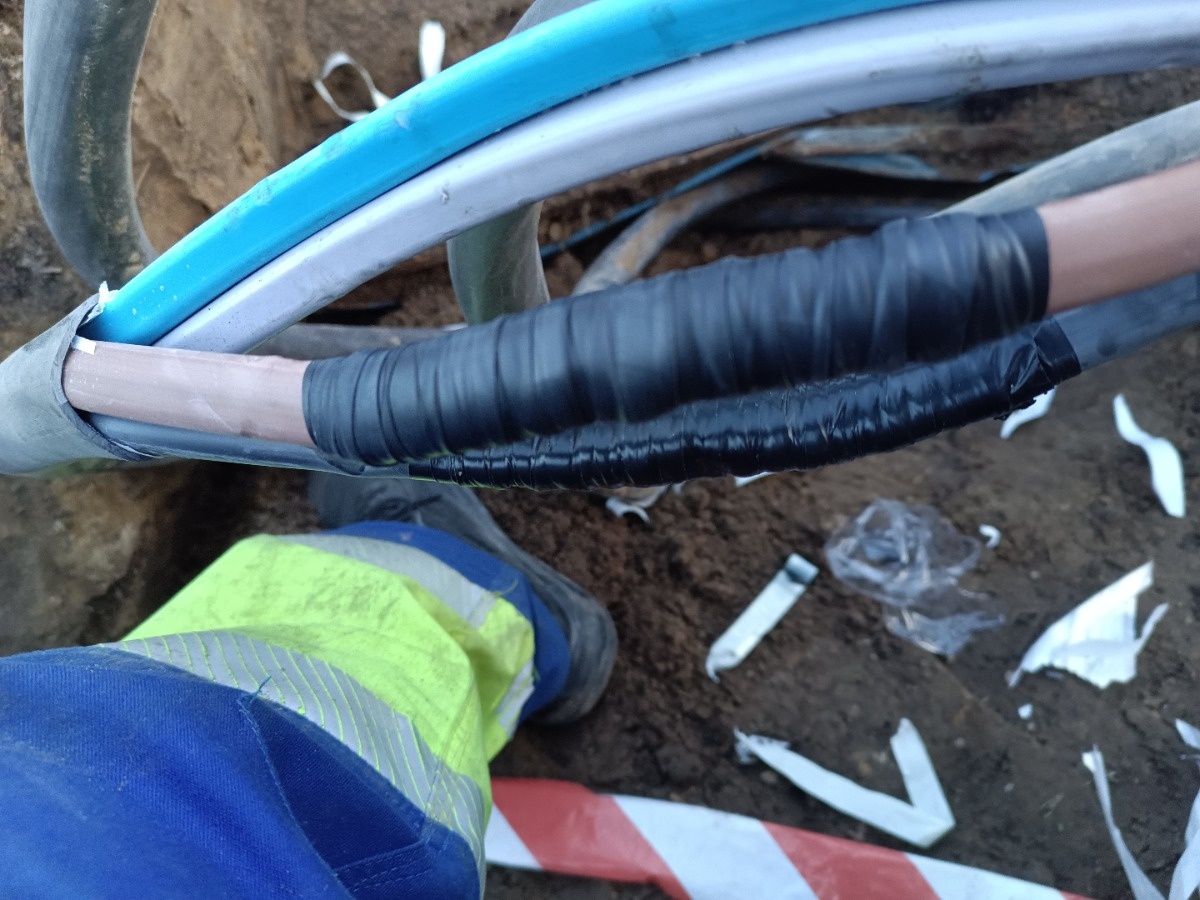

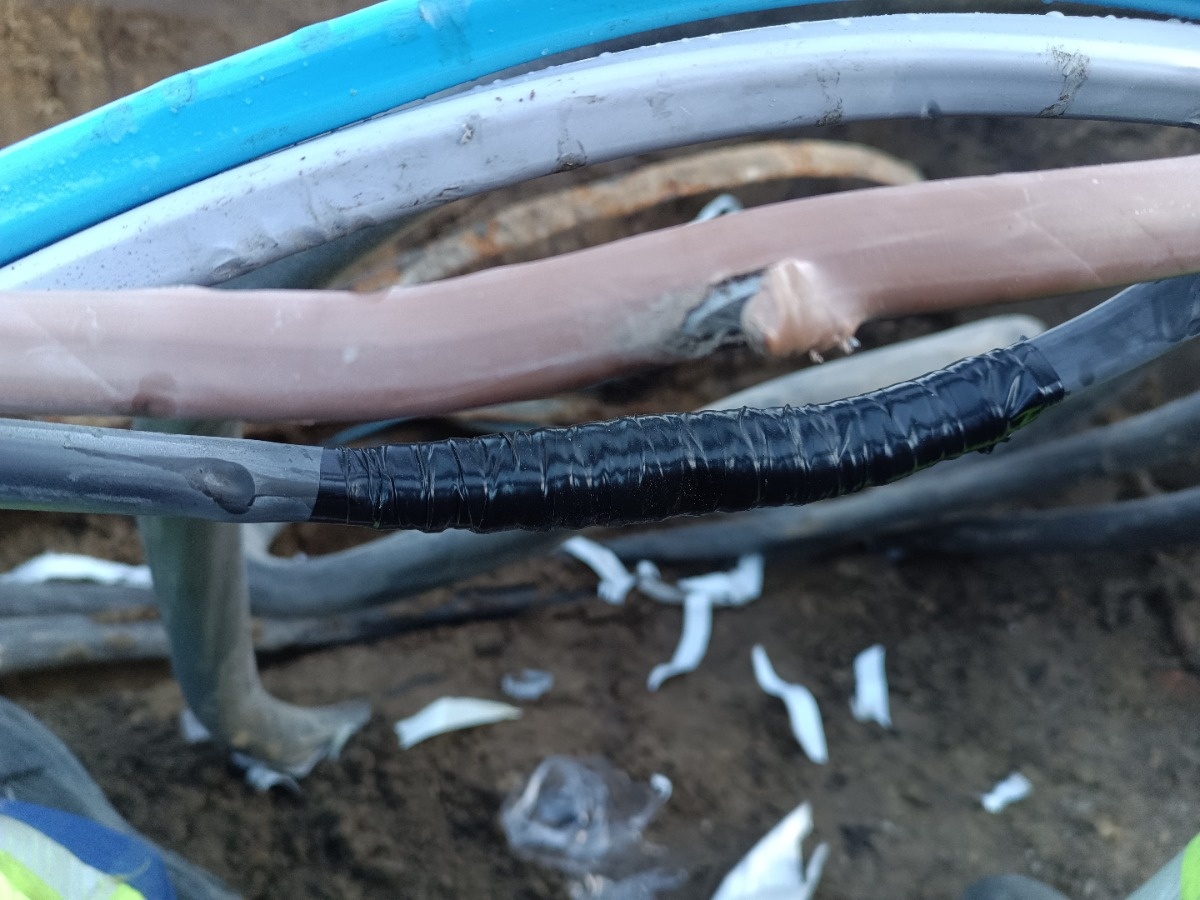

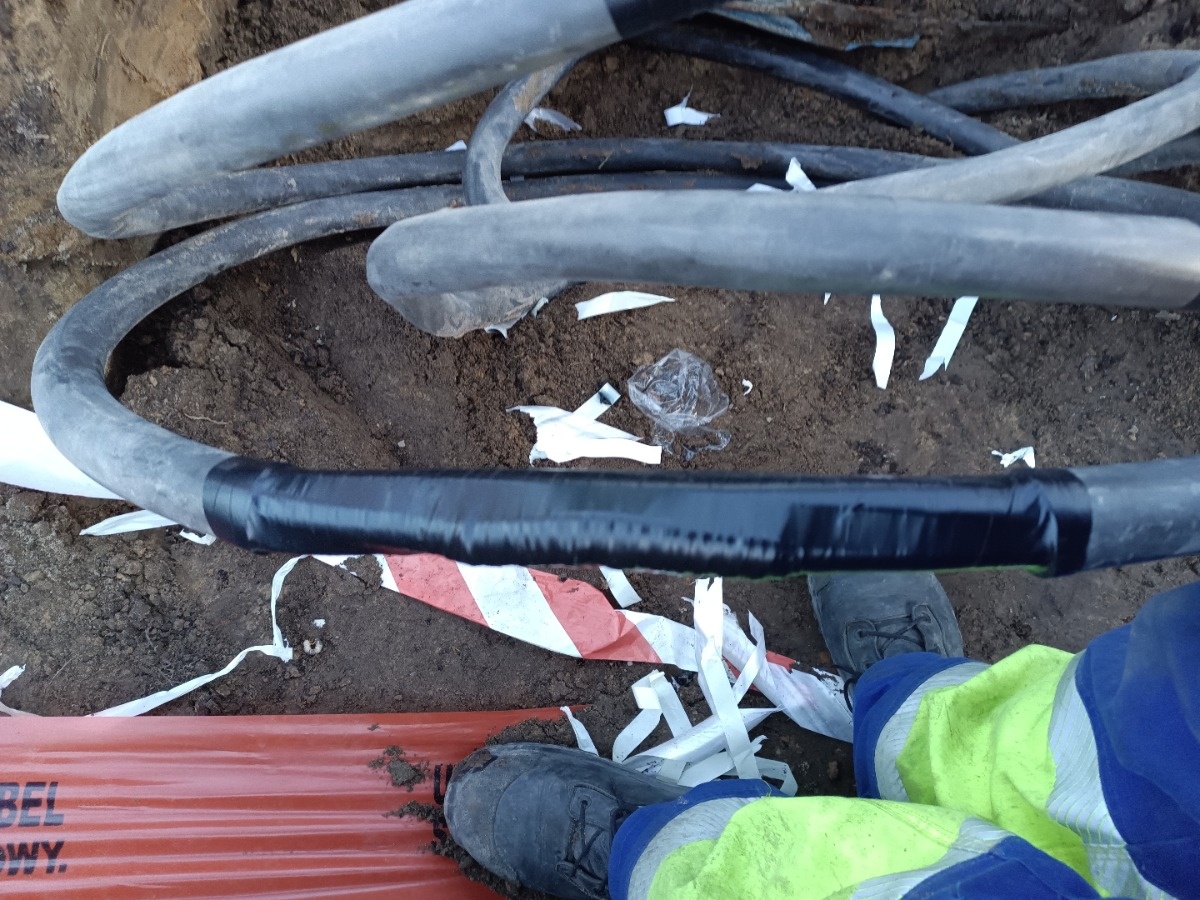

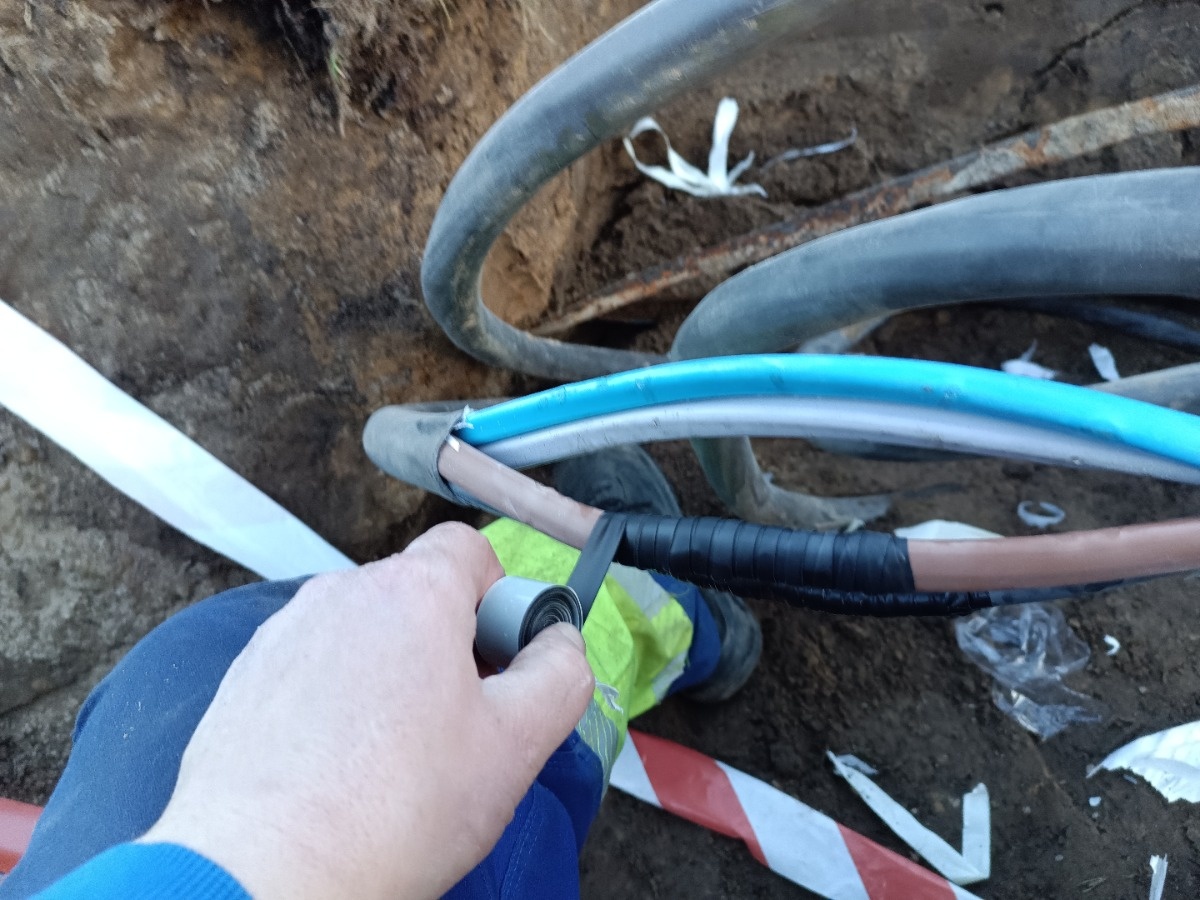

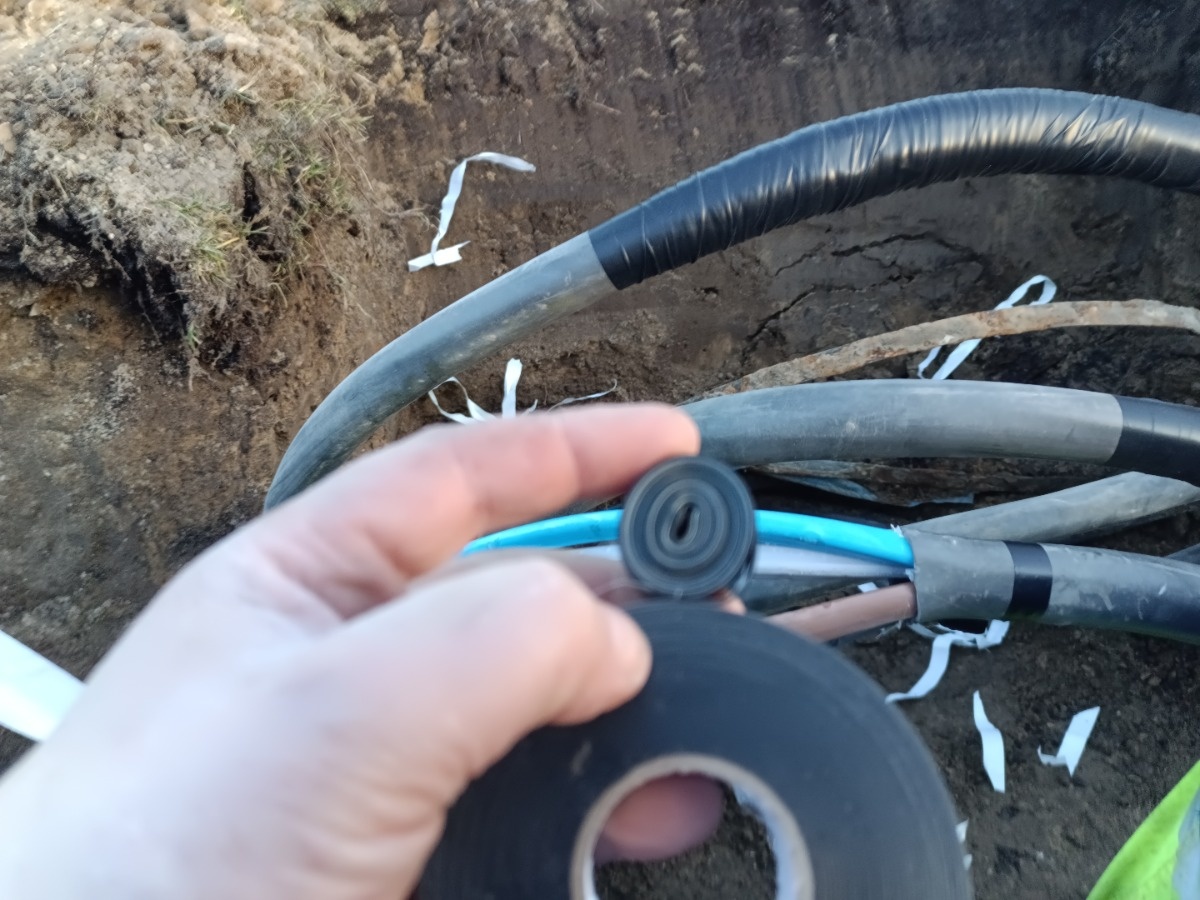

@winiucho każda kolejn warstwa zachodzi na oryginalną izolację. Izolacja żył odbudowana PCV, przy takim uszkodzeniu to z 10cm długości. Potem wszystkie żyły opierdzielone PCV z 5cm zakładem na oryginalną powłokę, na to samowulkanizujaca, też z 5cm zakładu na oryginalną powłokę, i znów PCV. Każda warstwa dłuższa od poprzedniej.

@myoniwy masz na myśli takie nawijanie jak przy papierkowej izolacji

@winiucho Tak

@myoniwy ale przy niskim napięciu to nie ma większego sensu, wiesz o tym?

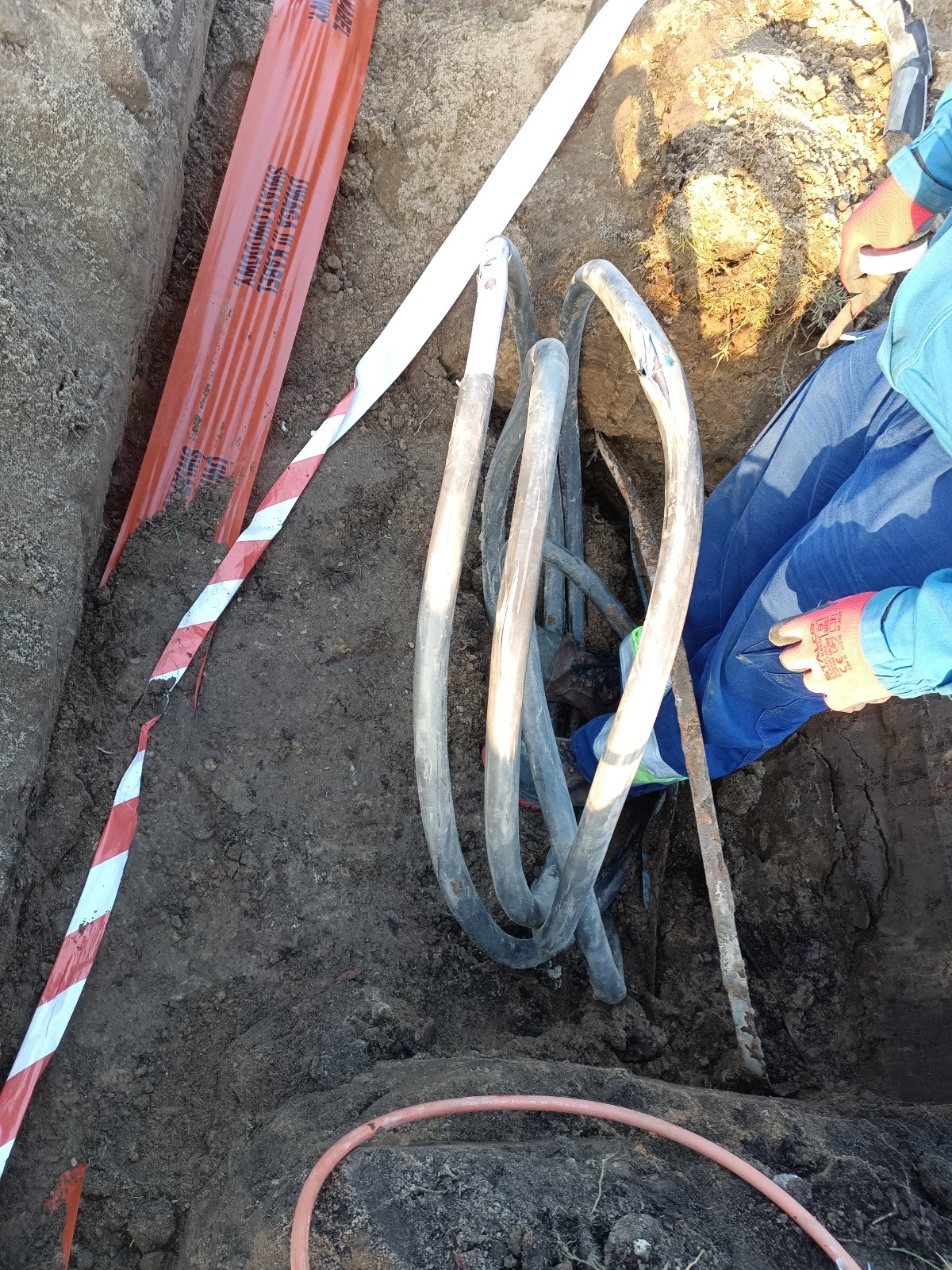

@skorpion ktoś miał w projekcie zrobić zapas przed szafką kablową to go zrobił, stare dzieje, teraz już od tego u nas odeszli

@winiucho przecież taki zapas to kropelka przy budowie przesyłu

to chociaż podziel się wiedzą, dlaczego odeszli?

@skorpion zamysł zapasów był taki aby w razie uszkodzenia konca kabla odkopać zapas i wybrać z niego tyle ile potrzeba, w praktyce to oznaczało żmudne kopnie szpadlem i w ciul roboty przy tym było no i zdarzalo się dużo uszkodzeń jak wyzej bo przecież nie kopali w trasie kabla.

Teraz jeśli masz uszkodzenie kabla przy jego koncu to zwyczajnie robisz mufę i z bani, no i nikt nie rozwali kabla w zapasie bo wg nowych norm kabel 150mm² ma promień gięcia 120cm, więc pętla zapasu to 240cm, gdzie to zmieścić?

@winiucho dziękuję

@skorpion 3% zapasu na faliste ulozenie linii, jak kabel jest uszkodzony na dluzszym odcinku to wymienia sie jego fragment

@winiucho jest druga przyczyna - tryb P+W generuje poszukiwania oszczednosci wykonawczych juz na etapie projektowania

@winiucho pytanie laika - wiem, że nie wolno na przykład przedłużacza zwiniętego odpalać, bo się przegrzewa (albo robi się z tego cewka czy coś takiego, nie znam się) - nie ma ryzyka w takim kablu z dużym napięciem, że się zrobi przypał z tego tytułu jak jest zwinięty?

@Rafau nie ma najmniejszego ryzyka, za mało zwoi w porównaniu do przedłużacza.

@winiucho dziękuję!

@Ravm w Polsce

@winiucho no, w jakiejś dziurze.

@Ravm no, w jakiejś dziurze.

Sosnowiec?

EDIT: a nie bo @winiucho napisal ze w Polsce

@Opornik wiedza i doświadczenie

@sebie_juki nie chcesz wiedziec ile kosztuje naprawa kabla swiatlowodowego ;) przy odrobinie nieszczescia to moze byc rownowartosc kilkuletniego samochodu

@100mph wiem. I wiem, że od ok. 20 lat parę podmiotów w PL ma spawarki do światłowodów (w sensie że nie do 12 żył, tylko takie na gruby kabel). Ale nadal droga impreza.

@100mph Jaki rząd wielkości? Mówimy o np. 48J.

@100mph nie, no bez przesady, to akurat był 4 żyłowy, chlopaki po znajomości kasują 50 za pojedynczy spaw

@sebie_juki nie, no co Ty, nie będziemy tacy jak oni

@Marchew @winiucho nie znam obecnych stawek ale w okolicach 2013 roku za przerwanie kilkudziesiecioparowego swiatlowodu Elmo czyli firma obslugujaca Orange wystawila mojemu bossowi niecale 30k fakture xD pamietam, ze robiac instalacje w bloku, podwykonawcy mielismy zaplacic za samo spawanie swiatlowodu rownowartosc spawarki swiatlowodowej ze szkoleniem 2 osob do obslugi - sam umialem spawac swiatlowody i namawialem bossa zeby zrobic to samemu bo dawalo realne oszczednosci w przyszlosci - jesli dobrze pamietam to wowczas 1 spaw na inwestycji to bylo ok. 120zl netto

@100mph Całkiem pokaźna kwota.

Ja słyszałem o kwocie 50zł za spaw.

Ale do tego trzeba doliczyć we własnym zakresie wykopanie / zasypanie dwóch kolejnych dziur, spawacz tylko spawa : ) + jakieś drobne typu mufy, markery itp.

@3majmipiwo jakiego typu to był kabel?

@winiucho Ziemny aluminiowy 4x240. Na tej nitce (tych 5 kabli) chodzi aktualnie maszynownia chłodnicza zakładu, pobiera około 400kW mocy.

@3majmipiwo YAKY?

@winiucho Tak.

@winiucho YAKXS ;)

@3majmipiwo to ten ispektor jest na bakier z technologią

@3majmipiwo 400kW troche za bogato

@100mph Wychodzi 80kW na jeden kabel 4x240. Nie jestem elektrykiem, ktoś to zaprojektował, ktoś inny wykonał. Nie wypowiadam się czy to dużo czy mało.
