#pytaniedo #elektronika @myoniwy i inni

Czy zabilem aku w moto na smierc, jesli ladowalem go 5A przez kilkanascie godzin (a mozna 1, co potem zobaczylem na obudowie…) i w sumie ma napiecie ponad 12V, ale moto go jakby w ogole nie widzi?

Dobra, drugi post o data loggerze do badania aktywności elektrycznej grzybów.

Poniżej filmik z rejestracji przebiegu o amplitudzie 1V puszczonego przez dzielnik napięcia 1M - 1K Ohm. Jak dla mnie się bardzo podoba.

https://streamable.com/6npmgd

W stosunku do poprzedniego zestawu zmieniłem:

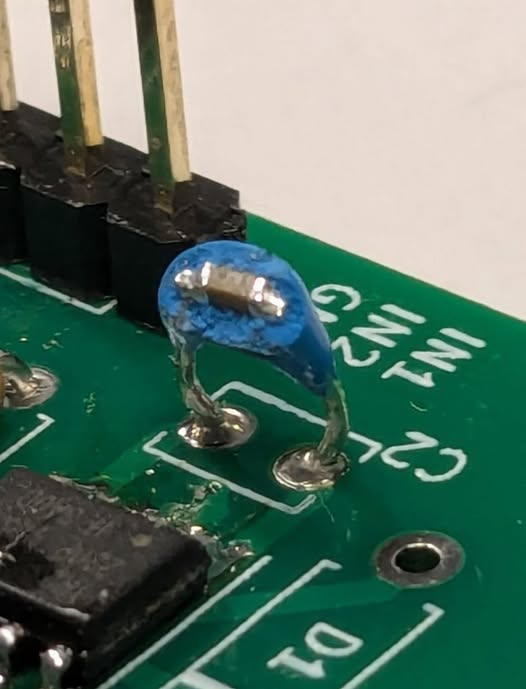

Usunąłem ICL7660 z płytki ze wzmacniaczem instrumentalnym AD620

Napięcie biorę z raspberry -> przetwornica symetryczna +- 6V -> LT3054(+5V) i LT3094(-5V)

Wywaliłem z płytki z AD620 potencjometr do ustalania napięcia referncyjnego, zamiast tego biorę je z płytki z przetwornikiem ADC (ADS1256) - to samo napięcie referencyjne dla obu układów.

Dodałem filtr LPF - RC podwójny o częstotliwości odcięcia ok 5Hz i nachyleniu 12db/oktawę między AD620 i ADS1256.

Myślę, że to całkiem nieźle jak na elektronika. Oczywiście mogło by być lepiej i czekam na wszelkie sugestie.

Teraz chcę dorobić więcej kanałów i jak się nawinie jakiś obiekt do badania to będę go zbadał.

#diy #elektronika #majsterkowanie #blueoystercult

Hej #elektronika

Możecie polecić jakieś sprawdzone moduły odbiorników audio bluetooth które NIE MAJĄ żadnych komunikatow głosowych? Bardzo dziękuję.

(bardziej chodzi mi o moduły do wbudowania niż gotowe urządzenia)

#diy #chinskiecuda

Własnej roboty panel bezdotykowy

#diy #ciekawostki #elektronika

Opis od autora:

幾年前，我曾經做過一個支援手勢互動的嵌入式作品，透過向左、向右滑動手勢來實現翻頁效果。但一直讓我困擾的問題是，過去這類手勢感測器因為其原理是光學訊號，所以必須保持無遮擋，必須挖一個孔讓它露出來，這樣看起來就不太美觀。那麼，有沒有辦法把手勢感測器藏起來，同時還能保持良好的效果呢？這一直是我無法解決的難題。

直到現在，我打算做另一個有趣的互動式作品，於是再次尋找是否有符合我需求的手勢感測器，結果不僅找到了，而且功能更強大，靈敏度與準確度更高，甚至能精確到手的 3D 空間定位。這樣一來，它可以在我的作品中發揮更多創意了。

最終，我成功整合了這種能穿透物體的手勢感測器，而且它使用 I2C 通訊協定，能夠輕鬆與微控制器對接。複雜的演算法可以事先配置並寫入晶片的韌體中，微控制器只需要透過簡單的 I2C 通訊，就能偵測手勢。

我的影片風格主要以故事性為主，面向大眾觀眾。因此，某些細節過程沒有深入說明，但我會將所有資料開源，並附上參考資料。

希望大家喜歡這支影片，也希望能夠提供一些參考，給有類似想法與需求的人。

在剪輯這支影片的尾聲時，我感冒了，所以趕緊錄了 A-Roll，在配旁白時狀況更嚴重了。如果這次影片的某些部分聲音有點奇怪，還請見諒。

https://youtu.be/Or8UPq3nDdc

Ej mam pytanie może mądre może głupie. Będę za granicą i kupuję sobie adapter UK-PL do gniazdka, powinienem się bardziej bać jak wetknę adapter i do adaptera złodziejkę dzielącą na 3 PL gniazdka? Bo kilka adapterów do UK mi się nie przyda, a złodziejkę w sumie mógłbym jeszcze użyć gdzieś.

#elektryka #elektronika

Różowej przestała działać soniczna szczoteczka do zębów. Nagle, ale dawała oznaki życia w postaci ładowania.

Szybkie rozebranie i zabawa mikrostykiem - brak reakcji. Zwarłem pęsetą by zasymulować impuls i poszło. Znalazłem dawcę, wyciągnąłem sprzęt i po 5 minutach roboty gotowe. Przy okazji przelutowałem blaszki aku w miejscu lutowania do PCBA bo też lubią w tym miejscu przestać kontaktować (przerabiałem kiedyś taki temat przy okazji szczoteczki Oral-B).

Działa ( ͡o ͜ʖ ͡o)

#elektronika #majsterkowanie

#konstruktorelektrykamator #elektryka

Pamiętacie wpis sprzed 9 dni o szukaniu zwarcia w starym kablu papierowo olejowym?

Kto nie to niech sobie przeczyta, a kto tak to jedziemy dalej.

W końcu dostałem w swoje łapska fanty z tej roboty, czyli mufę która była uszkodzona i głowicę ze słupa. Kawałek kabla z głowicy obrałem warstwa po warstwie jak cebulę, tak żeby było widać z czego jest zbudowany.

Najpierw symbol, HAKFtA, wygląda jak przypadkowy ciąg znaków jak nazwa folderu tworzonego na szybko albo po przejściu kota po klawiaturze.

Ale każda literka a nawet czasami jej brak ma znaczenie. Już tłumaczę o co chodzi.

Pierwszy symbol, a w sumie jego brak oznacza że mamy powłokę z ołowiu, logiczne nie?

H, oznacza że powłoka ogarnia wszystkie żyły na raz.

A, oznacza że żyły są zrobione z aluminium

K, informacja że to kabel. Bo z kablem i przewodem jest jak z kwadratem i prostokątem.

Brak kolejnego symbolu, to też jest informacja, tutaj że żyły są izolowane papierem nasączonym syciwem, często nazywanym olejem.

Ft, pancerz ze stalowych taśm, mamy to, zgadza się.

A, tak, drugi raz literka A, ale na końcu oznaczenia, osłona z przesyconego syciwem materiału włóknistego. W domyśle juta, pomiędzy ołowiem a taśmami. Jak widać po latach narażenia na warunki atmosferyczne materiał poszedł sobie na zasłużoną emeryturę.

No HAKFtA jak w mordę strzelił. Co ciekawe drugi odcinek do mufy to był prawdopodobnie HAKnFtA, czym to się różni? A tylko tym że syciwo ma formę nieściekającą, formę miodu.

Jest jeszcze jedna ciekawostka z tym kablem, dosyć nietypowe przekroje, bo trzy żyły fazowe mają 35mm² a jedna PEN/N ma 25mm2.

Ogólnie w krajach anglosaskich takie kable noszą nazwę PILC, Paper Insulated, Lead Coated.

Dobra, mamy za sobą to przydługie wprowadzenie. Ale do rzeczy, do rzeczy, gdzie ta ciekawa część wpisu?

Niejednokrotnie wspominałem że badaniem TDR mogę poznać tylko czas propagacji sygnału do uszkodzenia. Pół biedy jak uszkodzona jest jedna albo dwie żyły, wtedy z proporcji można policzyć odległość do uszkodzenia, ale wtedy tak czy siak trzeba znać długość kabla.

Najgorszy przypadek to uszkodzenie totalne, bez znajomości długość kabla, bo wtedy znam czas, i to tyle. Niby mając współczynniki propagacji fali można policzyć długość do uszkodzenia, ale to wciąż będzie tylko długość po kablu, a jak kabel ma zakopane zapasy na przyszłość jak wiewiórki? Policzysz że będzie to 213m a się okaże że gdzieś po drodze było 7m zapasu i kop rów 7m bez pewności że znajdziesz uszkodzenie. Albo inna sytuacja. Parametr VF będzie nieodpowiedni, np na oczyszczalni było to ledwie 0.296 jeden z niższych z jakimi się spotkałem. Machniesz się we współczynniku o parę setnych i już kopiesz nie w tym miejscu.

Więc co możemy z tym zrobić? Zapytacie.

A ja wam odpowiem: Rico, Kabooom!

Co? Kiedy? Jak? Czym i po co chcesz coś wysadzać?

Odpowiedz jest prosta. Jeśli kabel jest uszkodzony to i tak wymaga naprawy, więc jak coś wybuchnie to wielkiej różnicy nie zrobi. Logiczne, nie? Też tak myślę.

Więc jak wysadzić kabel w miejscu uszkodzenia którego lokalizacji nie znamy?

Z pomocą przychodzi Zeus, Jowisz czy tam inny Thor. Czyli będziemy napierdalać piorunami. (Raz! Raz! Raz! Pioruny!) Ale nie takimi zwykłymi.

Urządzenie do takiej zabawy nazywa się dopalarką albo czasami lokalizator akustyczny, bo powoduje przerwę w żyle, albo zwarcie z sąsiednimi żyłami z emisją fal dźwiękowych. Ma to sens w momencie gdy uszkodzenie jest małe, pokroju kilku kΩ doziemienia to RCD już zareaguje. Jednocześnie takie uszkodzenie będzie nie do wykrycia na TDR. Co trzeba zrobić? Zmniejszyć tą rezystancję. Jak? Dopalając kabel.

W urządzeniu siedzi bateria kondensatorów, ładowana do setek lub tysięcy woltów, i potem jest rozładowywana przez badany kabel. Przy odpowiednio dobranym napięciu dojdzie do zapalenia się łuku elektrycznego w miejscu uszkodzenia. A że łuk elektryczny to plazma, a plazma ma ujemną rezystancję dynamiczną, czyli im więcej prądu przepływa tym jest niższa rezystancja i może przepłynąć jeszcze więcej prądu zmniejszając rezystancję. To powoduje że taki zapalony łuk elektryczny traktujemy jak totalne zwarcie. Większość energii zgromadzonej w kondensatorach wydzieli się w miejscu uszkodzenia. Jednocześnie takie zwarcie w postaci łuku elektrycznego jest idealnym miejscem do odbicia się fali elektrycznej, więc można jednocześnie zrobić badanie TDR.

Poczyniłem już pierwsze zakupy za pieniądze w tym celu. Kupiłem 9 używanych kondensatorów foliowych do kompensacji mocy biernej. Każdy na 460VAC i ok 155uF.

Niestety po testach okazało się że 3 są nie do użycia, więc zostaje 6szt. Czyli już tracę ⅓ zakładanej pojemności, ale dam radę i z tym.

Ktoś pomyśli że 460V to mało, dla jednego tak, dla drugie nie. Bo trzeba wziąć pod uwagę że to jest napięcie znamionowe dla AC. A ile może wytrzymać taki kondensator dla DC? Wzór jest prosty VDC=VAC*2√2 czyli moje kondki mogę na spokojnie ładować do 1,2kV każdy. Skoro mowa o napięciu i kondensatorach. Jaki jest wzór na zgromadzoną energię? E=CU²/2. 6szt szeregowo po 145uF (bo tyle mają) to 24uF, jednocześnie daje to trochę ponad 7kV napięcia, podstawiając to do wzoru mamy około 600J.

Zakładając rozładowanie 600J w kilka ms na małej rezystancji zwarcia daje to moce chwilowe idące w setkach kW. Do tego stopnia że ziemia się trzęsie, czuć to pod stopami, w pewnym artykule znalazłem że 300-400J jest wystarczające żeby zlokalizować miejsce bez dodatkowego sprzętu, tylko na słuch. A dla mniejszych energii i lepszej dokładności lokalizacji używa się się takich geofonów.

https://youtube.com/shorts/ATa\_hW--dNw

Pewnie będę musiał zbudować sobie takie coś, GPT podpowiada że ESP32 spokojnie ogarnie pomiar różnicy czasu dotarcia impulsu i triangulacji na tej podstawie. Taki kompas z własną północą.

I teraz sobie wyobraźcie że podpinasz takie urządzenie, klikasz start i w kilka minut wiesz dokładnie gdzie trzeba kopać bo czujesz na stopach jak krecik stuka w taborecik.

Moja bateria 6 kondensatorów będzie miała też kilka zalet.

Pierwsza to możliwość regulacji pojemność.

Co z regulacją napięcia daje spory zakres możliwych energii do uzyskania i stałych czasowych RC zależnych od uszkodzenia. Uszkodzenie 10kΩ przy napięciu 7kV będzie potrzebowało ok 1s na rozładowanie kondensatorów. Tu raczej się nie poczuje stukania ale już kilka strzałów może dopalić kabel.

Układy jakie mam zamiar łączyć to:

6S, 7,2kV, 24uF, 600J

4S, 4,8kV, 36uF 400J

3S, 3,6kV, 48uF, 300J

3S2P, 3,6kV, 96uF, 600J.

Jak te będą niewystarczające to kupie 9szt po 166uF nówki sztuki. Też za nieduże pieniądze.

Wtedy 10kV i 1kJ puka do bram.

Dane o potrzebnych napięciach i energiach wziąłem z dostępnych komercyjnie takich urządzeniach. Są horrendalnie drogie, ale karty katalogowe już dają jakieś informacje.

Największe jakie patrzyłem miały 36kV i 3600J.

Więc kondensator był 5,5uF. A z danych tych mniejszych policzyłem jakie kondensatory powinienem mieć. Lepiej by było bliżej 1kJ ale za takie pieniądze to i 600J dobre.

Jak widać albo i nie (przez kompresję obrazów na hejto) każdy z kondensatorów już oddał strzał, o czym mówi ślad na blaszce. Energie były małe, bo ledwie po 20J, ale efekt robi zacny.

Do sterowania takimi prądami idealnie nadają się tyrystory. A mam kilka takich fajnych na 2kA w impulsie. Tylko mają wadę, są na 1200V. Ale mam ich 3szt, a że są podwójne to łącznie daje to 7,2kV. No idealnie można pomyśleć. Prawie, bo trzeba wysterować wszystkie tyrystory na raz, a że będą połączone szeregowo to bramka każdego będzie na innym potencjale. I tu pojawiają się schody. Prawdopodobnie będę musiał użyć GDT, czyli Gate Driver Transformer. Prosty transformator impulsowy separujący wszystkie obwody. Mam nadzieję że się uda.

A skoro już weszliśmy trochę w #elektronika to chciałbym wrócić do tematu TDR.

Oscyloskop ma generator prostokąta 5V, mało. Mam generator impulsów oparty o generator lawinowy, ale jest z nim problem bo brak dopasowania impedancyjnego już na początku powoduje spore przepięcia i rezonanse, przez co odbite sygnały też są zniekształcone.

Wertowałem sporo prac naukowych aż w końcu trafiłem na coś genialnego. Generator impulsów który sam dopasowuje swoją impedancję do odbiornika. No normalnie genialne.

A tak na prawdę to nie tyle dopasowuje co fala odbita od zmiany impedancji zostaje pochłonięta przez rezystor na drugim końcu linii koncentrycznej.

Już zamówiłem na alledrogo kabelek RG213, miedziany oplot, miedziany rdzeń, polietylenowy izolator, w sumie nigdzie nie znalazłem jakie napięcie maksymalne ma, ale na razie i tak będę bazował na generatorze lawinowym ale z taką linią. Dzięki takiej zmianie sygnały powinny być klarowne jak woda w górskim strumieniu.

Tak że zaplecze sprzętowe rośnie, baza klientów również. Tylko doba wciąż ma 24h i saldo mojego konta jakoś nie chce rosnąć.

Łooo cholera, chyba jeden z dłuższych wpisów.

#ciekawostki #dziwniesatysfakcjonujace #elektronika

#konstruktorelektrykamator

Dzisiaj szybki raport z roboty #elektryka

W sumie nic zaskakującego, żadnej zagadki nie było.

https://youtube.com/shorts/90I\_qae2mtA

Wg norm dla instalacji TNC raz rozdzielony PEN na PE i N nie może być ponownie łączony.

Wg projektu i schematu miały iść 4x1x240 YAKXs.

Ale ktoś sobie wymyślił żeby położyć 5x. Dla mnie to bez sensu, zwłaszcza po tym jak zostało to spięte. Ale co ja tam mogę, ja tylko kabelki łącze, i np podłączałem te kable w RG do osobnych szyn PE i N.

A co do łączenia kabelków.

To takie coś jest montowane na zakładzie.

Są to szynoprzeowdy, czyli płaskownik zamknięte w obudowie z dostępem przez specjalne okienka.

Jak widać na tablicze znamionowej dopuszczalny prąd to 1000A. 1kA! I taki prąd musi popłynąć przez złącza, które są ewidentnie o mniejszym przekroju, ale za to widać że są z miedzi a szyny z aluminium.

Ciekawym rozwiązaniem jest system skręcania złącza. Zazwyczaj każde połączenie śrubowe powinno dokręcać się z odpowiednim momentem obrotowym. A tu nie! System montażu jest idioto odporny. Kręcisz śrubą dopóki możesz. Śruba jest połączona z kwadratową dużą podkładką, pod którą są trzy potężne sprężyny talerzowe.

Z pozoru wyglądają jak podkładki ale są ze stali sprężynowej i są w postaci lekkiego stożka.

W momencie dokręcania śruby sprężyny się ściskają, kwadratowa podkładka zbliża się do obudowy i w pewnym momencie blokuje się o przygrzany kawałek blaszki. To jest znak że siła jest odpowiednia i nie trzeba (nie można) dalej kręcić.

Takie rozwiązanie ma zalety nie tylko przy montażu, ale też przy normalnej eksploatacji. Bo jak tam będzie płynęło 1000A to trochę ciepła się wydzieli, a jak wiadomo śruby się pod wpływem ciepła wydłużają, no i sprężyny kompensują to rozszerzanie.

A co do tych 1000A, to jakoś trzeba te szynoprzewody zasilić z RG. No już są położone kable YAKXS 1x300mm² RMS, po dwa na fazę, i jeśli dobrze pamiętam to po jednym na PE i N. Więc 8 żył, a może i po dwie na każdą funkcje czyli 10 żył. Niewielka różnica. Ale robota będzie ciekawa. Bo wygiąć i dopasować taką 300 to nie jest łatwo. Chociaż już z 400 sobie radziliśmy to i z taki damy radę.

Co ciekawe prąd płynący w dwóch takich kablach na jedną fazę nie ma jednorodnego rozkładu. Rdzeniem płynie mniejszy prąd niż powierzchnią, dodatkowo w miejscu zbliżenia żył jest mniejszy prąd niż po zewnętrznej stronie.

Dlatego widziałem w pewnej pracy naukowej żeby żył nie układać parami tylko zrobić mijankę. Wtedy jest efektywniejsze wykorzystanie przekroju.

Ale czy ktoś tak robi? Nie widziałem.

Jutro z samego rana będzie wpis dedykowany @Opornik, on lubi w niedzielę rano czytać o elektryce, ale będzie i o #elektronika

Nawilżacz powietrza Phillips Avent tak po prostu przestał działać. Właściwie to nie do końca, wentylator i kontrolka zasilania działały, natomiast generator ultradźwięku już nie i stąd brak pary. Sprzęt leciwy, ale postanowiłem zajrzeć do środka z nadzieją że uda się go uratować. Finalnie udało się i sprzęt działa. Jak widać na zdjęciach korozja dorwała radiator wykonany z jakiegoś stopu aluminium. Podobna sytuacja jak w mojej pralce: połączenie stali i stopu aluminium dało ogniwo elektrochemiczne które szybko zaczęło korodować wskutek wilgoci. Układ jest zabezpieczony dwoma bezpiecznikami topikowymi (strona pierwotna i wtórns transformatora sieciowego. Produkty korozji zwarły elektrody tranzystora i padł bezpiecznik.

Naprawa polegała na wyczyszczeniu elementów metalowych i płytki PCBA z resztek korozji (kontakt spray) i sprawdzeniu czy dalej są jakieś zwarcia na tranzystorze + wymiana bezpiecznika na nowy. Fajnie ( ͡o ͜ʖ ͡o)

#elektronika #samnaprawiam #majsterkowanie

ale skarbnice ciorłem na dysk

roczniki od 1946

#retroelektronika #radio #krotkofalarstwo #ciekawostki #elektronika

Dzisiaj w tej kategorii, bo to w końcu elektronika – kilka słów o data loggerze do badania aktywności grzybów.

Ostatnio miałem trochę czasu, więc podłączyłem ADS1256 do Raspberry Pi. Wraz z moim Ziomkiem, Chatem GPT napisaliśmy prosty serwer w Pythonie oraz klienta w JavaScript, żeby przeprowadzić pierwsze testy. Efekty możecie zobaczyć na filmiku – generator ustawiony na 0,5 Hz, amplituda 10 mV, wzmocnienie ADS na 64. Przy amplitudzie 1 mV sygnał praktycznie ginie w szumie, a ja bym chciał tak 0,1mV mieć rozdzielczość pomiaru, więc będę musiał popracować nad odszumieniem układu. Na szczęście jest kilka miejsc, gdzie można coś poprawić.

https://streamable.com/3sxfhj

Z innych nowości – dotarł regulator obrotów do wentylatora, ale jeszcze nie miałem okazji go przetestować.

Zapraszam do subskrybowania mojego tagu #blueoystercult pozdrawiam wszystkich hejterów środkowym palcem, kciuki w górę, czy co się tam w dzisiejszych czasach mówi, chcąc za wszelką cenę zdobyć sławę w internecie.

#diy #elektronika

Jakiś czas temu pytałem o mały czytnik/tablet. Ale - myślę nad większym I proszę o rady - nad jakim dużym (12-13) cali warto się zastanowić?

Zastosowania są wyłącznie dwa - robienie notatek i oglądanie YouTube (mam plan wyłączyć komputer-rozpraszać i przenieść się na fotel).

Mam teraz Samsunga S6 Lite, ale do trzymania w ręki i tak jest za duży. Z kolei do notatek - musiałbym bardzo ciasno pisać żeby więcej "myśli" zebrać na jednej stronie.

Idealnie pracuje mi się z nim odkąd kupiłem rysik One Pen Wacom, ale podejrzewam że i w innych technologiach niż EMR są podobne kształtem.

Opcje jest kilka - dalej Samsung, Lenovo, Huawei PaperMatte (ten najbardziej mi się podoba bo byłby upgrade pod względem komfrotu pisania). Chętnie poznam opinie

#tablety #android #pracbaza #studbaza #elektronika

#heheszki #cnc #elektronika

#konstruktorelektrykamator

Witajcie wolni ludzie w dniu końca tygodnia.

Co robicie twórczego i wartościowego co rozszerzy waszą osobowość?

Bo ja zbudowałem sobie taki układzik #elektronika

Cóż to jest?

A prosty generator w układzie Colpitsa.

Po co on jest?

Żeby zrobić demonstrację fali stojącej w przewodzie, a precyzyjnej to w linii długiej symetrycznej.

Regulacja częstotliwości jest od ok 20 do 50MHz, czyli długość fali od 15 do 6m, więc przy fali stojącej będę miał węzły co 7,5-3m.

Kilkunastometrowa linia będzie fajną demonstracją.

A jak będę sprawdzał gdzie są węzły?

A bardzo prosto.

Linia będzie zbudowana w postaci dwóch linek, rozpostartych co ok 3-5cm, i na tych linkach będą zawieszone LEDy, które będą świeciły w szczytach sinusoidy.

A skoro ma coś się świecić to generator musi mieć jakąś realną moc.

Żeby to sprawdzić wygrzebałem z gratów starte sztuczne obciążenie które zrobiłem kilkanaście lat temu. 30 sztuk rezystorów 1,5kΩ połączonych równolegle. Co wypadkowo daje 50Ω. Jest tam też wbudowana prosta sonda w.cz. i zapisany wzór jak liczyć moc.

Powiem wam że przy zasilaniu generatora 15VDC napięcie na wyjściu sondy jest 2.64V, moc policzcie sami.

Aaa, i niezłe jaja są, bo jak generator pracuje w okolicy 30MHz to stacja lutownicza sama zmienia temperaturę.

Ekipa #krotkofalarstwo pewnie jest zadowolona. J⁎⁎ać EMI.

#heheszki #memy #koty #elektronika

#ciekawostki #robotyka #elektronika ramię robota od SpiRobs z chwytakiem wzorowanym na mackach ośmiornicy

Pytanko do specjalistów - mam w domu gniazda RJ45 zrobione, żeby podpiąć kilka urządzeń do routera przez kable w ścianie. Czy jeśli podepnę się komputerem przez ścianę do routera, który jest offline i uda mi się dobić do niego do panelu konfiguracyjnego na jakimś 192.168.1.1, to będę już miał pewność, że wszystkie żyły są zarobione ok w tych ściennych gniazdach?

#technologia #elektronika #komputery

#ciekawostki #matematyka #geometria #elektronika

Tesserakt - rozwinięty hipersześcian (czterowymiarowy) w przestrzeni trójwymiarowej.

-Mamo! Mamo! Chcę AWACSa w domu!

-Proszę Synku: DIY dron z radarem o syntetycznej aperturze (Według autora koszt części ~800EUR)

https://hforsten.com/homemade-polarimetric-synthetic-aperture-radar-drone.html

Przedstawiam Wam projekt DIY w którym:

Budujesz drona

Robisz radar z elementów dostępnych w sklepie

Modyfikujesz odbiornik GPS na dronie aby dokładność mierzenia pozycji była rzędu centymetra.

Ale co to jest Radar SAR?

https://pl.wikipedia.org/wiki/Radar_z_syntetyczn%C4%85_apertur%C4%85

Obrazowanie syntetyczną aperturą

Radar jednokanałowy może jedynie mierzyć odległość do celu i nie jest w stanie wykryć jego kąta. Gdy jednak wiele odbiorników jest ustawionych w linii, sygnał pokonuje nieco różne odległości do każdego z nich w zależności od kąta celu, co powoduje przesunięcia fazowe w odbieranych sygnałach. Te przesunięcia fazowe umożliwiają obliczenie kąta celu.

EDIT - BONUS KONTENT!

• Podstawy matematyczne Radarów SAR: https://topex.ucsd.edu/rs/sar_summary.pdf


• Wincyj o radarach https://www.radartutorial.eu/20.airborne/ab07.en.html


• Motion Estimation for SAR radars https://github.com/stevesimmons/phd-thesis-radar-imaging/blob/main/thesis.pdf


#elektronika #dyi #radar #drony
