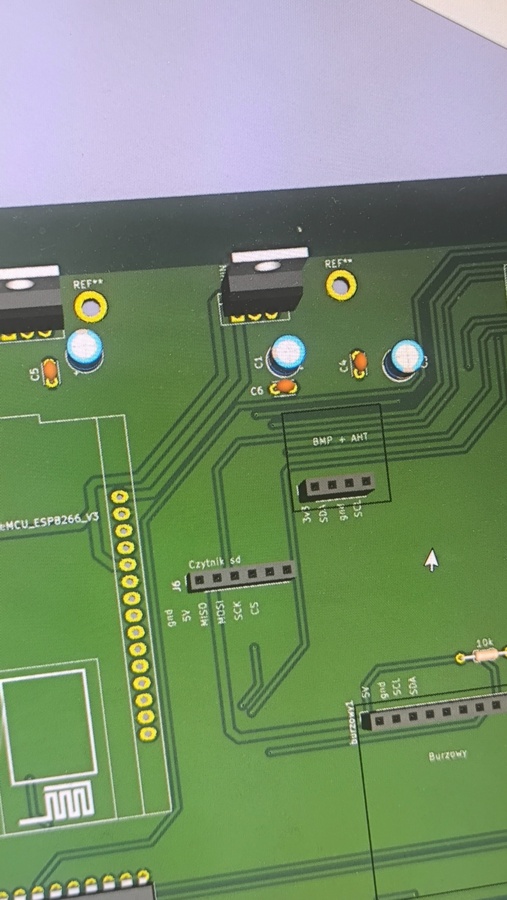

Pora domykać pomału projekt Stacji pogodowej 2.0 właśnie zamówiłem PCB dla niej.
W ciągu 1.5 tygodnia nauczyłem się KiCad'a oglądając kilka filmów na YouTube. Jednak eagle ssie, ale warto znać obydwa programy.
Na zdjęciach weryfikacja czy rozmiar PCB będzie pasowal do puszek hermetycznych.
Jak złoże wszystko do kupy i będzie działać to pojawi się tu mały artykulik na ten temat.
#elektronika #zainteresowania #arduino #programowanie #gruparatowaniapoziomu
@starebabyjebacpradem może i pasuje, ale przewody będą ciasno.
Pamiętałeś o otworach pod śruby montażowe pcb?
Bo ja widzę, że nie pamiętałeś ( ͠° ͟ʖ ͡°)
@Felonious_Gru miniaturka nie pokazuje szczegółów. Kable będą 0.5-0.75mm² także się wyrobie. A to drukowane to wymiarowanie było pod puszkę przed przesunięciem elementów żeby moduły wchodziły
@Felonious_Gru przed i po poprawkach kilka dni temu
@starebabyjebacpradem akceptuje
@starebabyjebacpradem Eagle to zabytek. Open source tylko KiCad. Zawodowo tylko Altium.
@groman43 na starym komputerze z Linuxem miałem kiCad 6 gdzie nie miałem bibliotek elementów i w ogóle wydawał mi się trochę toporny a znowu eagle miał wszystko potrzebne. A do dotychczasowych projektów z małym pcb trawionych w domu wystarczało. Teraz już powiedzmy że dorosłem do tego i zamówiłem sobie PCB dwustronny.
I już zostanę w kiCad.
@starebabyjebacpradem brak bibliotek to marna wymówka, jest co najmniej kilka serwisów udostępniających footprinty w dowolnym smaku, a nawet co więksi sprzedawcy dostarczają footprinty
@Felonious_Gru coś mi na wersji 6.0 nie działało. Ale teraz mam 8 więc korzystam z tych stron z footprintami
