#diy #elektronika #elektronarzedzia #hobby #naprawa #lutowanie
Nawiązując do wpisu https://www.hejto.pl/wpis/diy-elektronika-elektronarzedzia-lutowanie-czesc-wszystkim-koncze-przynajmniej-m wrzucam aktualizację.
Szlifierka parkside pws 125 i8
Oczyściłem zwęglone miejsce w płytce (CM-LLD-CMW110) i usunąłem przylegające elementy. Z odczytaniem symbolu z triaka nie było problemu. Jeżeli chodzi o pozostałe podzespoły i układ ścieżek, miałem takie szczęście, że na forum https://www.plcforum.it/f/topic/326053-chiedo-aiuto-integrato-sconosciuto-forse-un-pfc-bo/ ktoś miał problem z tą samą płytką i jakaś dobra dusza sporządziła schemat elektroniczny płytki wraz z parametrami elementów (spostrzegawczy mogą zauważyć (co okaże się później istotne), że mikrokontroler z pozycji C1 jest nieznany, a to dlatego, że firma parkside szlifuje wierzchy chipów (aby utrudnić naprawę?!)). Uzupełniłem więc usunięte oraz niesprawne elementy i odtworzyłem układ ścieżek.
Sukces? Bynajmniej. Szlifierka nie działa. Żeby nie było, wcześniej zrobiłem pomiary komutatora i stojana co dało pozytywny wynik, a dla formalności podłączyłem ją "na krótko" obchodząc płytkę i szlifierka "chodzi". Nie satysfakcjonuje mnie, to, chcę, aby szlifierka działała przez płytkę z całymi jej dobrodziejstwami takimi jak kontrola obrotów i soft-start. Długo przyglądałem się schematowi i mojej "rzeźbie". Pomierzyłem wszystkie elementy na płytce, sprawdziłem połączenia i nic - pozostała kwestia chipu.
Przejrzałem Internet w poszukiwaniu co za chip tam siedzi - bezskutecznie, więc zrezygnowany rzuciłem szlifierkę w kąt. Przeleżała tak jakiś rok pod moim biurkiem zachodząc kurzem, aż jakiś czas temu doznałem olśnienia! Co gdyby schemat z tego włoskiego forum wrzucić do jakiegoś chata AI? Pomyślał, pomielił i wydedukował, że jest to "u2008b".
Wczoraj przyszedł chip i cóż wielce pisać - wlutowałem go...
Teraz tak... Szlifierka działa przez płytkę, ale tak jakbym ją podpiął "na krótko" i na pełnych obrotach. Brakuje soft-startu i nie działa kontrola obrotów. Cóż, to chyba na razie tyle. Może nie do końca dobrze AI dobrało chip? Nie mam na razie na to pomysłu i zwyczajnie brakuje mi wiedzy... ale i tak bawiłem się dobrze i zawsze jakieś doświadczenie wpadło
Dziękuję za uwagę,
pozdrawiam serdecznie!
@NotYetPro
@SST82 Ha, dobre!
@NotYetPro o cie życie
Gratulacje, że wogóle chciało ci się bawić z szlifierką za 100zł.
Chcesz Metabo do naprawy?
Możesz sobie ją wziąć jeśli ja zreanimujesz pod warunkiem wrzucenia relacji na hejto XD
Z tego co pamiętam to nie był tam jakiś wielki problem.
@LaMo.zord
Dzięki, to taka forma rozrywki dla mnie
Co do propozycji - czemu nie, chętnie się pobawię, oczywiście zrelacjonuję proces.
@NotYetPro puść mi na PW dane do paczkomatu
Będę miał chwilę czasu to wyślę.
Coś mi nie gra na tym schemacie. Nóżki 1, 2, 3, 8 niby mają jakieś linie doprowadzone, ale wiszą w powietrzu. Każda z nich powinna być do czegoś podłączona albo nie mieć narysowanej linii. Patrząc po zdjęciach z nóżki 2 (dowolnie patrząc, bo nie widzę markingu pinu 1) gdzieś ścieżka odchodzi.
Z powodu niewidocznego (na zdjęciu) markingu może być tak, że wlutowałeś odwrotnie scalak. Jeśli masz pewność, że jest dobrze, to spoko, ale jeśli nie, to obrócenie może rozwiązać problem.
@macgajster Ogólnie dobrze widzisz i też to zauważyłem, ale doprecyzuję: 1 idzie do C3, 2 faktycznie nigdzie (idzie do boku płytki do nieużywanej przelotki), 3 do R12, 8 do C3, 5 nigdzie. Wrzucam gołą płytkę, abyś mógł zobaczyć jak to jest. Co do wlutowania, według wszelkich datasheetów 1 pin jest (patrząc napisami do siebie) na dole z lewej, to też wlutowałem tak że 1 pin jest na płytce u góry po prawej (pierwotny miał oznaczony 1 pin, tego nie zeszlifowali, bo oznaczenie było zbyt głębokie).
@NotYetPro zgodnie z metodyką oznaczania, pin 1 jest tam, gdzie masz ~półkole, czyli przy gnieździe listwy kołkowej
Jeśli dobrze widzę, z pinu 1 wychodzi ścieżka przykryta soldermaską i opisówką, łączy się ze ścieżką z pinu 2 listwy kołkowej i idą na C3 + C5 (na C4 do sprawdzenia multimetrem). Wtedy by się zgadzało, że to U2008B, bo softstart jest realizowany przez kondensator elektrolityczny o dość dużej pojemności względem pozostałych (C5). To by potwierdzało kierunek, o ile oczywiście jest to ten scalak.
Najłatwiej byłoby to naprawić jakbyś dorwał inną płytkę, bo nie da się z zeszlifowanego scalaka wydumać czegokolwiek konkretnego.
Zaloguj się aby komentować
#diy #elektronika #elektronarzedzia #lutowanie
Cześć wszystkim!
Kończę (przynajmniej mam taką nadzieję) projekt naprawy szlifierki.
Nie jestem zawodowcem - tylko amatorem. Naprawiam, czy raczej próbuję własnych sił w tym "sporcie" dla zabawy, dla nauki, jako hobby.
Dostałem od kolegi zepsutą szlifierkę.

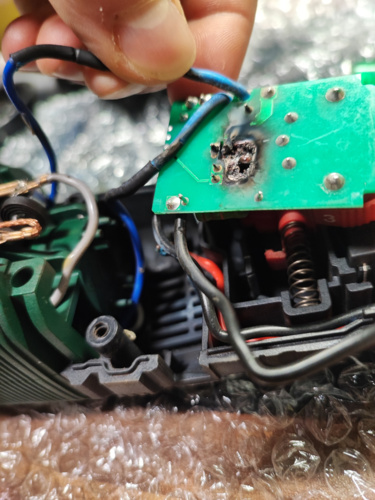

Okazało się, że triak wypalił dziurę w PCB.
Znajdą się chętni na taki content? Lepiej wrzucić jeden długi wpis jak skończę, czy kilka mniejszych na bieżąco?
Pozdrawiam serdecznie.
@NotYetPro dawaj jeden wpis, ale co tydzień nowy xD
Coś o ekraniku napiszesz?
@OogiBoogi chodzi Ci o mikroskop? Jest to DM7-B za jakieś 60zł z Ali, słabo się przez to lutuje - trochę pomaga, ale to nie to... Odradzałbym zakup nawet do hobbystycznego użytku.
Wrzuciłem aktualizację:
https://www.hejto.pl/wpis/diy-elektronika-elektronarzedzia-hobby-naprawa-lutowanie-nawiazujac-do-wpisu
miłej lektury.
